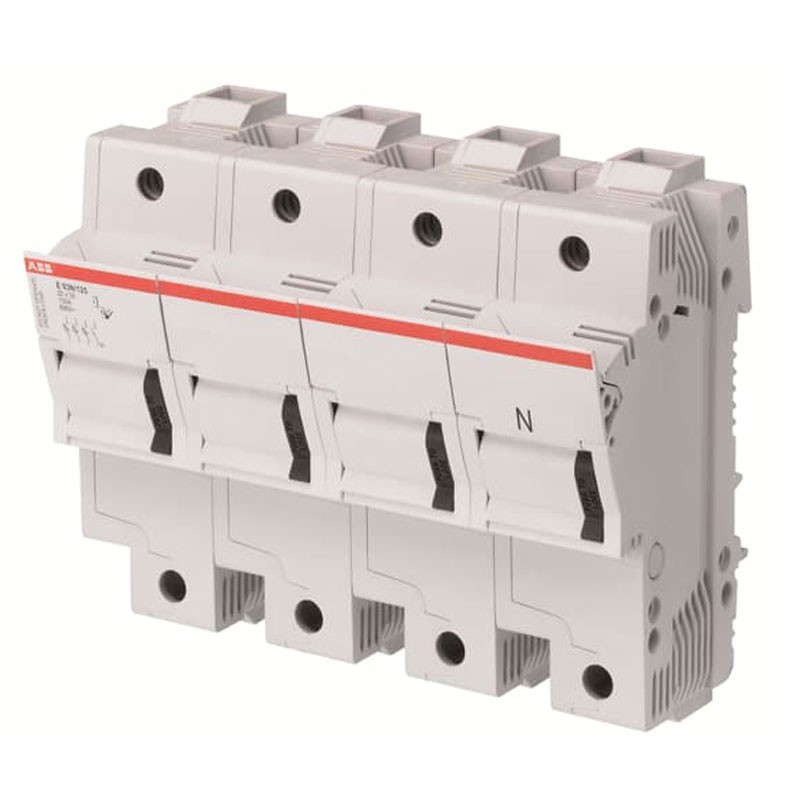

ABB Sicherungstrennschalter 3P+N 125A E93N/125 M296532
ABB M296532
8012542965329
Abb Trennschalter/Sicherungshalter, mit folgenden Eigenschaften:
- Bemessungsspannung (Ur):nach IEC 690 V - nach UL 690V
- Bemessungsbetriebsspannung:AC-20B 690 V
- Bemessungsisolationsspannung (Ui):1 kV
- Bemessungsfrequenz: 50/60 Hz
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 9,5 W
- Anzahl der geschützten Pole: 3
- Anzahl der Gesamtpole: 4
- Lage der Neutralleiterklemmen: rechts
- Anzugsdrehmoment: 3,5...4 Nm
- Kategorie der Verwendung: AC-20B
- Montageart: DIN-Schiene
141,77 €
Verfügbare Artikel: 57
: 18
Er ist speziell für den Einsatz in allen Anwendungen konzipiert, die den Schutz und die Isolierung von Hochstromlasten erfordern. Kompatibel mit den zylindrischen Sicherungen aM und gG, bietet er maximale Flexibilität für den Schutz von Anlagen mit Stromstärken bis zu 125 Ampere.
Weitere technische Merkmale:
- Dichtungstyp: Plombendraht
- Leitermaterial: Kupfer
- Empfohlener Schraubendreher: Pozidriv 2
- Anschlusskapazität: starr 4...35 mm² - starr mehrdrähtig 4...50 mm²
- Größe der Sicherungen: 22x58 mm
- Betriebsfeuchtigkeit: max. 90% bei Temp. +20 °C|50% bei max. Temp. +40 °C
- Nennbetriebsstrom AC (Ie): 125 Ampere
- Umgebungstemperatur: Bei Lagerung -5...+40 °C
- Schutzart: IP20
- Vibrationsfestigkeit nach IEC 60068-2-6: 2 bis 13 Hz x= 1 mm Spitze: 13 bis 100 Hz y= 0,7 g Spitze
- Schockfestigkeit nach IEC 60068-2-27:15g 18 Stöße 11 ms
- 8 Module
- Abmessungen: Breite: 0,140 mm - Höhe: 0,112 mm - Einbautiefe: 73,26 mm
- Nettogewicht: 0,540 Gramm
Es gibt noch keine Bewertung
Technische Daten
- Art: Sicherungshalter
- Größe: 22X58
- Spannung: 690VAC
- Module: 8
- Pole: 3P+N
- Ampere: 125A
