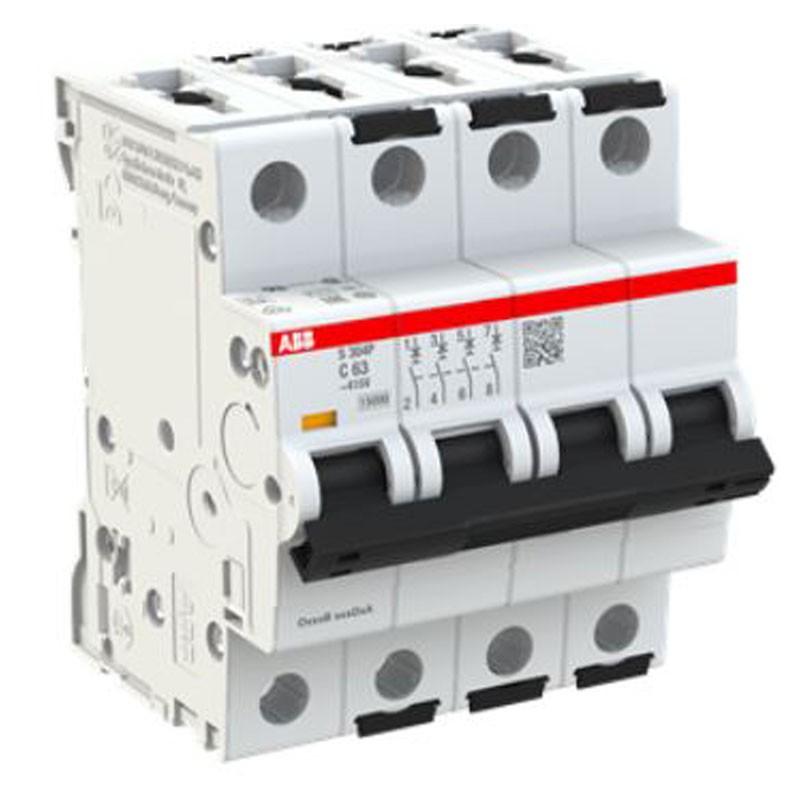

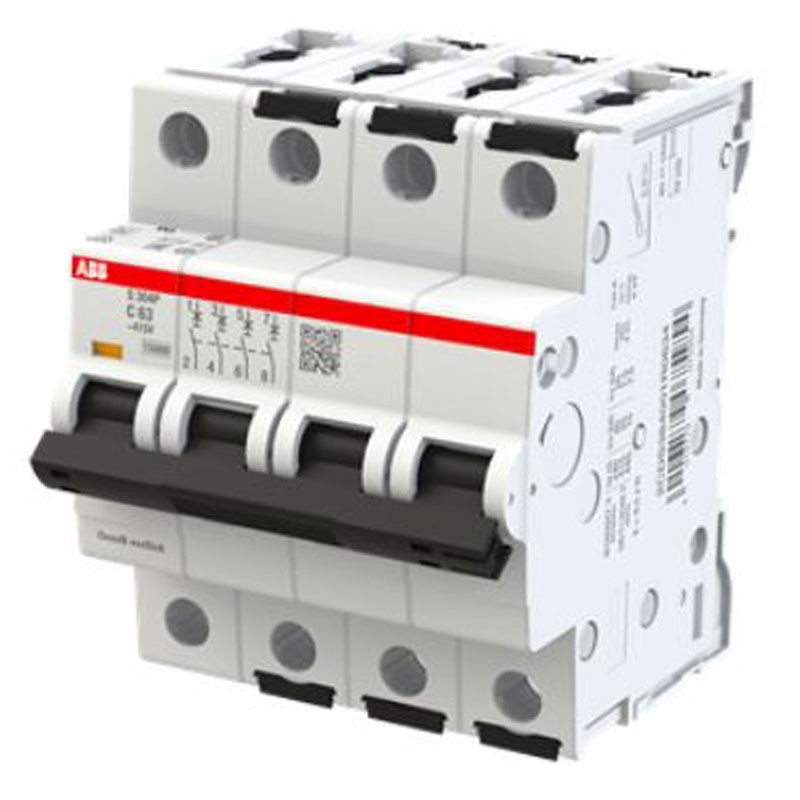

ABB LS-Schalter 4P 63A 15KA C 4M S304P
ABB S304PC63
4016779075954
Miniatur LS-Schalter Abb, Code S304PC63, mit den folgenden Merkmalen:
- Auslösecharakteristik: C
- Bemessungsisolationsspannung (U i ): nach IEC/EN 60664-1 500 V
- Bemessungs-Stoßspannung (U imp ): 6kV
- Durchschlagsfeste Spannung: 50/60 Hz, 1 Minute: 2 kV
- Art der Eingangsspannung: AC/DC
- Nennstrom (I n ): 63 Ampere
- 2 Module
- Geschützte Pole: 4
- Schutzart: IP20 - Gehäuse mit Deckel IP40
- Bemessungskurzschlussleistung: (AC) 15 kA - (400 V) 15 kA
- Maximales Bemessungskurzschlussausschaltvermögen (I cu ): (415 V AC) 25 kA - (440 V AC) 15 kA - (400 V) 25 kA
- Nennfrequenz (f): 50/60 Hz
- Verlustleistung: 24 W bei Nennbetriebsbedingungen pro Pol 6 W
153,82 €
Verfügbare Artikel: 2
: 1
Die LS-Schalter der Serie S300P bieten Schutz gegen Überlast und Kurzschluss in Industrieanlagen. Dieses Produkt wird nach den internationalen IEC- und UL-Normen hergestellt, für Märkte, wo es erforderlich ist.
Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für ohmsch-induktive Schaltung Anwendung mit mittleren Einschaltströmen. Er wird häufig in Hausinstallationen eingesetzt.
Er schützt das System vor Überlastungen und Kurzschlüssen und garantiert maximale Zuverlässigkeit und Betriebssicherheit.
Ein LS-Schalter ist eine Sicherheitseinrichtung, die den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d.h. ohne externen Eingriff) unterbrechen kann.
Anschlusskapazität: Stab 10 / 10 mm²:
- Flexibel mit Aderendhülse 0,75...25 mm²
- Flexibel 0,75...25 mm²
- Flexibel 0,75...25 mm²
- Starr 0,75...35 mm² Verseilt 0,75...35 mm²
- Verseilt 0,75 ... 35 mm²
Sonstige technische Merkmale:
- Stromanschluss: Arbiträr
- Kontaktstellungsanzeige: Rot EIN / Grün AUS
- Elektrischer Widerstand: 10000 AC Zyklus
- Mechanischer Widerstand: Zyklus 20000
- Überspannungskategorie: IV
- Nennbetriebsspannung: nach IEC 60898-1 415 V AC - nach IEC 60898-1 415 V - nach IEC 60947-2 415 V AC
- Betriebsspannung: Maximal (einschließlich Toleranz) 457 V AC - Maximal 457 V AC - Minimal 12 V AC - Minimal 12 V DC
- Anzugsdrehmoment: 2,8 Nm
- Art der Schraubklemme: Fehlertolerante bidirektionale Zylinderhebeklemme
- Kennzeichnung des Stellantriebs: I/O
- Betätigermaterial: Isolationsgruppe II, schwarz, plombierbar
- Gehäusematerial: Isolierstoffgruppe I, RAL 7035
- Hutschienenmontage: TH35-15 (Tragschiene 35 x 15 mm) nach IEC 60715 -TH35-7,5 (Tragschiene 35 x 7,5 mm) nach IEC 60715
- Einbaulage: beliebig
- Empfohlener Schraubendreher: Pozidrive 2
- Norm: CSA 22.2 Nr. 235 -CEI/EN 60898-1 -CEI/EN 60947-2 -UL1077
- Einbaumaße: nach DIN 43880 1
- Abisolierlänge des Kabels: 14 mm
- Klemmenart: Schraubklemmen
- Umgebungslufttemperatur: Betrieb -40 ... +70 °C - Lagerung -55 ... +70 °C
- Schutzart: IP20 - Gehäuse mit Deckel IP40
- Verschmutzungsgrad: 3
- Umweltbedingungen: 28 Zyklen bei 55 °C / 90-96 % und 25 °C / 95-100 %
- Vibrationsfestigkeit: 20 Zyklen mit 0,8 In Last: 5g 5...150...5 Hz
- Schockfestigkeit nach IEC 60068-2-27: 25 g 3 Stöße 18 ms
- Abmessungen: Breite in Anzahl der Modulplätze: 4
- Netto-Produktbreite: 70 mm
- Nettoprodukthöhe: 88 mm
- Tiefe/Nettoproduktlänge: 69 mm
- Einbautiefe ( t 2 ): 69 mm
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 15KA
- Ampere: 63A
- Stromkreisschutz: Leitungsschutzschalter
