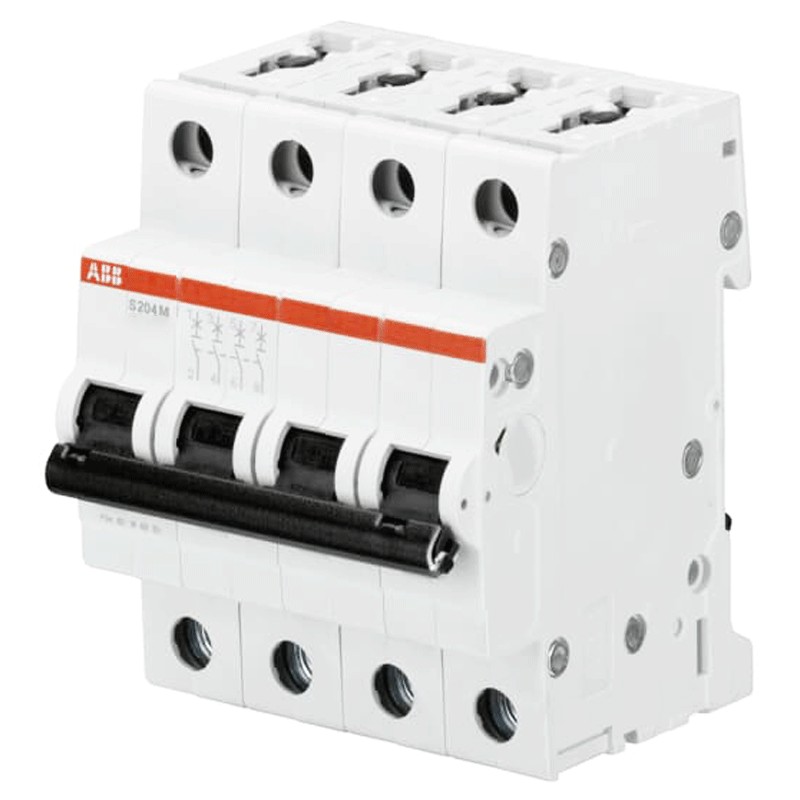

Abb Schutzschalter S204M 4P 20A 10kA Kurve C 4M S550765
ABB S550765
4016779550765
Abb Schutzschalter S204M-C25, maximaler Schutz für Dreiphasensysteme, ideal für industrielle und tertiäre Anlagen, mit den folgenden Merkmalen:
-
Anzahl der Pole: 4P
-
Bemessungsstrom: 20 A
-
Bemessungsausschaltvermögen: 10 kA
-
Auslösekurve: C
-
Betriebsspannung: bis zu 440V AC / 125V DC
-
Schutzart: IP20 (IP40 mit Gehäuse)
-
Anzahl der Module: 4
113,43 €
Verfügbare Artikel: 28
: 4
Häufig zusammengekauft
Abb Leistungsschalter - Zuverlässigkeit und Sicherheit für Schaltanlagen
Der Leistungsschalter Abb ist für den Schutz von dreiphasigen Systemen oder komplexen einphasigen Netzen in der Industrie, im Handel oder im Dienstleistungssektor konzipiert. Die C-Kurve ist für allgemeine Lasten wie Motoren, Transformatoren und gemischte Stromversorgungen geeignet und toleriert vorübergehende Überströme bis zum 5-10-fachen des Nennstroms.
Hohes Ausschaltvermögen für maximale Sicherheit
Mit einem Bemessungsausschaltvermögen von 10 kA gewährleistet dieser Schutzschalter ein hohes Ausschaltvermögen im Falle eines Kurzschlusses und minimiert so das Risiko von Schäden an der Anlage. Die Energiebegrenzungsklasse 3 sorgt dafür, dass die bei der Auslösung durchfließende Energie wirksam eingedämmt wird.
Robust, langlebig und kompatibel
Das für die schnelle Montage auf Standard-DIN-Schienen konzipierte Gerät verfügt über eine Isolierung der Klasse II und eine mechanische Festigkeit von 20.000 Zyklen. Die bi-direktionale Failsafe-Schraubklemme ermöglicht eine sichere Verdrahtung mit Kabeln bis zu 35 mm².
Technische Daten
Technische Daten
| Anzahl der Pole | 4P |
| Auslösekurve | C |
| Nennstrom (In) | 20 A |
| Ausschaltvermögen (Icu) | 25 kA bei 230 V AC 15 kA bei 400 V / 440 V AC |
| Bemessungsleistung (Ics) | 7,5 kA bei 230 V AC |
| Bemessungsisolationsspannung (Ui) | 440 V |
| Stoßspannung (Uimp) | 4 kV |
| Betriebsspannung | Bis zu 440 V AC / 125 V DC |
| Nennfrequenz | 50 / 60 Hz |
| Verlustleistung | 12,8 W (3,2 W pro Pol) |
| Überspannungskategorie | III |
| Schutzart | IP20 (IP40 mit Gehäuse) |
| Einbau | DIN-Schiene (EN 60715) - 4 Module |
| Betriebstemperatur | -25 °C / +55 °C |
| Unterstützter Kabelquerschnitt | Flexibel: 0,75 - 25 mm² Starr: 0,75 - 35 mm² |
| Anzugsdrehmoment der Klemmen | 2,8 Nm |
| Material des Gehäuses | Isolierstoffklasse II |
| Anzeige der Kontaktstellung | Rot/Grün (EIN/AUS) |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 10KA
- Ampere: 20A
- Stromkreisschutz: Leitungsschutzschalter
