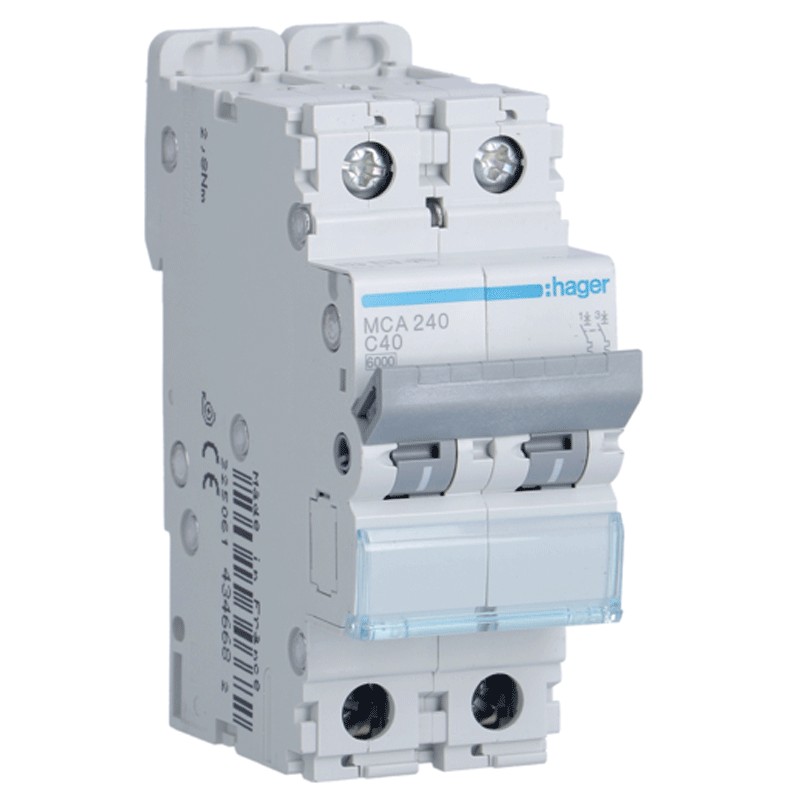

Hager FI-LS-Schalter 2P 40A 6/10KA C 2 Module MCA240
HAG MCA240
3250614346682
Hager Leistungsschalter 2P 40A Kurve C mit einem Ausschaltvermögen bis zu 10 kA, ideal für den Überlast- und Kurzschlussschutz in zivilen und tertiären Anlagen.
- 2-polig geschützt, Nennstrom 40 A
- Auslösekurve C für allgemeine Anlagen
- Ausschaltvermögen: 6 kA (EN 60898-1), 10 kA (EN 60947-2)
- Bemessungsspannung: 230/400 V AC - 50/60 Hz
- Montage auf DIN-Schiene - Grundfläche 2 Module
- Bemessungsisolationsspannung: 500 V
66,42 €
Verfügbare Artikel: 19
: 3
Häufig zusammengekauft
Hager Schutzschalter - Zuverlässiger Schutz für elektrische Anlagen
Der Leistungsschalter MCA240 von Hager bietet einen sicheren und zuverlässigen Schutz gegen Überlastungen und Kurzschlüsse in zivilen, gewerblichen und tertiären Anlagen. Mit einem Nennstrom von 40 A und der Auslösekurve C ist er ideal für den Schutz von Stromleitungen mit Standardlasten wie Steckdosen, Leuchten und kleinen Motoren.
Kurve C, Auslöseschwelle 5 bis 10 Mal In, für die Anwendung von ohmsch-induktiven Stromkreisen mit mittleren Einschaltströmen. Er wird häufig in Hausinstallationen, Wohn- und Zweckbauten eingesetzt. Ein Leistungsschalter ist eine Sicherheitseinrichtung, die in der Lage ist, den Stromfluss in einem Stromkreis im Falle eines Überstroms automatisch (d. h. ohne äußeren Eingriff) zu unterbrechen.
Hohe Ausschaltleistung
Dieser Schutzschalter gewährleistet ein hohes Ausschaltvermögen, mit:
- 6 kA gemäß EN 60898-1, ideal für Hausinstallationen
- 10 kA gemäß EN 60947-2, für erhöhte Sicherheit auch in anspruchsvollen Umgebungen
- 15 kA Betriebsunterbrechungskapazität (Ics) bei 230 V, gemäß IEC 60947-2
Dank dieser Leistung eignet er sich auch für kritische Bedingungen, bei denen hohe Schutz- und Zuverlässigkeitsstandards erforderlich sind.
Einfache Installation und DIN-Kompatibilität
Der MCA240 belegt nur 2 DIN-Module und lässt sich daher leicht in Standard-Schalttafeln einbauen. Er ist mit DIN-Schienensystemen kompatibel und lässt sich nahtlos in andere Stromverteilungslösungen von Hager integrieren.
Elektrische und sicherheitstechnische Daten
- Nennbetriebsspannung (Un): 230 V AC (einphasig) / 400 V AC (dreiphasig)
- Spannungsart: Wechselspannung (AC)
- Bemessungsisolationsspannung (Ui): 500 V
- Frequenz: 50/60 Hz
- Anzahl der Pole: 2P (Phase + Neutralleiterschutz)
Mit seiner robusten Konstruktion und der thermischen und magnetischen Auslösetechnik schützt der Leistungsschalter das System wirksam vor Überhitzung und Kurzschluss und trägt so zur Sicherheit der gesamten elektrischen Anlage bei.
Technische Merkmale
| Merkmal | Wert |
|---|---|
| Strom | |
| Nennstrom | 40 A |
| Betriebsunterbrechungskapazität Ics bei 230 V AC (IEC 60947-2) | 15 kA |
| Bemessungsausschaltvermögen Icn bei 230 V AC (IEC 60898-1) | 6 kA |
| Grenzkurzschlussausschaltvermögen Icu bei 230 V AC (IEC 60947-2) | 10 kA |
| Extremes Kurzschlussausschaltvermögen Icu bei 400 V AC (IEC 60947-2) | 10 kA |
| Einbau und Montage | |
| Anzugsdrehmoment der oberen Klemme | 2,80 Nm |
| Anzugsdrehmoment der unteren Klemme | 2,80 Nm |
| Unterer Anschlusstyp | Biconnect |
| Oberer Anschlusstyp | Schraubklemme |
| 360°-Montagemöglichkeit | Ja |
| Anschluss | |
| Eingangs-/Ausgangsklemmenquerschnitt mit Schrauben (eindrähtige Leiter) | 1 - 35 mm². |
| Geschraubter Eingangs-/Ausgangsklemmenquerschnitt (flexible Leiter) | 1 - 25 mm² Eingangs-/Ausgangsklemmenquerschnitt mit Schrauben (flexible Leiter) |
| Eingangsklemmen-Querschnitt mit Schrauben (flexible Leiter) | 1 - 25 mm² Eingangs-/Ausgangsklemmenquerschnitt mit Schrauben (flexible Leiter) |
| Klemmenquerschnitt mit Schrauben (eindrähtige Leiter) | 1 - 35 mm² Eingang |
| Betriebsbedingungen | |
| Verschmutzungsgrad (IEC 60664 / IEC 60947-2) | 2 |
| Energiebegrenzungsklasse I²t | 3 |
| Betriebstemperatur | -25 ÷ +70 °C |
| Leistung | |
| Gesamtverlustleistung | 6,70 W |
| Anschlussmöglichkeiten | |
| Art des Anschlusses | Schraubklemme |
| Ausrichtung von oben für modulare Geräte | Ausgerichtete Klemmen |
| Untere Ausrichtung bei Reiheneinbaugeräten | Ausgerichtete Klemmen |
| Baureihe | |
| Höhe | 83 mm |
| Breite | 35 mm |
| Tiefe | 70 mm |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 2
- Pole: 2P
- Kurve: C
- Ausschaltstrom: 6KA
- Ampere: 40A
- Stromkreisschutz: Leitungsschutzschalter
