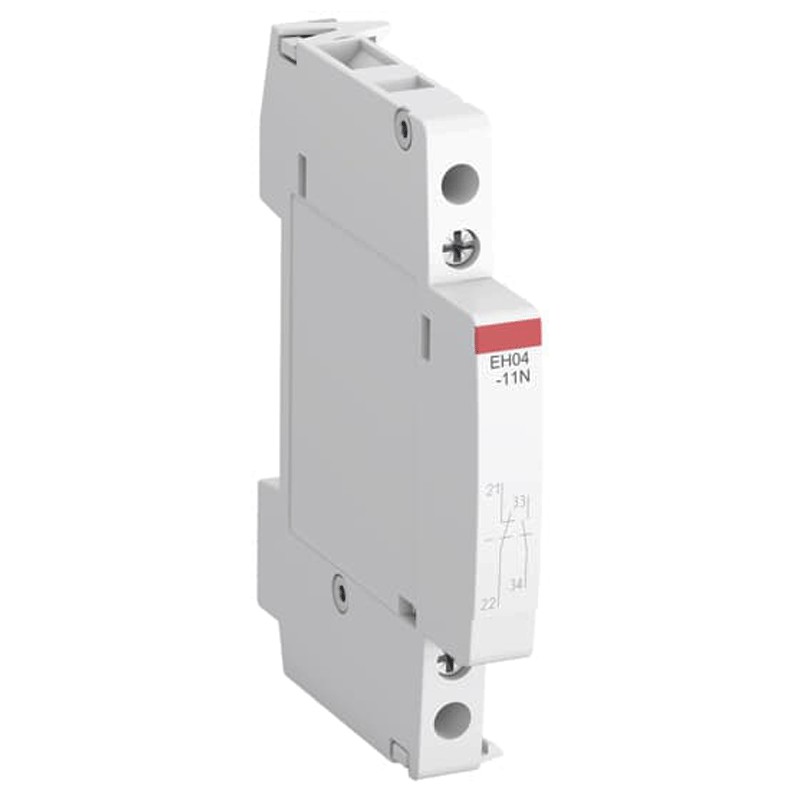

Abb Hilfskontakt EH0411N für ESB-Schütze 1NO+1NC EH0411N
ABB EH0411N
4013614527814
Abb-Hilfskontakt, mit den folgenden Merkmalen:
- Art der Kontakte 1NO+1NC
- Nennbetriebsspannung Hilfsstromkreis 500 Vac
- Nennfrequenz des Hilfsstromkreises 50 Hz - Hilfsstromkreis 60 Hz
- Bemessungs-Stoßspannungsfestigkeit Hilfsstromkreis 4 kV
- Bemessungsisolationsspannung (Ui) 500 Vac
- Schutzart IP20
- Anzugsdrehmoment des Hilfskreises 0,9 Nm
- Umgebungstemperatur im Betrieb -25...+55 °C
- Umgebungstemperatur bei Lagerung -40 ... +80 °C
22,32 €
Verfügbare Artikel: 27
Hilfskontakte sind sekundäre Schaltgeräte, die in Verbindung mit primären Schaltgeräten wie Leistungsschaltern, Relais und Schützen arbeiten. Diese Kontakte sind physisch mit dem Hauptschaltmechanismus verbunden und werden gleichzeitig aktiviert.
Wofür werden sie verwendet? Hilfskontakte werden für verschiedene Funktionen verwendet, z. B. Selbsthaltung, Zustimmung/Sperre, Signalisierung, Verriegelung.
Merkmale:
- Serie Abb
- Art der Kontakte 1NO+1NC
- Nennbetriebsspannung Hilfsstromkreis 500 Vac
- Nennfrequenz Hilfsstromkreis 50 Hz - Hilfsstromkreis 60 Hz
- Bemessungs-Stoßspannungsfestigkeit (Uimp ) Hilfsstromkreis 4 kV
- Bemessungsisolationsspannung (Ui) 500 Vac
- Schutzart IP20
- Anzugsdrehmoment Hilfskreis 0,9 Nm
- Abisolierlänge: Hilfsstromkreis, obere Klemmen (1x 1,5) 7 mm
- Hilfskreis, obere Klemmen (1x 2,5 ... 4) 17 mm
- Hilfsstromkreis, obere Klemmen (2x 1,5) 17 mm
- Hilfskreis, untere Klemmen (1x 1,5) 7 mm
- Hilfskreis, untere Klemmen (1x 2,5 ... 4) 9 mm
- Hilfsstromkreis, untere Klemmen (2x 1,5) 9 mm
- Empfohlener Schraubendreher für Hilfsstromkreis Pozidriv 1
- Anzahl der Schließer-Hilfskontakte 1
- Umgebungstemperatur im Betrieb -25...+55 °C
- Umgebungstemperatur bei Lagerung -40...+80 °C +80 °C
- Konventioneller thermischer Freiluftstrom (Ith) Hilfsstromkreis 6A
- Max. zulässige Betriebshöhe 2000 m
- Schockfestigkeit nach IEC 60068-2-27:11 ms Puls 15g
- Vibrationsfestigkeit nach IEC 60068-2-6:5g / 3 ... 150 Hz
- Breite 9 mm
- Tiefe 65 mm
- Tiefe 65 mm Höhe 85 mm
- Nettogewicht 0,04 kg
Es gibt noch keine Bewertung
Technische Daten
- Art: Hilfskontakte
