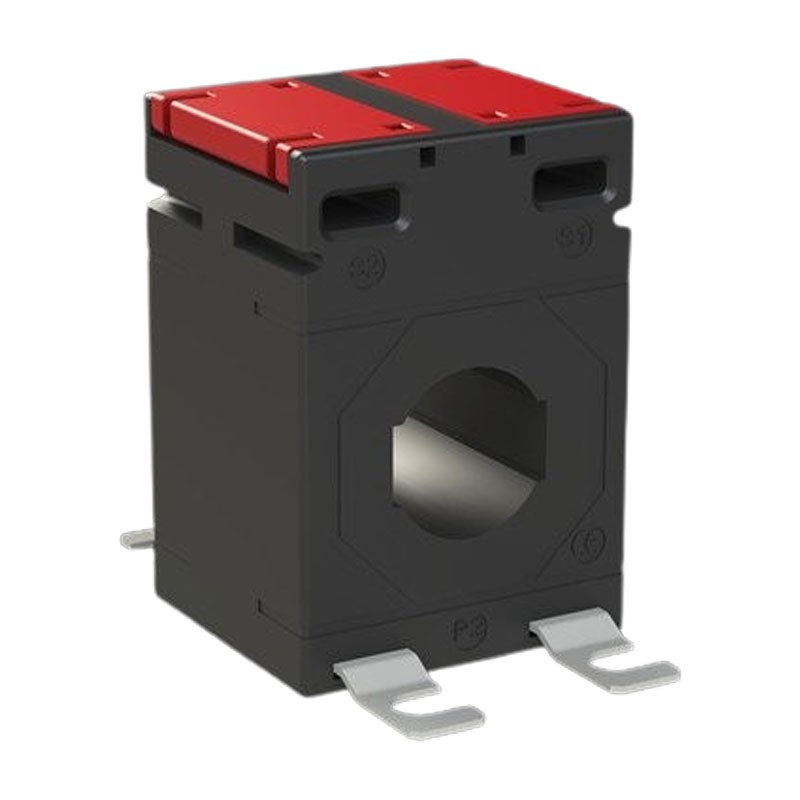

Abb CT1M-2 150/5A Stromwandler für Netze bis zu 150A CT2150
ABB CT2150
8012542802655
Der Abb CT1M-2 150/5A Stromwandler ist für die indirekte Messung von elektrischen Parametern in Niederspannungsanlagen bestimmt. Er ist kompakt, zuverlässig und entspricht den internationalen Normen. Er ist die ideale Wahl für industrielle und zivile Schaltanlagen und hat folgende Eigenschaften:
-
Primärer Nennstrom: 150 A
-
Sekundärer Nennstrom: 5 A
-
Durchgehender Kabelquerschnitt: 21 mm
-
Innerer Nennquerschnitt: 20 x 10 mm
-
Schutzart: IP20
-
Abmessungen: 45x65x40 mm
23,78 €
Verfügbare Artikel: 15
: 3
Stromwandler - Zuverlässige Leistung und Messgenauigkeit
Dieser Stromwandler eignet sich für alle Anwendungen, bei denen eine genaue Messung der elektrischen Last erforderlich ist, ohne den Hauptstromkreis zu unterbrechen. Er wandelt den hohen Netzstrom sicher in ein standardisiertes Sekundärsignal um, das von Energieanalyseinstrumenten, Differentialschutzeinrichtungen, Zählern und Automatisierungsgeräten verwendet werden kann.
Die robuste, kunststoffisolierte Konstruktion gewährleistet die Sicherheit in Niederspannungsumgebungen, während die kompakte Bauweise die Montage auf engem Raum in Schalttafeln ermöglicht.
Einfacher Einbau und Kompatibilität
Der CT1M-2 ermöglicht die Einführung von Schienen oder Leitern mit einem Durchmesser von bis zu 21 mm oder 20 x 10 mm, was ihn vielseitig in verschiedenen Konfigurationen einsetzbar macht. Er kann entweder auf einer DIN-Schiene oder auf einer Schalttafel montiert werden und bietet somit Flexibilität beim Aufbau von Schalttafeln.
Dank seiner standardisierten 5-A-Sekundärwicklung ist er voll kompatibel mit Mess- und Schutzgeräten von ABB, aber auch mit Geräten anderer Hersteller.
Normen und Nachhaltigkeit
Der Transformator entspricht der IEC 61869-2 und erfüllt die strengsten europäischen Umweltrichtlinien, wie RoHS, REACH und WEEE. Er ist als ETIM EC002048-Produkt klassifiziert und kann am Ende seines Lebenszyklus gemäß den geltenden Vorschriften recycelt werden.
Anwendungsbereiche
-
Energieüberwachung in Gebäuden und in der Industrie
-
Verteiler- und Automatisierungsanlagen
-
Fotovoltaikanlagen und Generatoren
-
Lastmanagementsysteme und intelligente Zähler
-
Steuerung und Messung in Dreiphasensystemen
Technische Daten Abb Stromwandler
| Übersetzungsverhältnis | 150 / 5 A |
| Nennfrequenz | 50 / 60 Hz |
| Kabel-/Sammelschienenquerschnitt | Ø 21 mm oder 20 x 10 mm |
| Schutzart | IP20 |
| Abmessungen (B x H x T) | 45 x 65 x 40 mm |
| Befestigung | DIN-Schiene oder Schalttafel |
| Normen | IEC 61869-2, CE, RoHS, REACH |
| ETIM-Klassifizierung | EC002048 |
Es gibt noch keine Bewertung
Technische Daten
- Art: Ringkernstromwandler
- Ampere: 5A
150A
