Tigo CCAKIT Bausatz für ein solares Sicherheits- und Überwachungssystem
70A CCAKIT
Das CCAKIT-Kit von Tigo integriert fortschrittliche Überwachungs- und Sicherheitsfunktionen für Photovoltaikanlagen, mit Fernzugriff, drahtlosen Verbindungen und Datenmanagement über Energy Intelligence.

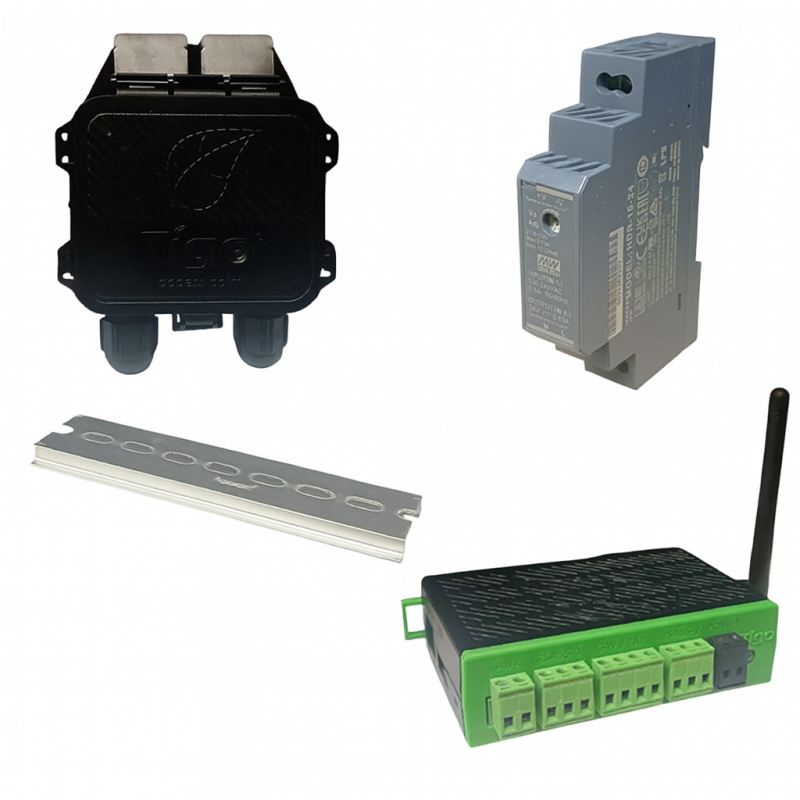

Das Kit besteht aus:
-
Cloud Connect Advanced (CCA) mit Ethernet-, Wi-Fi- und Internetanschluss
-

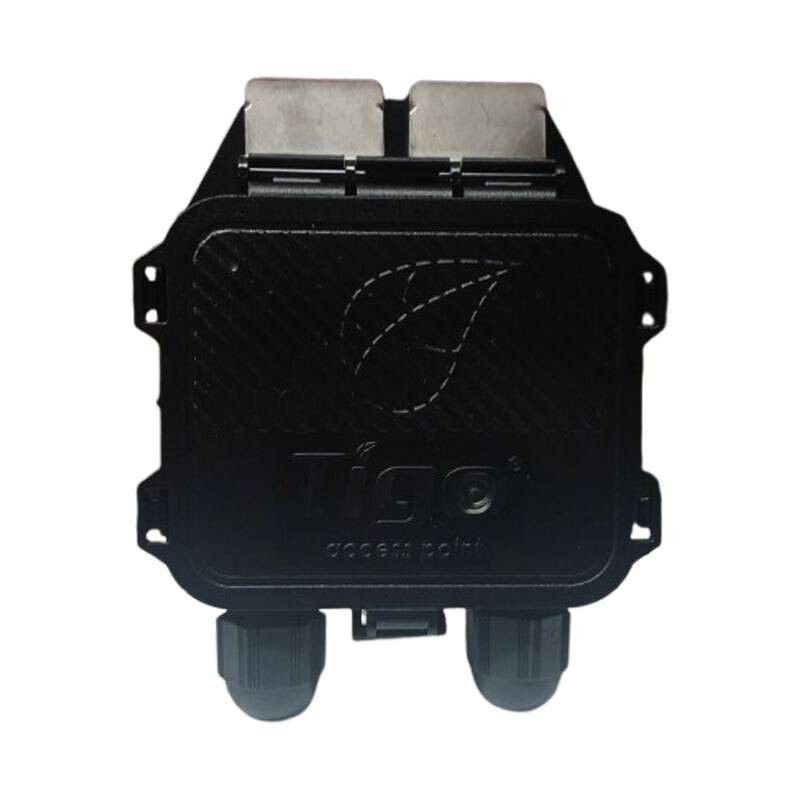

TAP (Tigo Access Point) für die drahtlose Kommunikation mit TS4-Optimierern
-

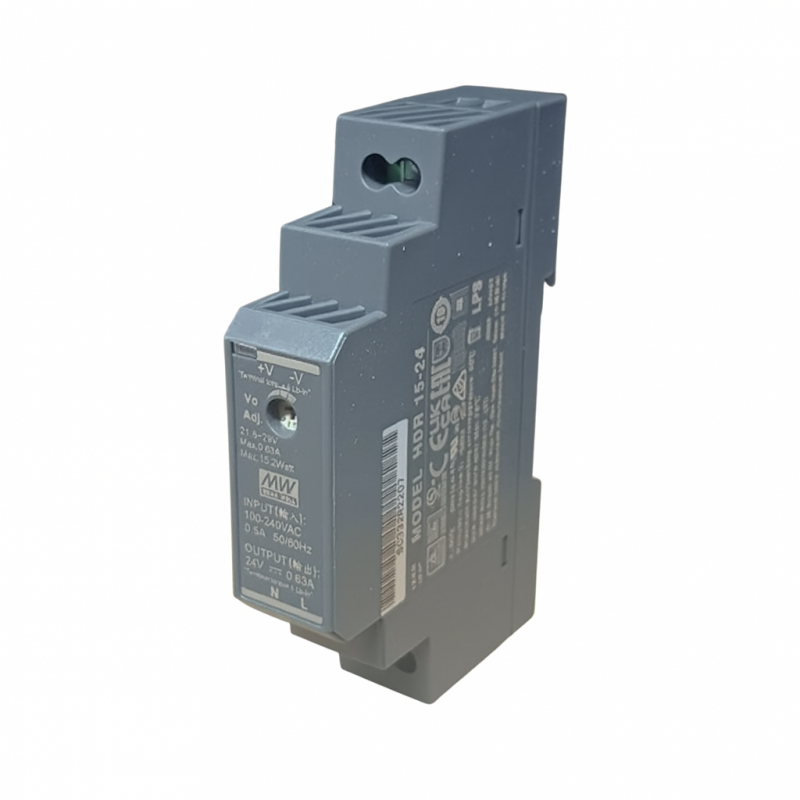

Inklusive DIN-Schienen-Netzteil
-

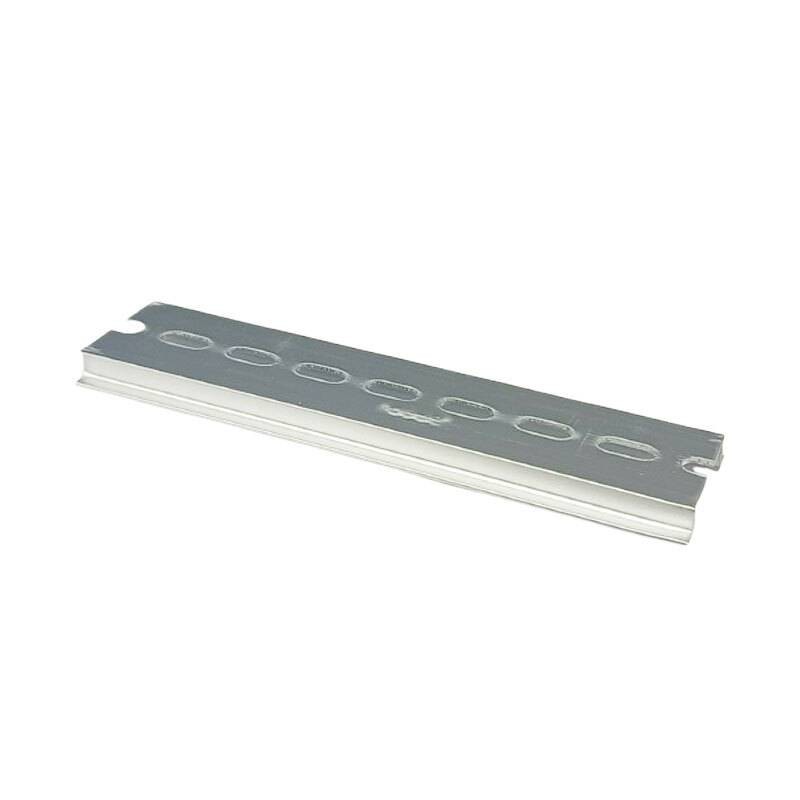

DIN-Schiene für eine saubere Montage
-
Kompatibel mit den führenden Wechselrichtern und Modulen auf dem Markt
-
Überwachung in Echtzeit und in der Vergangenheit mit Tigo Energy Intelligence
194,28 €
Verfügbare Artikel: 7
: 4
Häufig zusammengekauft
CCAKIT für ein komplettes System zur Solarüberwachung und Sicherheit
Das Tigo CCAKIT ist ein integriertes System für die intelligente und sichere Verwaltung von Photovoltaikanlagen. Dieses Kit wurde für professionelle Installateure und Betreiber entwickelt und enthält alles, was für die Überwachung auf Modulebene, die Erfassung von Produktionsdaten und die schnelle Abschaltung über Tigo TS4-Optimierer erforderlich ist.
Cloud Connect Advanced (CCA): das Herzstück des Systems
Das CCA ist eine fortschrittliche Steuereinheit, die eine Verbindung über Ethernet, Wi-Fi oder mobiles Internet ermöglicht und Daten von jedem TS4-optimierten Modul sammelt. Alle Daten werden auf der Tigo Energy Intelligence Plattform synchronisiert, wo die Anlagenleistung in Echtzeit oder im historischen Modus angezeigt und analysiert werden kann.
TAP: drahtlose Kommunikation mit den Modulen
Der im Kit enthaltene Tigo Access Point (TAP) ermöglicht eine direkte drahtlose Kommunikation mit den Einheiten TS4-A-O, TS4-A-S und TS4-A-M und überträgt Informationen über die Produktion, eventuelle Störungen und den Betriebsstatus an die CCA. TAP ermöglicht außerdem eine schnelle Abschaltung auf Modulebene, was die Sicherheit der gesamten Anlage erheblich erhöht.
Einfache Installation und erweiterte Kompatibilität
Dank des mitgelieferten DIN-Schienen-Netzteils und der DIN-Schiene kann das System einfach in Schaltschränken oder Überwachungsboxen installiert werden. CCAKIT ist mit den meisten auf dem Markt erhältlichen String-Wechselrichtern und PV-Modulen kompatibel und bietet somit eine hohe Flexibilität und Skalierbarkeit.

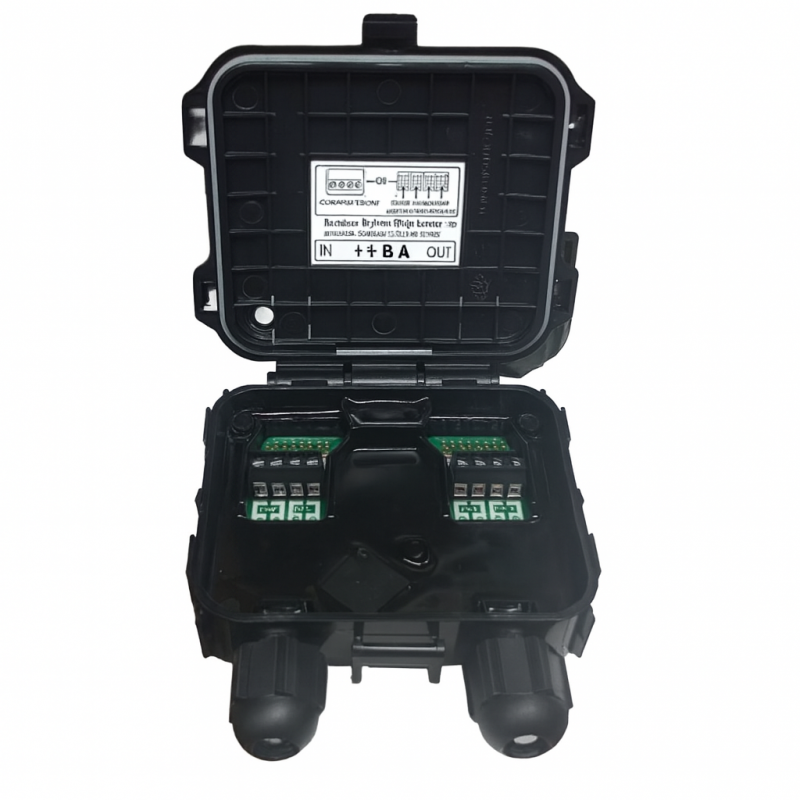

Tigo Energy TAP: Intelligente Steuerung für Photovoltaikanlagen
Der Tigo Energy Access Point (TAP) ist ein wesentlicher Bestandteil zur Verbesserung der Verwaltung, Sicherheit und Effizienz Ihrer PV-Anlage. Der TAP wurde für die drahtlose Kommunikation mit Tigo TS4-Nachrüsteinheiten und intelligenten Modulen entwickelt und ermöglicht eine detaillierte Analyse der Leistung der einzelnen Module.
Überwachung und Transparenz auf Modulebene
In Verbindung mit Cloud Connect Advanced (CCA) ermöglicht der TAP die Überwachung auf Modulebene und liefert genaue Daten zu Produktion, Leistung und Ausfällen. So können Sie bei Problemen schnell eingreifen und die Anlagenleistung maximieren.
Erweiterte Sicherheit mit Schnellabschaltung
Einer der Hauptvorteile des TAP ist die Abschaltung auf Modulebene, die für die Einhaltung der Sicherheitsvorschriften (UL) unerlässlich ist. Im Falle eines Notfalls oder einer Wartung kann das System sofort abgeschaltet werden, wodurch der Schutz von Menschen und Anlagen erhöht wird.
Schnelle und einfache Installation
Das Gerät ist so konzipiert, dass es einfach auf dem Modulrahmen installiert werden kann, ohne dass Werkzeuge oder Schrauben benötigt werden. Dank der Tigo EI App kann die Konfiguration in wenigen Minuten direkt über ein Smartphone oder Tablet erfolgen.
Kompatibilität und Skalierbarkeit
TAP ist mit den Einheiten TS4-A-O, TS4-A-S und TS4-A-M kompatibel und unterstützt bis zu 300 Geräte. Die Verbindung zum CCA erfolgt über ein RS485-Kabel, das eine stabile und zuverlässige Datenübertragung gewährleistet.
Spezifikationen
| Merkmal | Wert |
|---|---|
| Modell | Tigo Energy Zugangspunkt (TAP) |
| Art der Kommunikation | Drahtloses Netz |
| Verbindung mit CCA | RS485-Kabel |
| Kompatibilität | TS4-A-O, TS4-A-S, TS4-A-M |
| Maximal unterstützte Anzahl von Einheiten | 300 |
| Wichtigste Funktionen | - Kommunikation mit TS4-Modulen - UL-konforme Schnellabschaltung - Drahtlose Überwachung auf Modulebene - Einfache Installation ohne Schrauben oder Werkzeug - Systemstart über Tigo EI-App auf Mobilgerät |
| Eingangsspannungsbereich | 5 VDC - 25 VDC |
| Leistungsaufnahme | 0,5 W (Durchschnitt) / 1 W (Spitze) |
| Empfohlener Kabeltyp | RS485, 18-22 AWG |
| Abmessungen | 126,2 × 130,0 × 26,8 mm (mit Halterung) |
| Gewicht | 227 g |
| Betriebstemperaturbereich | -30 °C bis +70 °C |
| Schutzart | IP68, Typ 4R |
| Maximale Entfernung TAP → nächster TS4 | 10 m |
| Maximale Entfernung TAP → weitest entfernter TS4 | 35 m |
| Unterstützte TS4-Einheiten insgesamt | Bis zu 300 (Umgebungsbedingungen können dies beeinflussen) |
Cloud Connect Advanced (CCA)
Der Cloud Connect Advanced (CCA) von Tigo ist einer der kleinsten Solardatenlogger der Welt und liefert wertvolle Informationen zur Modulleistung. Er ist die Datendrehscheibe für die O-, S- und M-Produkte von Tigo und Kunden können auch Wechselrichter, Batterien, Gebäudezähler und mehr anschließen. Aktuelle und historische Daten aus dem CCA können auf der Tigo Energy Intelligence Plattform visualisiert werden. Der CCA ist als Nachrüstsatz oder in den Wechselrichtern integriert erhältlich. Es wird von allen großen Wechselrichter- und Stringmodulherstellern weltweit unterstützt.
Technische Merkmale
| Merkmal | Wert |
|---|---|
| Modell | Tigo Cloud Connect Erweitert (CCA) |
| Wichtigste Funktionen | |
| - Ermöglicht die Überwachung auf Modulebene über die Tigo-Cloud-Plattform - Pairing mit Tigo Access Point (TAP) zur Erfüllung der NEC 2017, 2020 und 2023 Schnellabschaltungsanforderungen (Art. 690.12) - Sammelt Daten von bis zu 900 TS4 über bis zu 7 TAPs - Verbindet sich mit kabelgebundenen und drahtlosen Netzwerken - Beinhaltet multifunktionale LED-Statusanzeige - Kann Daten von Geräten anderer Hersteller lesen (Modbus-Wechselrichter, Laderegler, Wetterstationen, Zähler) |
|
| Elektrische Spezifikationen | |
| Eingangsspannung (bis zu 2 TAP) | 12-24 VDC ±2%. |
| Eingangsspannung (3 TAPs oder mehr) | 24 VDC ±2 |
| Eingangsstrom | 1 A |
| Leistungsaufnahme (bis zu 7 TAPs) | 3 - 10 W |
| Mechanische Eigenschaften und Umgebungsbedingungen | |
| Abmessungen (B × T × H) | 31 × 115,5 × 71,5 mm (1,2 × 4,5 × 2,8 Zoll) |
| Gewicht | 126 g (0,28 lbs) |
| Betriebstemperaturbereich | -20 °C bis +85 °C (-4 °F bis +185 °F) |
| Maximale Höhe | 3000 m (9840 ft) |
| Kühlung | Natürliche Konvektion |
| Kompatibilität und Kommunikation | |
| Kompatible Geräte | TS4-A-O, TS4-A-S, TS4-A-M |
| Kommunikation mit TAP | RS485 |
| Kommunikation mit der Tigo Cloud-Plattform | Ethernet oder Wi-Fi |
| Maximale Anzahl von unterstützten TAPs | 7 |
| Maximale Anzahl von verwaltbaren TS4s | 900 |
Es gibt noch keine Bewertung
Technische Daten
- Art: Access Point
