Abb Drehschalter 4-polig 40A 16A DC 500V M970570
ABB M970570
6417019158419

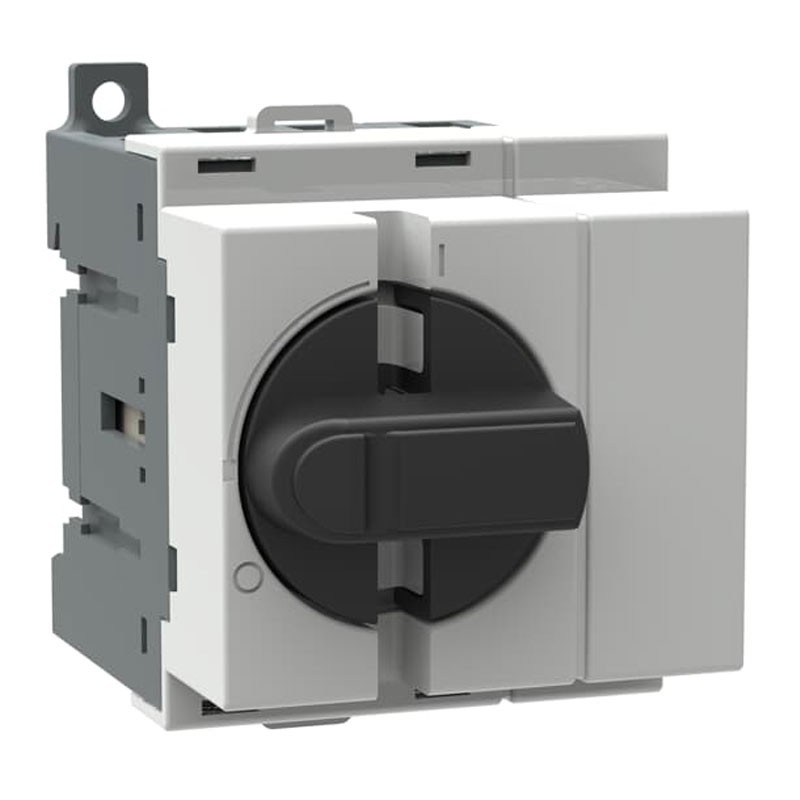

Abb-Drehlasttrennschalter mit den folgenden Merkmalen:
- Nennbetriebsstrom AC-21A (Ie): (380 ... 415 V) 40A
- Konventioneller thermischer Strom in freier Luft (Ith): q = 40 °C 40A
- Konventioneller thermischer Strom (Ithe):Vollständig geschlossen 40A
- Stoßspannungsfestigkeit (Uimp):8 kV
- Bemessungsisolationsspannung (Ui): gemäß IEC/EN 60664-1 750V
- Nennbetriebsspannung: Hauptstromkreis 750 V
- Bemessungskurzschlusseinschaltvermögen (Icm):(690 V) 0,71 kA
- Bemessungs-Kurzzeitstromfestigkeit (Icw):für 1 s 0,5 kA
- Bedingter Nennkurzschlussstrom (Inc): (40 A abgesichert, ≤415V) 50 kA, (25 A abgesichert, 690V) 50 kA
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 1,6 W
- Verschmutzungsgrad: 3
- Grifftyp: Griff und Stiel nicht enthalten
64,80 €
Verfügbare Artikel: 4
: 2
Sie sind für die Freischaltung von Stromleitungen gemäß EN 60947-3 ausgelegt und ermöglichen die sichere Wartung nachgeschalteter Geräte sowie die Laststeuerung.
Der schnelle und sichere Öffnungsmechanismus garantiert sowohl bei Wechselstrom als auch bei Gleichstrom eine sehr hohe Leistung. Die Serie kann mit Hilfskontakten und einem Türschloss ausgestattet werden.
Bei den Versionen mit einer Belastbarkeit von mehr als 40 A ermöglicht der serienmäßig mitgelieferte Drehknopf die Funktion "Türschloss" mit der Möglichkeit, ein Vorhängeschloss einzusetzen.
Weitere technische Merkmale:
- Vierte Pole Position: Rechte Seite
- Vierter Pol Typ: Geschaltet - Gleichzeitige Funktion
- Kontrolle (): Mechanismus auf der Oberseite des Schalters
- Abstand zwischen den Phasen: Standard
- Position der Leitungsanschlüsse: Oben rein - Unten raus
- Unten rein - oben raus
- Betriebsart: Frontbetrieb
- Referenznormen: IEC 60947-3 / UL 508 / CSA C22.2 Nr. 14
- Sonderfunktionen: Nein
- Montageart: Sockelmontage
- Anzahl der Pole: 4
- Kabelquerschnitt: Cu 0,75...10 mm²
- Schutzart: Vorderseite IP20
- Klemmenart: Schraubklemmen
- Anzugsdrehmoment: nach IEC 60947-1 0,8 N-m
- Mechanische Lebensdauer: 20000 Zyklen
- Schlosstyp: Nein
Nennbetriebsstrom AC-22A (Ie):
- (380...415V) 40A
- (500V) 40A
- (690V) 40A
Nennbetriebsstrom AC-23A (Ie):
- (380...415V) 23A
- (500V) 23A
- (690V) 12A
Nennbetriebsstrom AC-23a (Pe):
- (220...240V) 5,5 kW
- (400...415V) 11 kW
- (500V) 11 kW
- (690V) 11 kW
Abmessungen und Gewicht:
- Breite: 68 mm
- Höhe: 48 mm
- Tiefe: 73 mm
- Nettogewicht: 0,125 kg
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 500VAC
- Pole: 4P
- Schutzart: IP20
- Ampere: 40A
- Stromkreisschutz: Trennschalter
- Betriebsspannung: DC
