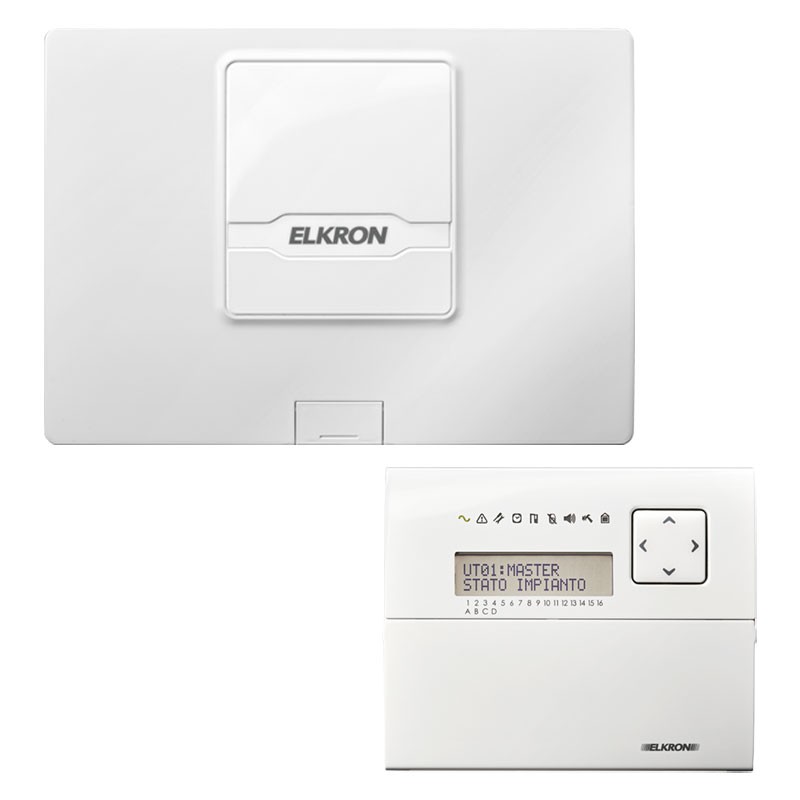

Spezifikationen der Komponenten:



Einbruchmeldezentrale mit integriertem, multifunktionalem LAN-Anschluss, ideal für Wohngebäude, private, gewerbliche oder öffentliche Einrichtungen. Skalierbare Struktur mit Busarchitektur, nativer LAN-Anschluss mit der Möglichkeit, optionale Kommunikationsmodule hinzuzufügen.



Entwickelt für eine einfache Inbetriebnahme und flexible Installation:

• 6 Eingänge + 2 "Prio"-Punkte + 1 24h-Eingang
• 2 Ausgänge: 1 Relais + 1 offener Kollektor
• Maximale Anzahl von Punkten (in/out), die vom System verwaltet werden können: 100
• 1 +SR-Ausgang für die Speisung von selbstgespeisten Geräten
• 1 RS485-Bus
• Verfügbare Anschlüsse: LAN + USB B
• Partialisierung bis zu 16 Sektoren
• Verwaltung über Szenarien: max. 40
• Max. Anzahl von Ereignissen im Speicher: 4000
• Max. Anzahl Benutzer/Schlüssel: 150/150
• Integrierter Webserver
• Schaltnetzteil 1,5 A
• Speicherbare Batterie: 12 Vdc - 7 oder 9Ah
• Abmessungen: (H x B x T): 238 x 340 x 90 mm
• Zertifizierung nach EN50131 Klasse 2



Vorteile der Steuereinheit

• Große Rechen- und Verarbeitungskapazität
• 1 GB RAM und 2 GB FLASH
• RTC (Real Time Clock), die auch bei vorübergehender Unterbrechung der Stromzufuhr des Steuergeräts aktiv bleibt
• Audiocodec-Schaltung für die Wiedergabe von Sprachnachrichten
• Schaltkreise zur Messung von Strömen und Spannungen (Diagnose)
• Kontrolle der Batterieladung
• Schutz der Elektronikplatine durch eine Kunststoffabdeckung
• Selbstrückstellende Sicherungen zum Schutz der Leistungsausgänge
• LAN- und USB-B-Kommunikationsanschlüsse auf der Platine integriert
• Steckplatz für den Anschluss optionaler Module PSTN, 2G, 4G, Wi-Fi
• Dedizierter Anschluss für die Erweiterung des Funkgeräts
• RS485-Feldbus
• Eingang reserviert für Sabotageleitung
• +SR-Klemme für die Stromversorgung von Geräten mit eigener Stromversorgung



Wichtigste Funktionen:

• PrIO: Ermöglicht die Konfiguration eines Punktes (Klemme) im System sowohl als Eingang als auch als Ausgang
• Tandem: Ermöglicht es, dass ein einziger physikalischer Eingang den Alarmstatus von zwei verschiedenen Meldern unterscheidet
• Programmierung von Abgleichwiderstandswerten: Ermöglicht die Anpassung eines einfachen oder doppelten Abgleichwiderstandswertes für jeden Eingang
• Batteriesteuerung und -ladung: Verwaltet die Ladung und konstante Kontrolle der Pufferbatterie



MP3000 kann Funktionen der Hausautomation wie Temperaturregelung, Laststeuerung, Steuerung des Rollladenmotors usw. verwalten, da es mit den ZigBee 2.4 Ghz Funkperipheriegeräten von Elkron kompatibel ist. Dieser Mechanismus ist dank eines Mesh-Netzwerks möglich, d.h. eines drahtlosen Netzwerks, in dem die Knoten als Repeater fungieren und die Signalabdeckung erweitern; die Geräte sind miteinander verbunden und im Falle eines Signalverlusts erreicht das Referenzgerät die Zentraleinheit über alternative Wege



KNX® DOMOTICS:

• Das MP3000-System interagiert über eine bidirektionale Schnittstelle mit den an den Konnex®-Bus angeschlossenen Hausautomationsgeräten.



SPRACHSTEUERUNG:

• Die Funktionen des Systems können auch über Sprachbefehle mit intelligenten Lautsprechern bedient werden. (Funktioniert mit Alexa undHey Google).



Videoüberwachung:

• MP3000 verwaltet eine Reihe von ZigBee 2,4Ghz-Funkdetektoren mit integrierter Kamera, die im Falle eines Alarms Fotos oder Videos an die My Elkron Key App senden können. Der Benutzer kann auch Live-Bilder von Elkron IP-Kameras ansehen, die über LAN oder Wi-Fi mit demselben Netzwerk wie die Zentrale verbunden sind. Die Verbindung zwischen einem Eingang der Zentrale und einer Kamera ermöglicht es letzterer, im Falle eines Alarms Schnappschüsse oder Videoclips zu erzeugen, die an die Benutzer-App gesendet werden können oder, wenn ein NVR oder eine SD-Karte in der Kamera vorhanden ist, später über den Alarmwiedergabemodus angesehen werden können



Verbindungen:

• MP3000 ist ein natives IP-System, das über den verfügbaren LAN-Port mit dem Internet verbunden werden kann. Als Alternative oder Backup zur Hauptverbindung können Plug&Play Wi-Fi- oder GPRS/4G-Kommunikationsmodule verwendet werden. Das MP3000-System interagiert auch mit herkömmlichen PSTN- und/oder GSM-Carriern mit TTS (Text to Speech)-Technologie für den Versand von Sprachnachrichten oder SMS



MP3000 bietet verschiedene Lösungen für die Kommunikation mit der Systemperipherie:

• RS485: Robuster BUS mit einstellbarer Geschwindigkeit und ohne besondere Einschränkungen bei der Verkabelung
• WIFI: Wi-Fi-Schnittstelle zur Anbindung der Steuerung an die Netzwerkinfrastruktur
• ZIGBEE: ZigBee-Modul zur Integration von Kameradetektoren und Hausautomationsgeräten in das System
• Bi-direktionales RF-Funkmodul zur Erweiterung des Systems mit drahtlosen Einbruchmeldegeräten



Merkmale:

• Anzahl der verwaltbaren IN/OUT-Punkte 100
• Eingebaute Eingänge 6
• Sabotage-Eingang (24h) 1
• Eingebaute Ausgänge 1 Relais + 1 OC
• SR-Stromversorgung (für selbstversorgte Geräte)
• PrIO"-Punkte (IN/OUT) auf der Karte 2
• RS485-Feldbus 1
• Lan-Anschluss 1
• USB-Anschluss Typ B 1
• RTC-Uhr-Chip
• RF-Erweiterungsanschluss 1
• Batterieladekontrolle
• Batterien 7ah/9ah nicht enthalten
• Abmessungen des Gehäuses 238x340x90mm
• Zertifizierungen EN50131 3 6 Grad 2 Klasse II
• EN50136 SP6, DP2



Funktionen:

• Vom System verwaltbare Funkgeräte: 100 Melder - 32 Fernbedienungen - 4 Tastaturen - 4 externe Sirenen
• Hausautomation/Sicherheit Zigbee-Geräte, die vom System verwaltet werden können: 40 insgesamt, davon 6 Foto/Video
• Tandem-Funktion
• Sektoren 16
• Szenarien 40
• Ereignisspeicher 4000
• Benutzer 150
• Tasten 150
• Automatisches Lernen der BUS-Peripheriegeräte
• Integrierter Webserver
• TTS (Text in Sprache)
• Jährlicher/perpetueller Zeitplaner
• IP-Kameras max. 16
• IP NVR-Verwaltung
• Verwaltung des Konnex-Gateways
• Automatische NTP-Uhrensynchronisation
• Ferngesteuertes System-Upgrade



Erweiterungsmöglichkeiten

• Kabelgebundene E/A-Erweiterungen 20
• Funk-Erweiterungen 4
• Zigbee-Erweiterungen 1
• Tastaturen auf Bus 16
• Proximity-Leser auf dem Bus 32
• Bus-Sirenen 8



Kommunikation:

• Internet-Konnektivität (IP)
• Sowohl IP- als auch DC09-Kommunikationsprotokoll
• Sowohl DTMF- als auch DC05-Kommunikationsprotokoll
• Sprachmeldungen (TTS)
• SMS-Nachrichten
• Push-Benachrichtigungen
• E-Mail-Benachrichtigungen
• Video- und Bildclips



LCD-Tastatur KP3000-D:

• LCD-Anzeige 2 x 16
• Kontrast und Helligkeit einstellbar
• Einstellbare Lautstärke des Summers
• 7 Navigationstasten, 3 Funktionstasten, 12 alphanumerische Tasten
• 9 Signal-LEDs
• 2 programmierbare PrIO-Anschlüsse auf der Platine
• Entspricht EN50131 Klasse 3, Klasse II
• Abmessungen (B x H x T): 151 x 125 x 29 mm
