Weitere technische Merkmale:

• Bohrungsdurchmesser: 12mm
• Minimale Lochtiefe: h0 ≥ 65
• Länge des Ankers: 56mm
• Verankerungstiefe: 45mm
• Eingegossene Öse: M8
• Anzugsdrehmoment: 20Nm

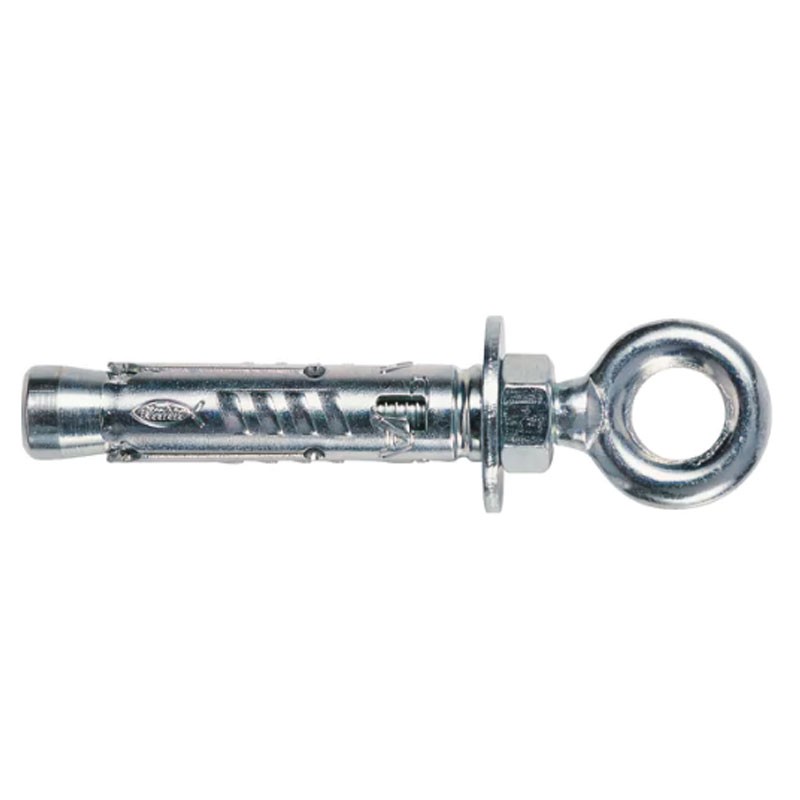

Der Fischer TA M wurde für den Einsatz in einer Vielzahl von Installationen entwickelt, von Metallkonstruktionen bis zu Maschinen, von Kabelbrücken bis zu Fassaden, Absturzsicherungen, Toren und Treppen. Dank seiner geringen Größe reduziert er den Installationsaufwand und kann auch bei beengten Platzverhältnissen eingesetzt werden.



Fischer TA M eignet sich perfekt für nicht durchdringende Installationen und ermöglicht eine schnelle und einfache Installation in nahezu allen Anwendungen. Bei der Montage spreizt der Konus den Dübelkörper gegen die Lochwand.




Vorteile:

• Zertifiziert für Installationen mit Beton der Klasse C20/25 bis C50/60
• Kann auch auf kompaktem Naturstein verwendet werden
• Optimierte Geometrie zur Verringerung des Montageaufwands und für die Befestigung auch bei engen Platzverhältnissen
• Zahlreiche Anwendungsmöglichkeiten: Absturzsicherungen, Tore, Treppen, Fassaden, Metallkonstruktionen, Kabeltrassen, etc.
• Mit Innengewinde
• Leicht zu montieren
• Zur Befestigung in ungerissenem Beton
• Die optimierte Geometrie minimiert den Montageaufwand und ermöglicht den Einsatz auf engstem Raum. Dies ermöglicht eine einfache Installation für den Anwender
• Metrisches Innengewinde ermöglicht die Verwendung von Standardschrauben und Gewindestangen zur optimalen Anpassung an die Anwendung
• Der Körper mit drei Spreizsektoren führt zu einer gleichmäßigen Lastverteilung und damit zu reduzierten Achs- und Randabständen. Das macht den TA M äußerst flexibel



Anwendungen: Kabelrinnen - Abstandsmontagen



Zugelassen für: Beton C20/25 bis C50/60, ungerissen



Auch geeignet für: Beton C12/15 - Naturstein mit kompakter Struktur



Verlegung:

• TA M ist für den nicht durchdringenden Einbau geeignet
• Beim Anziehen wird der Konus in den Ankerkörper gezogen, der sich gegen die Lochwand ausdehnt
• Für den korrekten Einbau muss die Ringschraube mit Unterlegscheibe und Mutter gegenübergestellt werden
• Zur Bestimmung der Schraubenlänge ls: Schraubenlänge ls =Länge des Befestigungselements+ Dicke des Befestigungselements tfix+ Dicke der Unterlegscheibe
