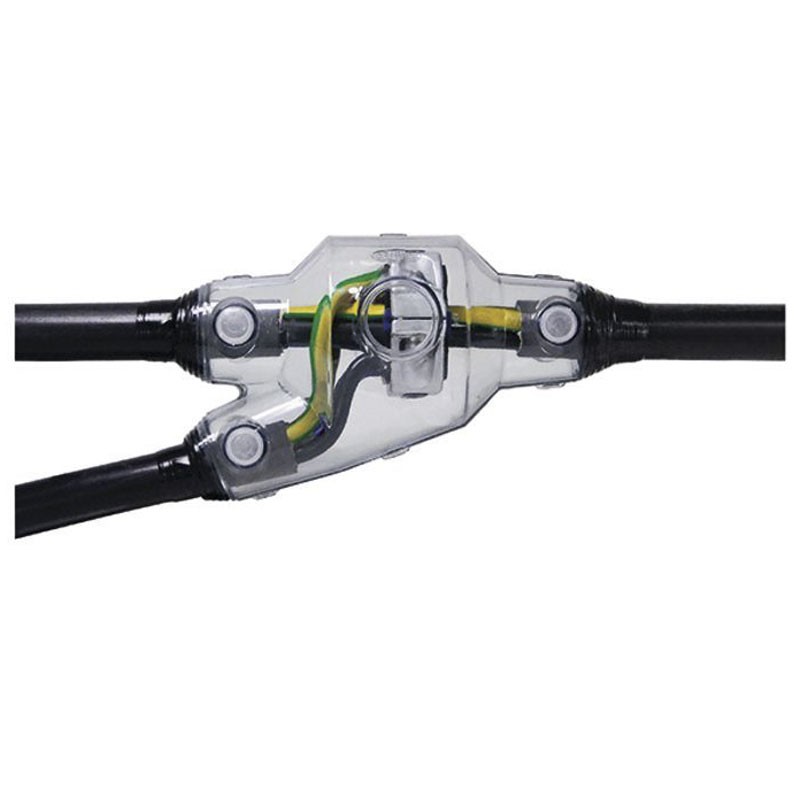

CELLPACK Gießharz-Abzweigmuffe 4X16 147533
CEL 147533
4010311117096
Universell verwendbar zum Abzweigen von Kabeln und Leitungen mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT) ohne und mit konzentrischem Leiter. Geeignet für Einzelabzweigklemmen auf Kupfer- und Aluminiumleiter.
63,90 €
Verfügbare Artikel: 9
: 3
Eigenschaften
- Kompakte Abmessungen
- Spleißposition vor dem Verguss sichtbar
- Hochwertige, transparente, schlagfeste Kunststoff-Formschalen
- Große Einfüllöffnung für leichten Verguss
- Beständig gegen chemische Einflüsse
- Beständig gegen Erdalkalien
- Stabilisiert gegen UV-Strahlen
- Längs- und querwasserdicht
- Hohe elektrische Isolationswerte
- Hohe mechanische Festigkeit
- Sofort betriebsbereit
- Einfache und schnelle Montage, zeit- und kostensparend.
Anwendung/Eignung
- Innenraum
- Freiluft
- Erdreich
- Wasser
- Installationskanäle
Spannungsebene
- U0/U (Um) 0,6/1 (1,2) kV
Prüfnormen
- DIN EN 50393 (entspricht VDE 0278)
Lagerzeit/Haltbarkeit
- Gießharz bis 40 Monate
Technische Parameter
- Abmessungen (LxBxDxH): 285x120x65x75 mm
- max. Kabel-Ø mm: Hauptkabel: 34 Hauptkabel 30
- Kunststoffkabel unarmiert:
- max. 3x Nennquerschnitt pro Ader mm²: Hauptkabel 25
- max. 3x Nennquerschnitt pro Ader mm²: Abzweigkabel 25
- max. 4x Nennquerschnitt pro Ader mm²: Hauptkabel 25
- max. 4x Nennquerschnitt pro Ader mm²: Abzweigkabel 25
- max. 5x Nennquerschnitt pro Ader mm²: Hauptkabel 25
- max. 5x Nennquerschnitt pro Ader mm²: Abzweigkabel 25
Kunststoffkabel mit konzentrischem Leiter
- max. Nennquerschnitt pro Ader mm²: Hauptkabel 16/16
- max. Nennquerschnitt pro Ader mm²: Abzweigkabel 10/10
Es gibt noch keine Bewertung
Technische Daten
- Art: Verbindungen
