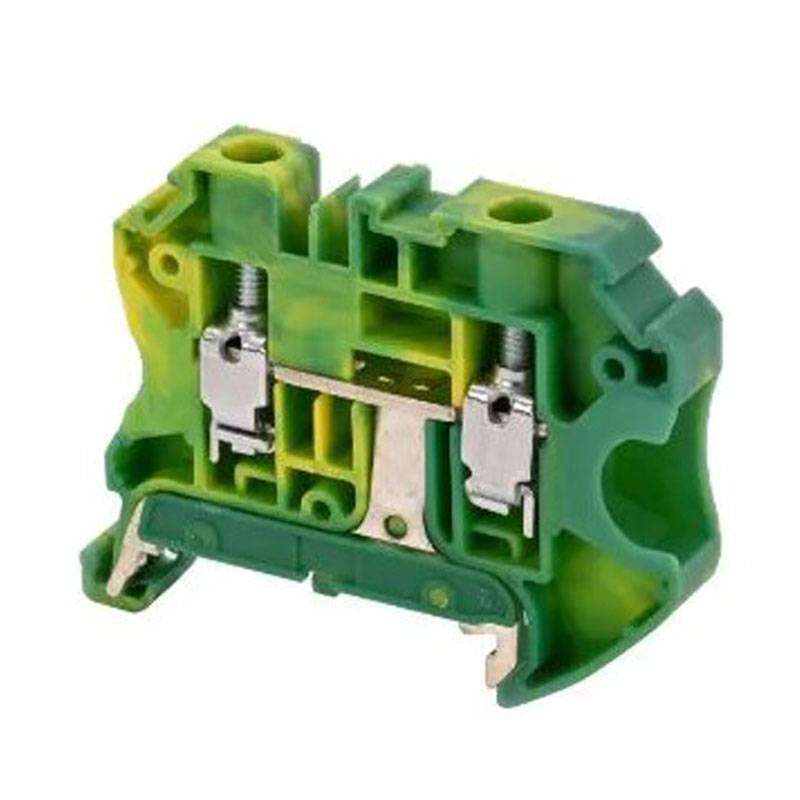

Cembre Din Klemme mit Schraubklemme 10 mmq 8 mm TBSG10
CEM TBSG10
8051316085597
Die Din-Klemmen von Cembre für Erdungsnetze wurden entwickelt, um sichere und zuverlässige Verbindungen in Erdungsanwendungen zu gewährleisten. Sie sind ideal für die Installation in elektrischen Anlagen, in denen sichere und zuverlässige Verbindungen entscheidend sind. Diese Klemmen bieten eine lange Lebensdauer und optimale Leistung unter anspruchsvollen Betriebsbedingungen mit den folgenden Merkmalen:
-
Nennquerschnitt: 10 mm².
-
Massiver Leiterquerschnitt: 0,5-16 mm²
-
Flexibler Leiterquerschnitt: 0,5-10 mm².
-
Anzahl der Anschlüsse: 2
-
Anzahl der Ebenen: 1
-
Schraubenabstand: M4
-
Abisolierlänge des Kabels: 10 mm
2,80 €
Verfügbare Artikel: 328
: 90
Modulare Reihenklemme für Erdungsnetze mit Schraubklemmung
Gerät zur Gewährleistung sicherer und zuverlässiger Verbindungen bei Erdungsanwendungen. Ideal für den Einsatz in privaten, industriellen und gewerblichen Elektroinstallationen, wo sichere und zuverlässige Verbindungen unerlässlich sind. Dank der robusten Konstruktion und der hochwertigen Materialien hält sie mechanischen und elektrischen Belastungen auch in rauen Betriebsumgebungen problemlos stand.
Hochwertige Konstruktion und Materialien
Hergestellt aus Polyamid 6.6, einem thermoplastischen Kunststoff, der hohe mechanische und thermische Eigenschaften sowie eine gute Beständigkeit gegen Chemikalien und äußere Belastungen aufweist. Dieses Material gewährleistet eine lange Lebensdauer, reduziert den Wartungsbedarf und erhöht die Zuverlässigkeit des Erdungssystems.
Sichere und einfache Verbindung
Dank des indirekten Schraubklemmsystems bietet die Klemme eine sichere und stabile Verbindung zwischen den Leitern. Das Anzugsdrehmoment ist auf 1,2 Nm eingestellt, um sicherzustellen, dass die Klemmung ausreicht, um einen guten Kontakt zu erhalten, ohne die Drähte zu beschädigen. Darüber hinaus ist die Klemme mit konischen Einführungslöchern ausgestattet, die das Einführen der Leiter erleichtern und eine optimale Verbindung gewährleisten, ohne die Integrität der Drähte zu beeinträchtigen.
Verlässlichkeit und Sicherheit
Die UL-Zertifizierung garantiert, dass die Klemmen getestet wurden und den internationalen Sicherheitsnormen entsprechen. Dies macht das Produkt zu einer sicheren und zuverlässigen Wahl für die Installation in hochwertigen elektrischen Anlagen, bei denen der Schutz vor Kurzschlüssen und anderen elektrischen Problemen von wesentlicher Bedeutung ist.
Leichte Handhabung
Das Design der Klemme erleichtert die Installation durch die 10 mm Abisolierlänge, die eine schnelle und präzise Installation ermöglicht. Durch die Möglichkeit, zwei Kabel gleichzeitig anzuschließen, ist die Klemme vielseitig einsetzbar und eignet sich für Anwendungen, die mehrere Anschlüsse auf engem Raum erfordern.
Die Klemme bietet außerdem die Möglichkeit, Leiter mit einem Querschnitt zwischen 0,2 mm² und 16 mm² anzuschließen, wobei sie sowohl flexible als auch starre Kabel unterstützt und somit eine maximale Vielseitigkeit bei der Installation gewährleistet.
Technische Daten Cembre Din-Klemme
Zertifizierungen und Sicherheit
| Zertifizierung | UL - Einhaltung der internationalen Sicherheitsvorschriften |
| Verschmutzungsgrad | 3 - geeignet für industrielle Umgebungen |
| Nenn-Spitzenspannung | 8 kV |
Mechanische und elektrische Eigenschaften
| Material des Isolierkörpers | Polyamid 6.6, beständig gegen hohe Temperaturen und Chemikalien |
| Art der Klemmung | Indirekte Schraube |
| Massiver Leiterquerschnitt | 0,5 - 16 mm² |
| Flexibler Leiterquerschnitt | 0,5 - 10 mmq (mit oder ohne Klemmrohr) |
| Nennquerschnitt | 10 mmq |
| Anzahl der Anschlüsse | 2 |
| Anzahl der Anschlüsse pro Ebene | 2 |
| Anzahl der Ebenen | 1 |
| Schraubenabstand | M4 |
| Anzugsdrehmoment | 1,2 Nm |
| Abisolierlänge des Kabels | 10 mm |
Physikalische Abmessungen
| Breite | 10 mm |
| Höhe | 45,5 mm |
| Länge | 58,9 mm |
Umgebungsbedingungen
| Minimale Betriebstemperatur | -60°C |
| Maximale Betriebstemperatur | 130°C |
Es gibt noch keine Bewertung
Technische Daten
- Farbe: Gelb/Grün
- Art: Klemmen
- Querschnitt: 10mmq
