Chint Überspannungsableiter für Photovoltaik 40KA T2 1000VDC 80320
CHT 80320
8058776751901

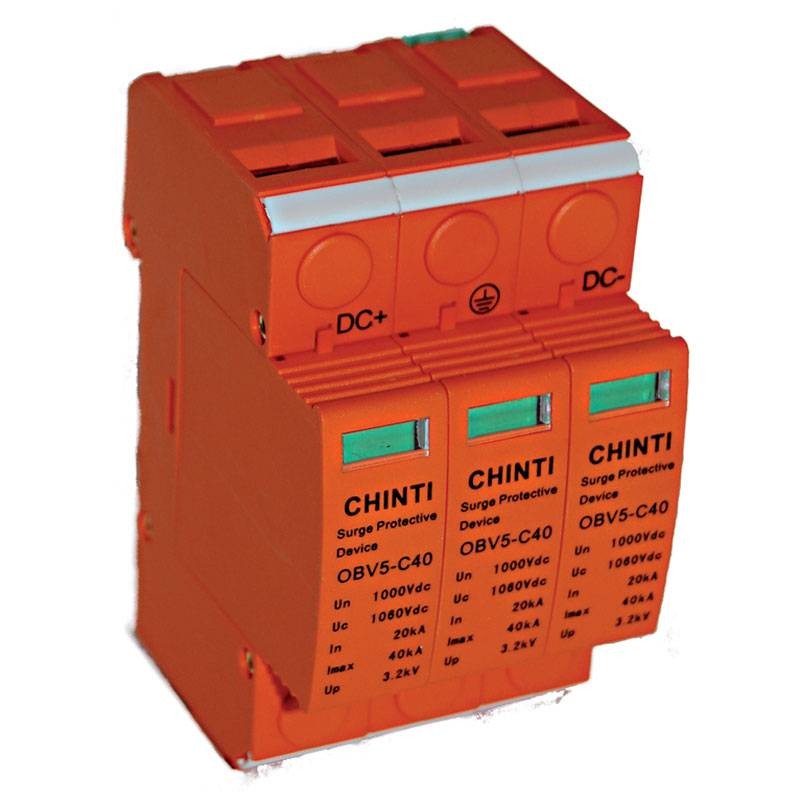

Chint OBV5-C40-1000VDC Überspannungsableiter für PV-Anlagen:
- I max. Entladung (8/20s) 40 kA
- Bezugsnorm IEC/EN 61643-1
- Anzahl der Pole 2P+E
- Nennspannung Vn 1000 Vdc
- Prüfklasse T2
- Schutzpegel Vp 3,2 kV
- Meldekontakte NO-C-NC
- Anzahl der DIN-Module (1 DIN = 18 mm) 3
- Schutzart IP20
- Abmessungen hxbxd 90x54x67 mm
- Zusätzliche Informationen Meldekontakt 1NC/1NO
61,81 €
Verfügbare Artikel: 12
: 11
Überblick:
- Das LSPD (Surge Protection System) ist ein MOV-Varistortyp (Metal Oxside Varistor), der es ermöglicht, den Wert der Überspannung auf genormte Werte zu begrenzen. Seine Installation muss parallel zur Gleichstromleitung erfolgen. Jedes Gerät besteht aus einem Hilfskontakt, der seine Auslösung anzeigt. Darüber hinaus besteht jedes SPD aus verschiedenen herausnehmbaren Kassetten für jede maximale Betriebsspannung, die im Falle einer Auslösung einen einfachen Austausch ermöglichen. Sie sind in drei Betriebsspannungsebenen 500/800/100VDC für verschiedene Anwendungsarten erhältlich, von einfachen Wohngebäuden mit einer Photovoltaikanlage von einigen kW bis hin zu Stromerzeugungsanlagen von Hunderten von kW. Um die Geräte bestmöglich zu schützen, wird empfohlen, mehr als ein Gerät auf der Gleichstromseite zu installieren, wenn die elektrischen Leitungen, die Feldstrings und Wechselrichter verbinden, sehr lang sind.
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 1000V
- Module: 3
- Pole: 2P+E
- Maximaler Strom: 40KA
- Typ: 2
- Modell: DC
- Stromkreisschutz: Überspannungsableiter
