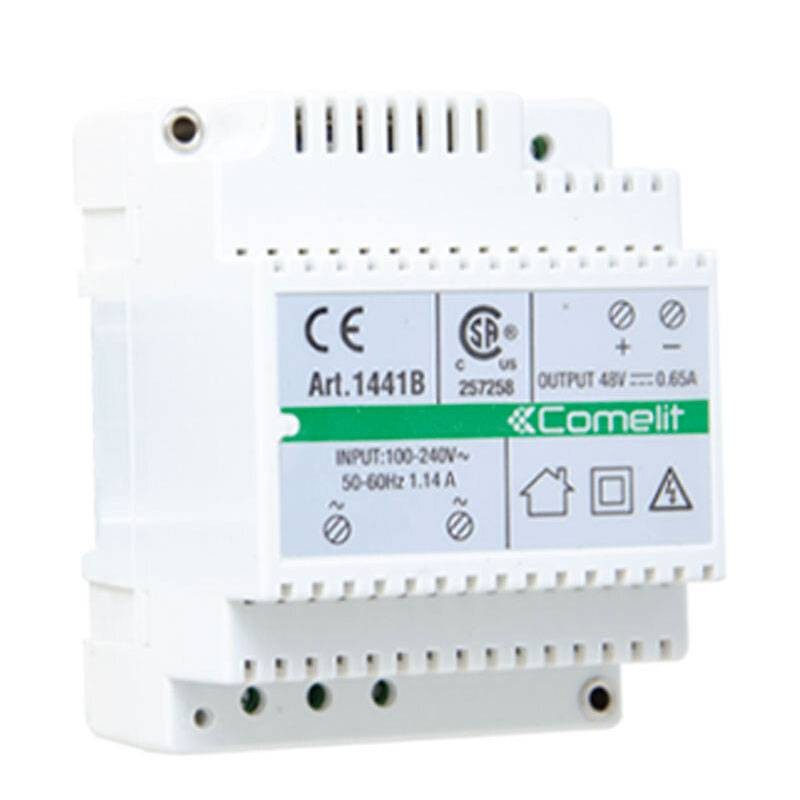

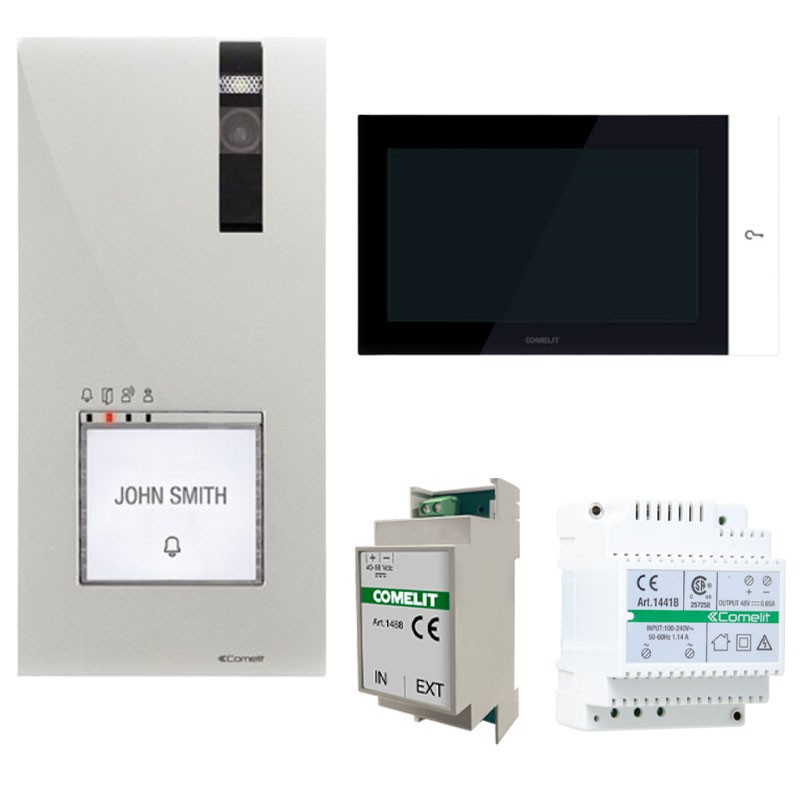

Dieses Kit ist im Auslieferungszustand komplett auf Adresse 1 voradressiert und muss lediglich mit einem UTP Kabel (Cat5e) installiert und elektrisch angeschlossen werden. Zusätzlich besteht die Möglichkeit die Klingeltaste via VIP Manager zu teilen oder zu vierteln und dieses Kit durch Erweiterung weiterer Innenstationen Video in ein Zweifamilienhaus oder Vierfamilinehaus Kit umzuwandeln. Der Maxi WiFi ist mit einem WiFi Modul ausgestattet welches es ermöglicht die Innenstation mit dem eigenen WiFi Heimnetzwerk zu verbinden. Im Google PlayStore oder Apple AppStore muss die Comelit App heruntergeladen und das Smartphone mittels Smartregistrierung mit der Innenstation verbunden werden. Somit ist der Video-Türruf inkl. Audiokommunikation im WiFi und 3G Netz erreichbar. Dises Kit besteht aus: 1x Türstation Quadra Art. 4899M zur Aufputzmontage, 1x Netzteil Art. 1441B, 1x POE Switch Art. 1440, 1x Maxi WiFi Innenstation Art. 6842W mit Aufputzgehäuse Art. 6820 und Unterputzgehäuse 6817. Mit dem optionalen Zubehörartikel 4792E kann die horizontale Neigung der Türstation Quadra um 25° verändert werden.

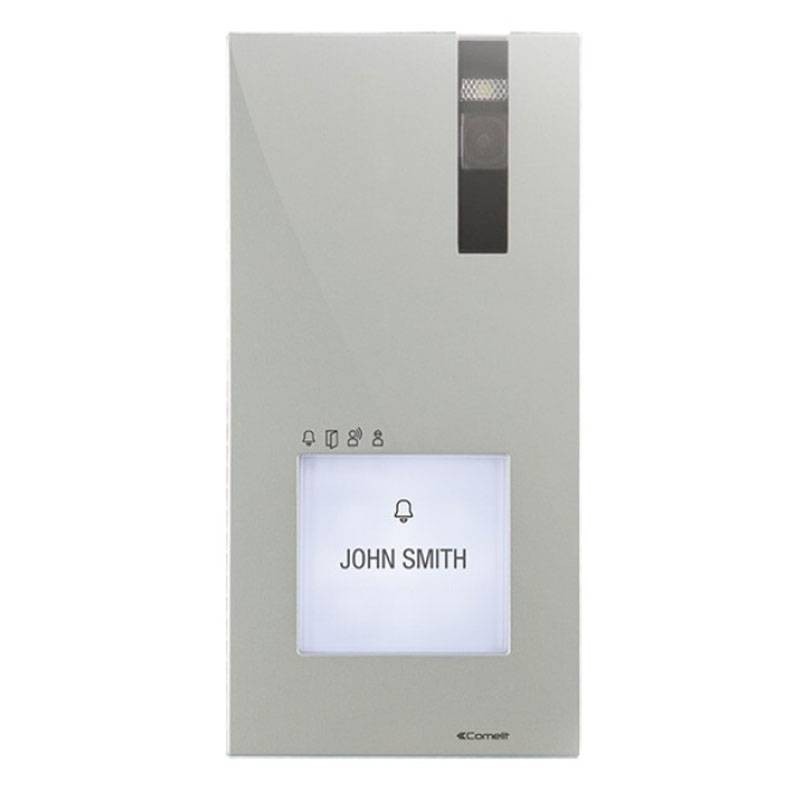

4899MK Außensprechstelle QUADRA

ALLGEMEINE DATEN

• Typ Monoblock
• Produkthöhe (mm) 195
• Produktbreite (mm) 95
• Produkttiefe (mm) 28
• Produktgewicht (g) 500
• Produktfarbe Grau RAL 9006
• Material Aluminiumlegierung
• Wandmontage Ja

KOMPATIBLE SYSTEME

• ViP Ja

AUDIOFUNKTIONEN

• Mikrofon 6mm (Ø), Omnidirektional
• Lautsprecher 36mm (Ø), 8 Ohm, 1W

KAMERAFUNKTIONEN

• Sensortyp 1/4" CMOS
• Linse (mm) 2.8
• Betrachtungswinkel (H x V - °) 100 x 55
• Empfindlichkeit (lux) 0.1 (farbe)
• Auflösung (H x V - Pixel) 1152x640
• Videokomprimierung H.264

ELEKTRISCHE EIGENSCHAFTEN

• PoE-Stromversorgung 36÷57VDC, standard PoE, Comelit PoE (56VDC)
• Absorption im Stand-by (W) 2.5
• Maximale Absorption (W) 4

HARDWARE-FUNKTIONEN

• Art des Anrufs Tasten
• Art der Tasten Mechanische
• Anzahl der Tasten (n°) 1
• Farbe der Hintergrundbeleuchtung Weißes
• Klammern NO C V- RTE DO SE+ SE- CN1
• Anzahl der Eingänge (n°) 2
• Anzahl Ausgänge (n°) 1
• Art der Ausgänge Relais C-NO, max. 2.5A bei 12VDC/24VAC (15A Spitze)

EINSTELLUNGEN

• Lautsprecher lautstärke Ja

NETZWERK UND KOMMUNIKATIONSPROTOKOLLE

• IP-Adressvergabe DHCP

UMWELT- UND COMPLIANCE-FUNKTIONEN

• IP-Schutzgrad IP54
• IK vandalensicherer Schutzgrad IK08
• Temperaturbereich (°C) -35 ÷ 55
• Betriebsfeuchtigkeit (RH max - %) (%) 25 ÷ 95
• Umweltklasse III
• Compliance und Zertifizierungen RoHS II - 2011/65/UE (EN 50581:2012), EMC 2014/30/UE (EN 61000-6-1:2007 , EN 61000-6-3:2007+A1:2011)

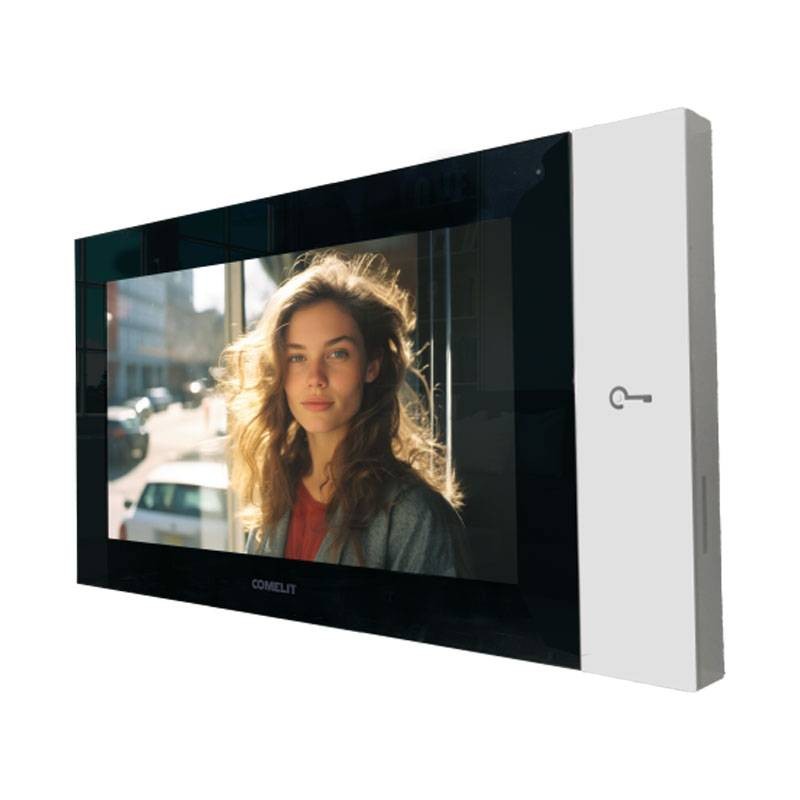

6842WK Monitor MAXI 7 Zoll WIFI
ALLGEMEINE DATEN

• Produkthöhe (mm) 124
• Produktbreite (mm) 223
• Produkttiefe (mm) 25
• Produktgewicht (g) 700
• Produktfarbe Weiß RAL9003, tisch grau RAL7001
• Material ABS, Glas
• Unterputzmontage Ja, mit einem speziellen zubehör
• Wandmontage Ja, mit einem speziellen zubehör
• Montage auf Tischkonsole Ja, mit einem speziellen zubehör

AUDIOFUNKTIONEN

• Funktion Induktionsschleife Ja
• Mikrofon 4mm (Ø), Omnidirektional
• Lautsprecher 80mm (Ø), 80 Ohm, 1W
• Technologien implementiert Full-Duplex

ELEKTRISCHE EIGENSCHAFTEN

• Art der Stromversorgung PoE
• PoE-Stromversorgung Standard IEEE 802.3af, Comelit PoE (56VDC)
• Absorption im Stand-by (W) 2.75
• Maximale Absorption (W) 4.83

HARDWARE-FUNKTIONEN

• Art der Tasten Kapazitive
• Service-Tasten Türöffner, Antwort, Lautlos (Datenschutz), Speisekarte, Mitteilungen, Tür offen
• Anzahl programmierbare Tasten für Zusatzfunktionen 2
• Klammern CFP1 In1 Al Pan Out1 S+ S- 0V
• Abnehmbare Klemmen Ja
• Anzahl der Eingänge (n°) 1
• Anzahl Ausgänge (n°) 1
• Speicherkarte unterstützt Micro-SD (nicht mitgeliefert)
• Kommunikationsanschlüsse RJ45 (Ethernet)

UMWELT- UND COMPLIANCE-FUNKTIONEN

• IP-Schutzgrad IP30
• Temperaturbereich (°C) 5 ÷ 40
• Betriebsfeuchtigkeit (RH max - %) (%) 25 ÷ 75
• Umweltklasse I
• Compliance und Zertifizierungen RoHS II - 2011/65/UE (EN 50581:2012), RED 2014/53/UE (EN 60950-1:2006+A11:2009+A1:2010+A12:2011, +A2:2013, EN 62311:2008, EN 61000-6-1:2007, EN 61000-6-3:2007 + A1:2011, ETSI EN 301 489-1 V2.2.0, ETSI EN 301 489-17 V3.2.0, ETSI EN 300 328 V2.1.1)

6820 Aufputzgehäuse, MAXI, weiß

• Aufputzgehäuse für Innenstation Video Maxi. Farbe Weiss.
• Abmessungen: 216x117x16mm.

1440 Switch, 2 Eingänge, 4 Ausgänge

• Switch für das VIP System mit einem Eingang, einem Ausgang (10/100 Mbit) und vier RJ45 Rangierer (10 Mbit). Dieses Switch kann auf bzw. zwischen den Etagen mit weiteren Switchen Art. 1440 verbunden und die Teilnehmerzahl auf diese Weise entsprechend erweitert werden.
• Abmessungen: 66x85x35mm (4 DIN-Module).

WESENTLICHE MERKMALE

• Temperaturbereich (°C) 5 ÷ 40
• Betriebsfeuchtigkeit (% RH max) 25÷75
•  DIN-Schienenmontage Ja
• DIN-Module (anzahl) (n°) 4

KOMPATIBILITÄT

• ViP-System Ja
• KONNEKTIVITÄT
• Art der Anschlüsse / Ports RJ45
