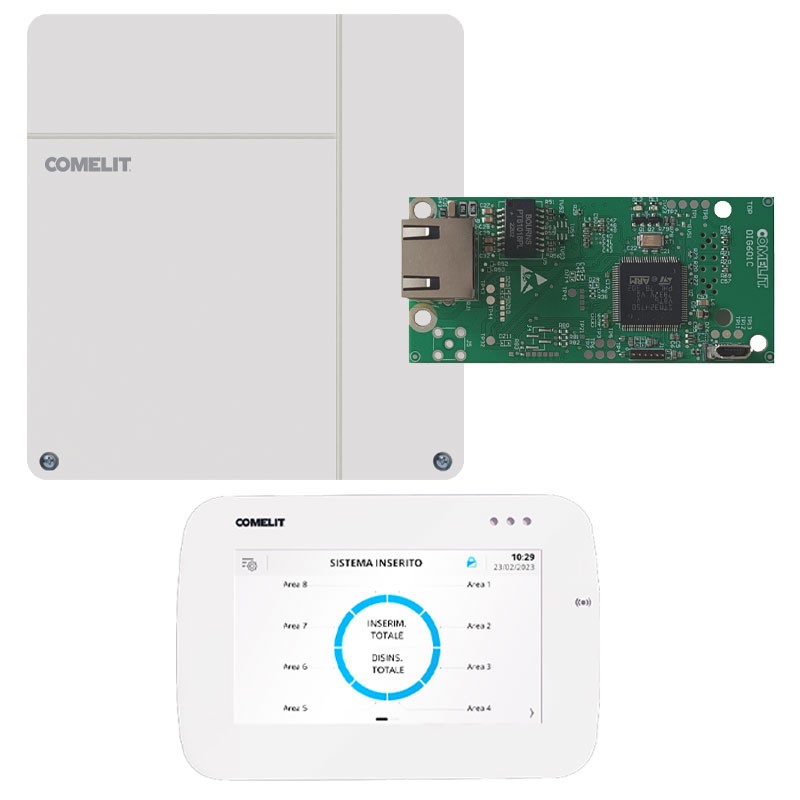

Spezifikationen der Komponenten des Kits:

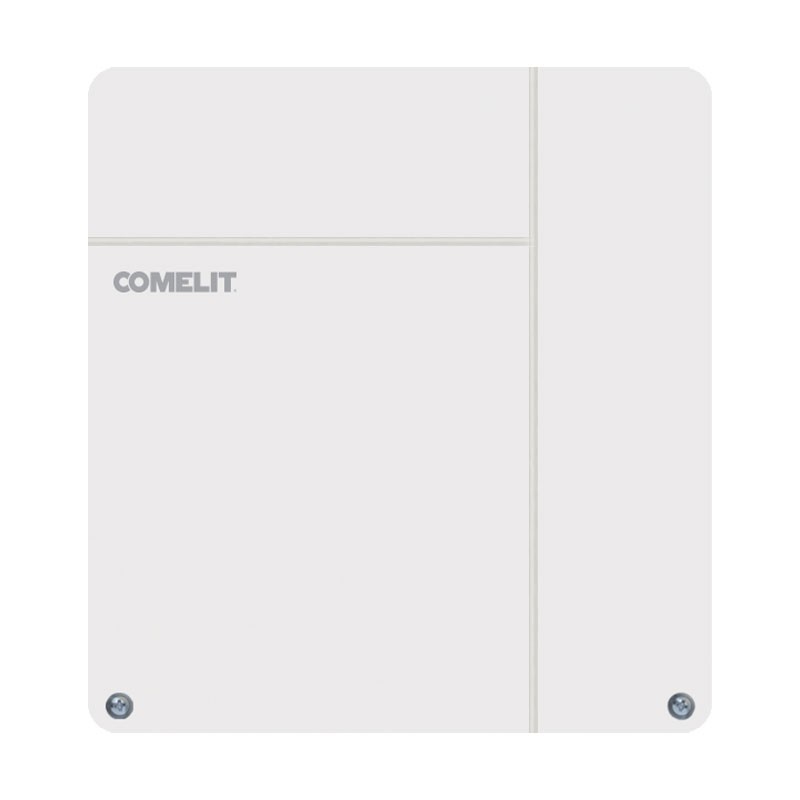

Steuergerät Vedo 34:

• Alarmzentrale der Serie Vedo im druckfesten ABS-Wandgehäuse mit Schaltnetzteil 1,5A
• Ausgestattet mit 8 Zonen auf der Platine, erweiterbar auf 34 gemischte Draht-/Funkzonen, 1 24-Stunden-Zone, Doppelfunktion für bis zu 68 Zonen, integriertem PSTN-Telefonkommunikator, seriellem RS485-Bus für den Anschluss weiterer Module, 1 Relaisausgang und 2 Open-Collector-Ausgängen
• Verwaltung von bis zu 8 Bereichen mit 8 verschiedenen Schaltprogrammen (Szenarien) und Tageszeiten, 8 IN/OUT-Erweiterungen, 8 Näherungslesern, 8 Safe Key Tastaturen, 2 Safe Touch, 2 Planux/Mini Touch Manager und 2 Funkempfängern
• Selbstrückstellende Sicherung für den Stromausgang der Sirene, den seriellen RS485-Bus und die Stromversorgung der Sensoren
• Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware
• Alle Zonen sind als NC, NO, einfach, doppelt und dreifach symmetrisch und als Doppelzone konfigurierbar. Abmessungen (B x H x T) 260 x 280 x 80 mm
• EN50131 Klasse 2
• Kompatibilität mit dem Mycomelit-Anlagenverwaltungsportal



Merkmale:

• Anzahl der Gesamteingänge 8, erweiterbar auf 34
• Anzahl der eingebauten Eingänge (n°) 8
• Doppelfunktion Ja
• Maximale Anzahl von Zonen mit Doppelfunktion (Nr.) 68
• Balance-Typ NO, NC, einfach, doppelt, dreifach
• Anzahl der Funkzonen (Nr.) 34
• Anzahl der Ausgänge (Nr.) 36
• Anzahl der Relaisausgänge an Bord der Steuereinheit 1 (3A@24VDC)
• Anzahl der Bereiche (Nr.) 8
• Anzahl der Benutzercodes (Nr.) 32
• Anzahl der Errichtercodes (Nr.) 6
• Anzahl der verwalteten Bereiche (Nr.) 2
• Anzahl der Schaltprogramme (Szenarien) (Nr.) 8
• Anzahl der Zeitschlitze (Nr.) 16
• Anzahl der Zeitschaltuhren (Nr.) 8
• Audiomeldungen - Text in Sprache (Nr.) 32
• Programmierung der Zentraleinheit USB, LAN
• Normen EN EN50131 Klasse 2, Incert



Kommunikation:

• Vom digitalen Communicator verwaltete Telefonnummern (Nr.) 4
• Vom Voice Communicator verwaltete Telefonnummern (Nr.) 16
• RS485-Anschluss Bustyp
• Maximale Anzahl von E-Mail-Adressen (Nr.) 16
• Integrierter digitaler Kommunikator Ja
• Verwaltung der Sprachführungsschnittstelle Ja



Software/Firmware-Merkmale:

• Vedo-App
• Safe Manager-Software
• MyComelit-kompatible Systemverwaltung



Hardware-Merkmale:

• Abmessungen: Höhe (mm) 275 - Breite (mm) 255 - Tiefe (mm) 75
• Produktgewicht (g) 1700
• Betriebstemperatur (°C) -10 ÷ 55
• Beschichtungsmaterial Typ ABS
• Manipulationsschutz Ja



Erweiterungsmodule auf Bus:

• Anzahl der IN/OUT-Erweiterungen (Nr.) 8
• Anzahl der Proximity-Leser (Nr.) 8
• Anzahl der Safekey-Tastaturen (Nr.) 8
• Anzahl der Safetouch Keypads (Nr.) 2
• Anzahl der Supervisors (Nr.) 2
• Anzahl der Funkempfänger (Nr.) 2
• Anzahl der PAL/IP-Bildkonvertierungsmodule (Nr.) 2
• Anzahl der verwalteten Kameras (Nr.) 16



Steckbare Erweiterungsmodule:

• Audio-Modul
• GSM-Modul
• IP-Modul



Elektrische Eigenschaften:

• Stromzufuhr von der Stromversorgung der Steuereinheit 1500
• Ausgangsspannung von der Stromversorgung des Steuergeräts 13,8 VDC
• Anzahl der integrierten Hilfsstromversorgungsausgänge (n°) 2



Batterie Typ 12V / 7Ah nicht im Lieferumfang enthalten, muss separat erworben werden:

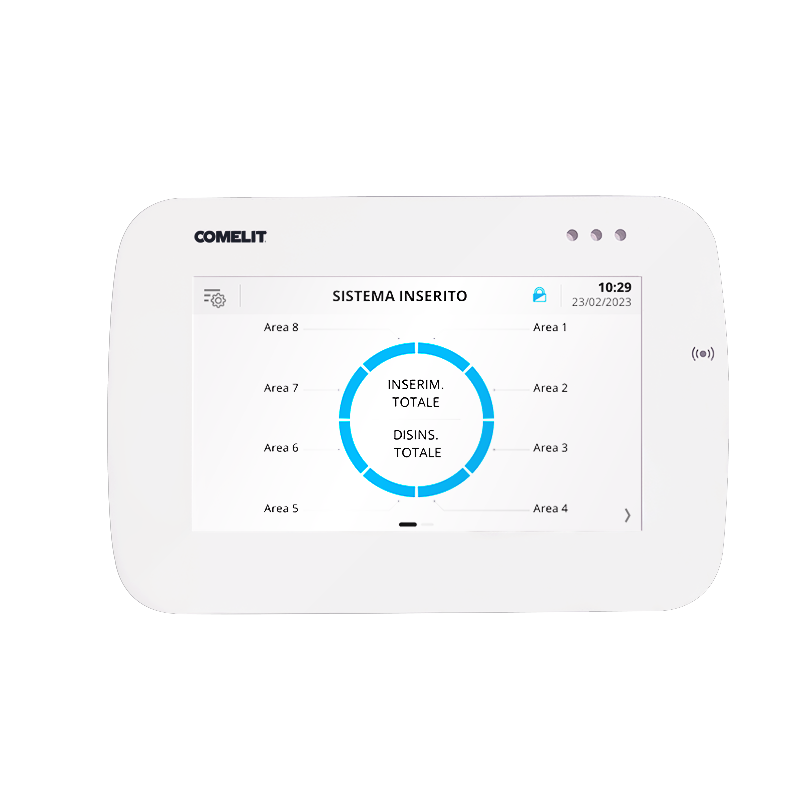

VEDO5TPRW Sichere Touchscreen-Tastatur:

• Für die Verwaltung und Programmierung der Alarmzentralen der Serie VEDO über eine einfache und intuitive Software
• Das Gerät besteht aus einem 5'' LCD-Bildschirm und einem integrierten Näherungsleser
• Es ist außerdem mit 1 Eingang, frei programmierbar als NC, NO, einfach, doppelt und dreifach symmetrisch, und 1 Ausgang ausgestattet
• Abmessungen 125x85mm, Wandvorsprung 10mm und Leistungsaufnahme 2W, Farbe weiß



Merkmale:

• Display Typ 5 Zoll
• Touchscreen-Tastatur Ja
• Proximity-Leser Integriert
• Ethernet-Anschluss Nein
• Anzahl der Eingänge (Nr.) 1
• Anzahl der Ausgänge (Nr.) 1
• Manipulation Ja
• Kompatible Steuergeräte: Vedo



Kommunikation:

• RS485-Anschluss Bustyp
• BUS-Terminierung On board, aktiviert



Hardware-Merkmale:

• Wandmontage, Standard 3-Modul-Box 503/503E oder ähnlich
• Gehäusematerial: Typ ABS
• Produktfarbe Weiß
• Betriebstemperatur (°C) -15 bis 55
• Abmessungen Höhe (mm) 103 - Breite (mm) 154 - Tiefe (mm) 17
• Produktgewicht (g) 199,98
• Versorgungsspannung 10-24 VDC
• Maximale Aufnahme (mA) 150
• Stand-by-Verbrauch (mA) 60

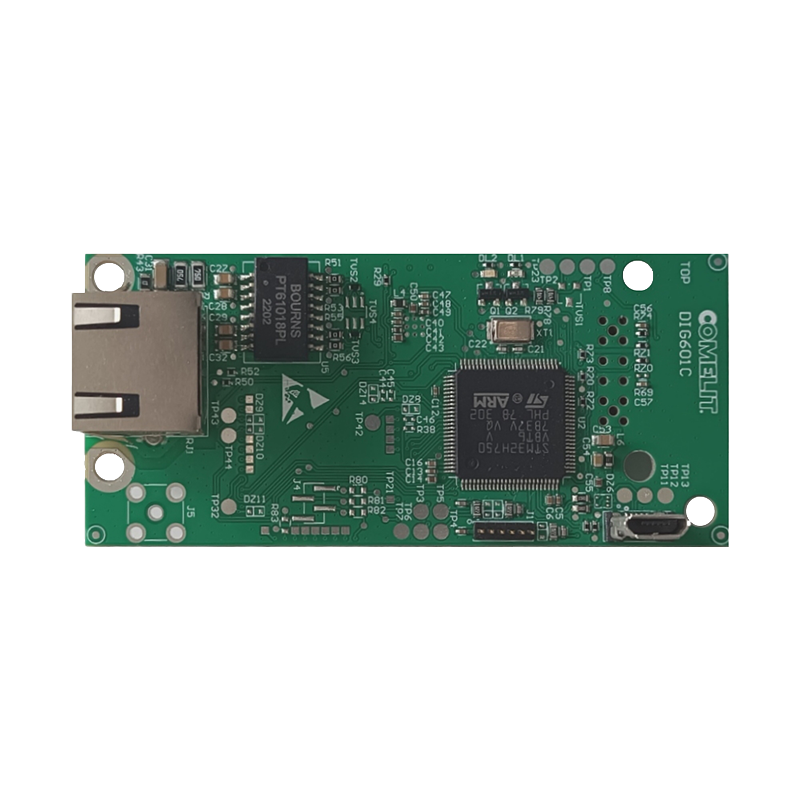

VEDOIP IP Kommunikationskarte:

• Plug-in-Erweiterungskarte für die Kommunikation über Ethernet TCP/IP-Netzwerk für die Steuergeräte der Serie Vedo
• Ermöglicht die Ferninteraktion für die Verwaltung der Zentrale und die Aktualisierung der Firmware der Zentrale, der Bedienteile, der Näherungsleser und der Eingangs-/Ausgangsmodule
• Integrierter Webserver. EN50131 Klasse 2



Merkmale:

• EN-Normen EN50131-1, EN50131-3, Incert
• Maximale Stromaufnahme (mA) 55
• E-Mail-Verwaltung Ja
• Ethernet-Verbindungstyp
• Fernverwaltung Ja
• Integrierter Webserver Ja
• Abmessungen: Höhe (mm) 75 - Breite (mm) 31 - Tiefe (mm) 33
• Betriebstemperatur (°C) -10 ÷ 55
