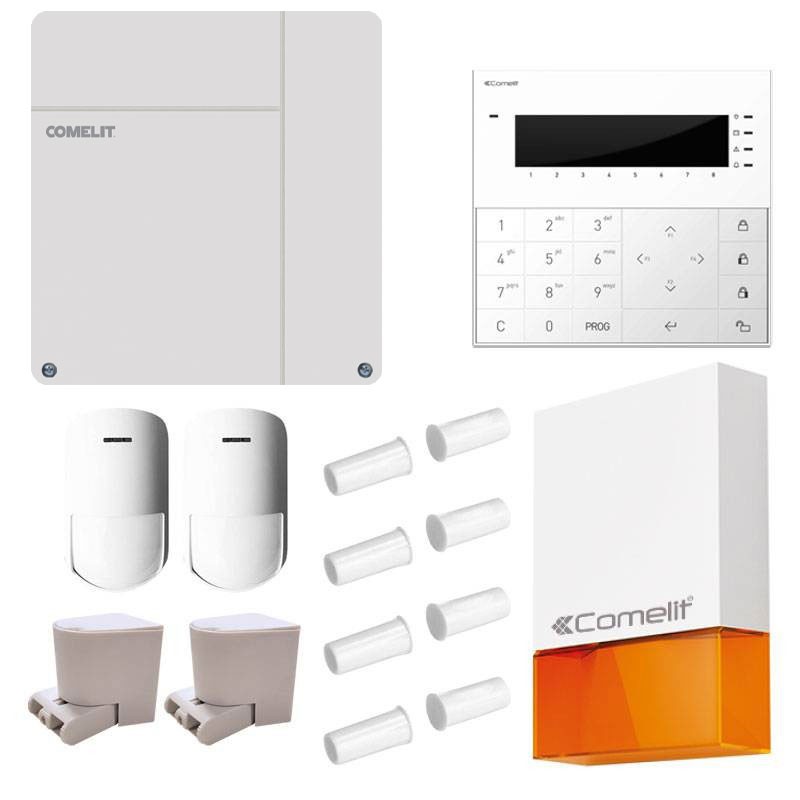

Spezifikationen der Komponenten:

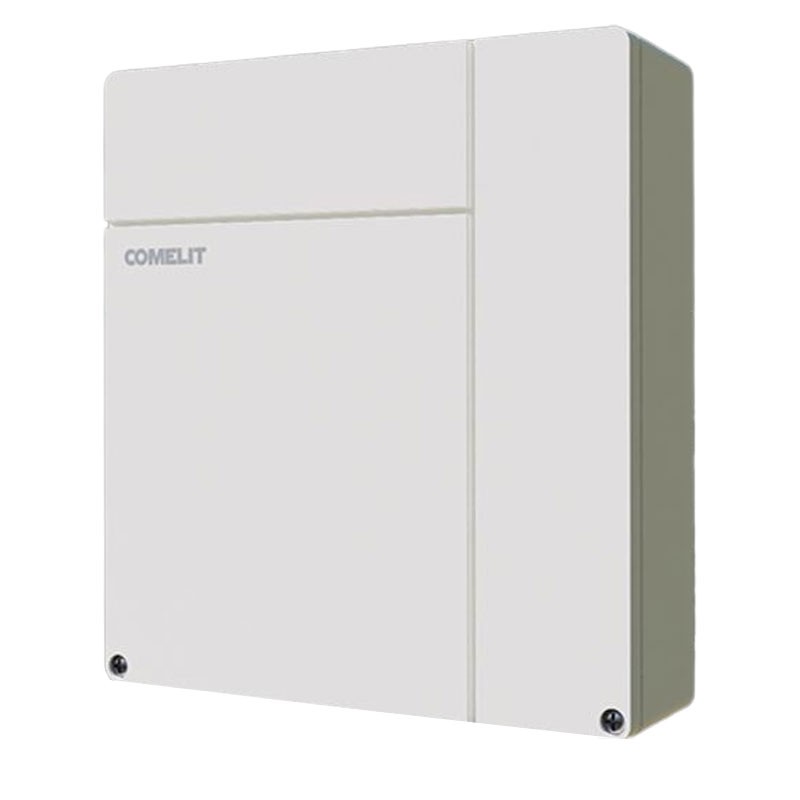

Steuergerät Vedo 10 mit folgenden Merkmalen: Alarmsteuergerät der Serie Vedo in einem druckfesten ABS-Wandgehäuse mit Schaltnetzteil 1,5A. Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 18 (2 Tastaturzonen und 8 Funkzonen), 1 24-Stunden-Zone, integriertem PSTN-Telefonkommunikator, seriellem RS485-Bus für den Anschluss zusätzlicher Module, 1 Relaisausgang und 2 Open-Collector-Ausgängen. Verwaltung von bis zu 2 Bereichen mit 2 verschiedenen Schaltprogrammen (Szenarien) und Tageszeitschaltuhren, 2 Näherungslesern, 2 Safe-Key-Tastaturen, 1 Safe Touch, 1 Planux/Mini Touch Manager und 1 Funkempfänger. Selbstrückstellende Sicherung für den Stromausgang der Sirene, den seriellen RS485-Bus und die Stromversorgung der Sensoren. Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware. Alle Zonen sind als NC, NO, einfach, doppelt und dreifach symmetrisch konfigurierbar. Abmessungen (B x H x T) 260 x 280 x 80 mm. EN50131 Klasse 2. Kompatibilität mit dem Mycomelit-Portal zur Anlagenverwaltung.

• In druckfester ABS-Wanddose mit 1,5-A-Schaltnetzteil
• Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 18 (2 Tastenfeldzonen und 8 Funkzonen), 1 24-Stunden-Zone
• Integrierter PSTN-Telefonkommunikator, serieller RS485-Bus für den Anschluss zusätzlicher Module
• 1 Relaisausgang und 2 Open-Collector-Ausgänge
• Verwaltung von bis zu 2 Bereichen mit 2 verschiedenen Schaltprogrammen (Szenarien) und Tageszeitschaltuhren, 2 Näherungslesern, 2 Safe Key Tastaturen, 1 Safe Touch, 1 Planux/Mini Touch Manager und 1 Funkempfänger
• Selbstrückstellende Sicherung für den Stromausgang der Sirene, den seriellen RS485-Bus und die Stromversorgung der Sensoren
• Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware
• Alle Zonen sind als NC, NO, einfach, doppelt und dreifach symmetrisch konfigurierbar
• Abmessungen (B x H x T) 260 x 280 x 80 mm
• Angewandte Norm: EN50131
• Verschmutzungsgrad: Grad 2
• Anzahl der Eingänge insgesamt 8, erweiterbar auf 18 (verdrahtet + Funk)
• Anzahl der Eingänge an Bord (n°) 8
• Balance-Typ NC, NO, einfach, doppelt, dreifach, Doppelzone, Doppelzone EOL
• Anzahl der Funkzonen (Nr.) 8 Anzahl der Ausgänge (Nr.) 7
• Anzahl der Relaisausgänge an Bord der Steuereinheit 1 (3A@24VDC)
• Anzahl der TC-Ausgänge an Bord der Steuereinheit (Nr.) 2 Anzahl der Bereiche (Nr.) 2
• Anzahl der Benutzercodes (Nr.) 8
• Anzahl der Errichtercodes (Nr.) 3
• Anzahl der verwalteten Bereiche (Nr.) 2
• Anzahl der Schaltprogramme (Szenarien) (Nr.) 8
• Anzahl der Zeitschlitze (Nr.) 4
• Anzahl der Zeitschaltuhren (Nr.) 4 Audiomeldungen - Text in Sprache (Nr.) 20
• Programmierung der Zentraleinheit USB, LAN
• Prüfzeichen/Zertifizierungen EN50131 Klasse 2, Incert

Kommunikation:

• Vom digitalen Communicator verwaltete Telefonnummern (Nr.) 4
• Vom Sprach-Communicator verwaltete Telefonnummern (Nr.) 16
• Typ des RS485-Verbindungsbusses
• Maximale Anzahl von E-Mail-Adressen (Nr.) 16
• Integrierter digitaler Kommunikator Ja
• Verwaltung der Sprachführungsschnittstelle Ja

Merkmale SOFTWARE/FIRMWARE:

• Vedo-App
• Safe Manager Software

Merkmale HARDWARE:

• Abmessungen: Höhe (mm) 275 - Breite (mm) 255 Tiefe (mm) 75
• Gewicht: 1,7 kg
• Betriebstemperatur: -10/+55°C
• Beschichtungsart ABS
• Manipulationsschutz Ja
• Stromversorgung: 1 Ampere

Elektrische Eigenschaften:

• Versorgungsspannung 100÷240
• Vom Netzgerät gelieferter Strom 1500
• Anzahl der bordseitigen Hilfsstromversorgungsausgänge (n°) 2
• Erwarteter Batterietyp 12V / 7Ah

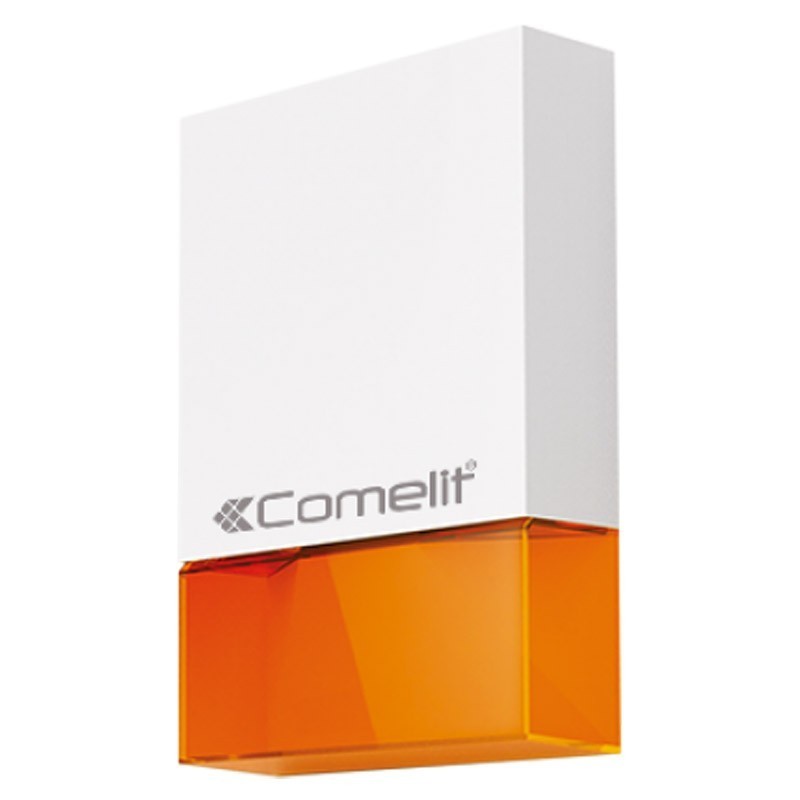

Selbstversorgte Alarmsirene für den Außenbereich mit piezoelektrischem Lautsprecher, gesteuert durch Mikrocontroller, ausgestattet mit LED-Blinklicht. Zwei zusätzliche LEDs (eine rote und eine grüne) zur Anzeige des Systemstatus, von Stromausfällen, der Abschreckungsfunktion und des Installationsmodus. Integrierter überbrückbarer Sabotagekontakt-Abgleichwiderstand (1,8Kohm, bereits für Comelit Vedo Zentralen geeignet). Konfigurierbare Polarität der separaten Eingänge für Bake und Lautsprecher. Jumper zur Programmierung: Eingangspolarität und -logik, maximale Alarmzeit, Art des Tons, Sabotageabgleich, Abschreckungsfunktion.

• Schalldruck 103db(A) @ 1m
• Maximale Dauer des Alarmtons 10 Minuten
• Konfigurierbarer Alarmbefehl (negative und positive An- oder Abwesenheit)
• Sabotage Sabotage/Aufriss Sabotage
• LED-Anzeigeleuchte
• Prüfzeichen/Zertifizierungen INCERT, EN50131-4
• Schutzart IP34
• Vandalismusgeschützt, Schutzgrad IK08
• Abmessungen: H x B x T 308x209x70
• Gewicht 800 Gramm (ohne Batterie, nicht enthalten)
• Betriebstemperatur (°C) -25 ÷ 55
• Versorgungsspannung 12,8÷15
• Maximale Stromaufnahme 350mA
• Stromverbrauch im Ruhezustand 36mA
• Batteriegehäuse für 12V / 2.0Ah Batterie (nicht enthalten)

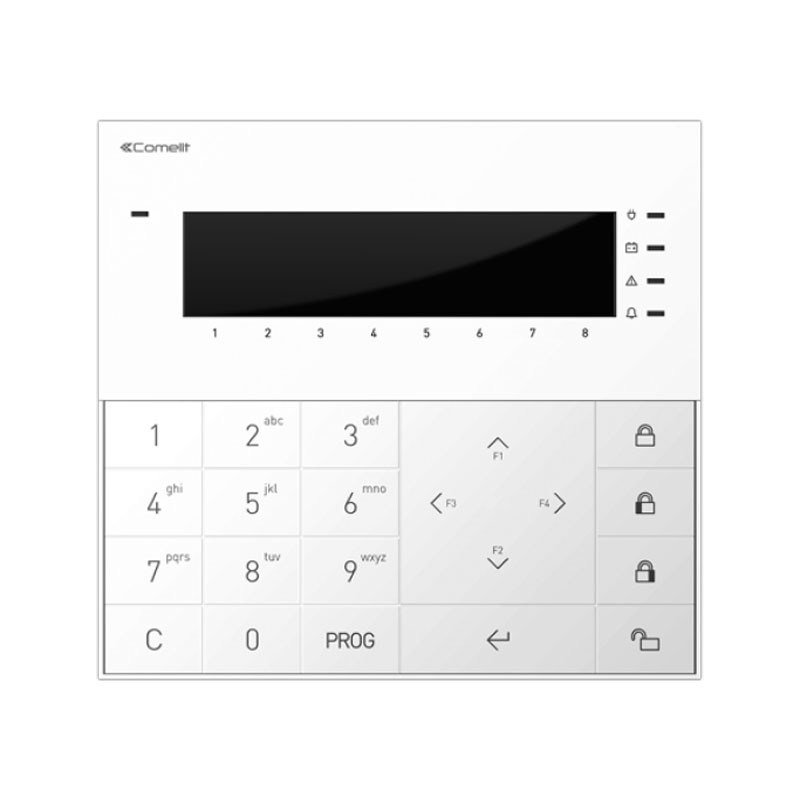

Soft-Touch-Tastatur mit alphanumerischem LCD-Bildschirm für die Verwaltung und Programmierung der Alarmzentralen der Serie Vedo. Ausgestattet mit: - 4 Signalisierungs-LEDs (Spannungsversorgung, schwache Batterie, Störung und Alarm) - 2 Eingänge, frei programmierbar als NC, NO, einfache, doppelte, dreifache symmetrische und doppelte Eingänge - 4 konfigurierbare Funktionstasten - Sabotage und Abreißsicherung. Ein integrierter Lichtsensor ermöglicht die optimale Steuerung der Tastaturbeleuchtung. Das Gerät ist außerdem mit einem Summer für die akustische Signalisierung der verschiedenen Befehle ausgestattet. 8-flächiger Siebdruck. Abmessungen 137 x 127 x 24 mm.

Merkmale:

• Alphanumerisches LCD-Display (2x16 Zeichen)
• Tastatur Typ Soft-Touch, mit Mikro-Schalter
• Anzahl der Tasten 4, konfigurierbar
• Anzahl der Eingänge (n°) 2
• Sabotage Sabotage/Aufriss Sabotage
• Alarmaktivierung Ja
• Vedo-kompatible Zentralen
• Interner Buzzer Ja
• Helligkeitssensor Ja
• Auf der Tastatur aufgedruckte Bereiche (Nr.) 8
• RS485-Anschluss Bustyp
• BUS-Terminierung On board, aktiviert
• RS485 Halbduplex-Anschlüsse (Nr.) 1
• Installation Wandmontage, Standard 3-Modul-Box 503/503E oder ähnlich
• Material der Abdeckung: Kunststoff
• Produktfarbe Weiß
• Betriebstemperatur (°C) -10 bis 40
• Höhe (mm) 127
• Breite (mm) 137
• Tiefe (mm) 24
• Gewicht des Produkts (g) 260
• Versorgungsspannung 10÷15
• Max. Aufnahme (W) 1
• Max. Stromaufnahme (mA) 80
• Absorption im Bereitschaftszustand (mA) 30

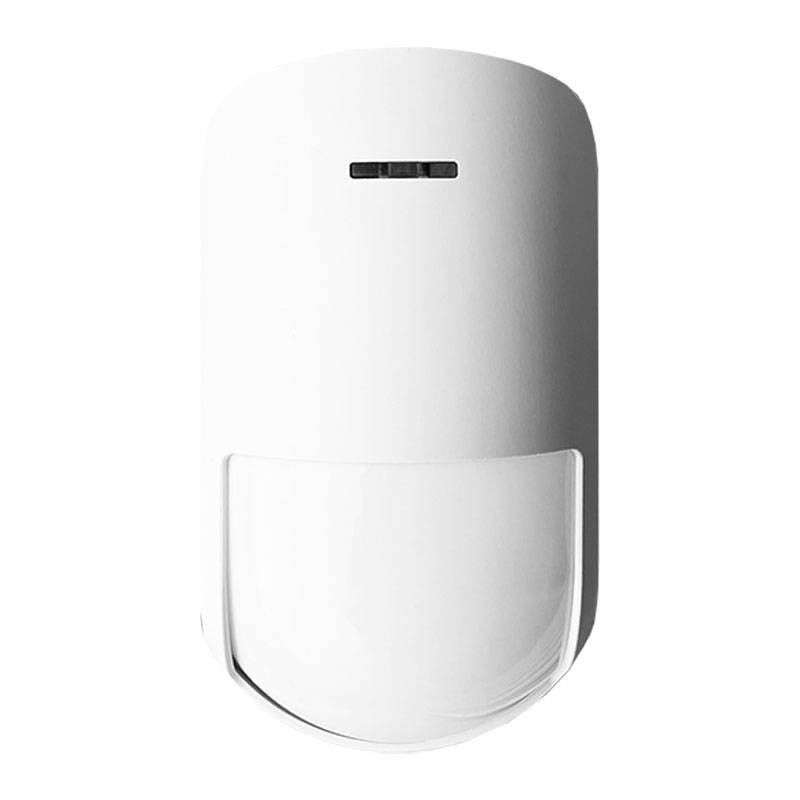

PIR- und K-Band-Mikrowellendetektor mit dualer Technologie, 12 m Reichweite und 90° Erfassungswinkel bei einer typischen Installationshöhe von 2,1 m. Wählbare UND/ODER/Dreifach-Klopf-Funktion, digitale Signalanalyse, Halbleiter-Relaisausgänge. Drei Anzeige-LEDs (Alarm+Voralarm, PIR, MW), die ausgeschlossen werden können. Unabhängige Trimmer zur Einstellung der PIR- und MW-Empfindlichkeit. PIR mit wählbarer Bewegungserkennungsrate und Tierimmunität bis zu 12 kg. 9 bis 18VDC Stromversorgung mit Verpolungsschutz, Standby-Verbrauch 14mA@12VDC. Montagehöhe von 1,5m bis 3m. ABS-Kunststoffgehäuse in weiß RAL9003, Abmessungen 119x66x46 mm. Optionale INBRK-Halterung für Wand- oder Deckenmontage. Zertifizierung nach EN50131 Klasse 2.

• Reichweite 12 Meter und 90 Grad Erfassungswinkel
• Installation in typischer Höhe von 2,1 Metern
• 9 bis 18VDC Stromversorgung
• Montagehöhe 1,5 bis 3 Meter
• Abmessungen: 119x66x46 mm

Merkmale:

• Detektionstyp Mikrowelle 24Ghz K-Band
• Infrarot-Reichweite (m) 12
• Mikrowellenreichweite 12m
• Erfassungsbereich (m) 12
• Erfassungswinkel 90
• Einstellung der Infrarotempfindlichkeit Ja
• Einstellung der Mikrowellenempfindlichkeit Ja
• Mikrowellenfrequenz 24GHz (K-Band)
• Sensorlogik ODER/UND/AND intelligent
• Led 3
• Beschichtungsmaterial Typ ABS
• Produktfarbe Weiß
• Betriebstemperatur (°C) -15 bis 50
• Höhe (mm) 119
• Breite (mm) 66
• Tiefe (mm) 46
• Produktgewicht (g) 72
• Wandmontage Ja, mit entsprechendem Zubehör
• Verwendung in Innenräumen Ja
• Einbauhöhe (m) 1,5 ÷ 3

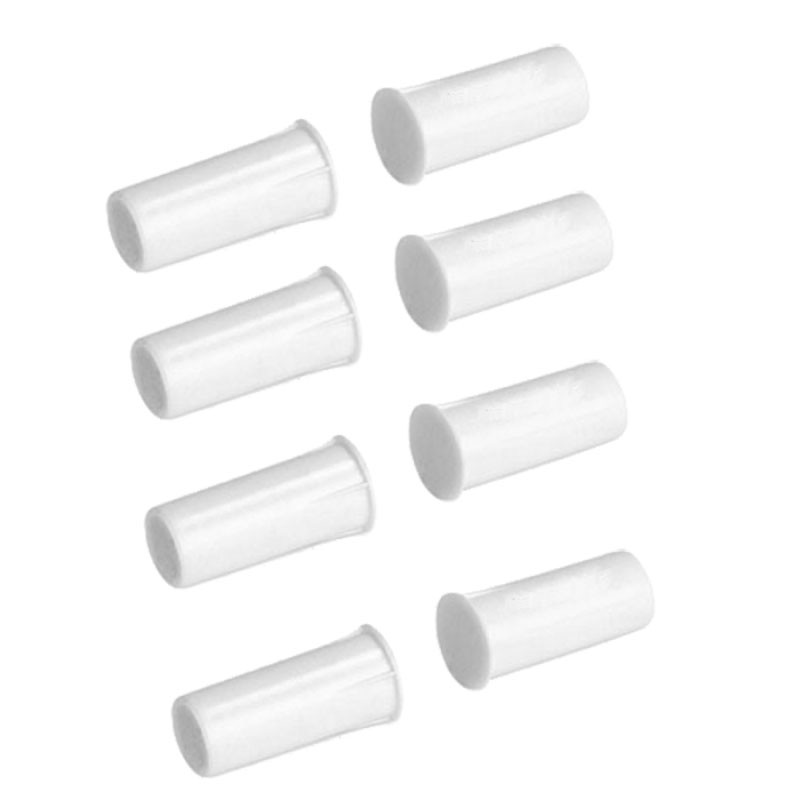

4 Stück versenkte magnetische Zigarettenkontakte aus Kunststoff, nicht für den Einbau in Metallvorrichtungen geeignet.Farbe weiß, Abmessungen: 21,5 x 10,5 x 9 mm.

Technische Eigenschaften Magnetkontakt:

• Erkennungstyp Magnetisch
• Normen EN EN50131-2-6 Klasse 2
• Schaltabstand (mm) 20
• Typ Beschichtungsmaterialien Kunststoff, ABS
• Farbe Weiß
• Betriebstemperatur (°C) -20 bis +80
• Abmessungen: Höhe (mm) 10,5 - Durchmesser (mm) 10,5Unterputzmontage JaAnschlussklemmen 2 Drähte - 350 mmSchutzart IP67Maximal zulässiger Kontaktstrom (mA) 500
• Kontaktart NC
• Nennspannung 100VNennleistung 10W
