Comelit SAFE Alarm Kit mit GSM, Steuereinheit, Tastatur, Karte VEDO10KGSM

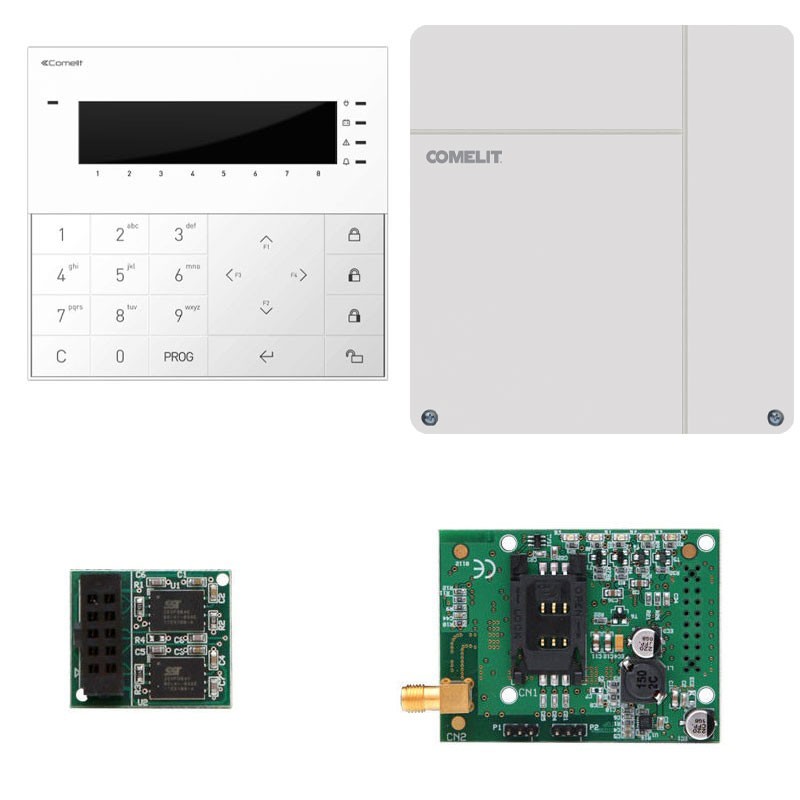

Comelit SAFE Intrusion Kit VEDO10KGSM bestehend aus:
- 1 Stück zentrale Kunststoffbox, Netzteil 1,5 A (Code VEDO10)
- 1 Stück steckbare GSM-Kommunikatorplatine für die Zentralen der VEDO SERIE (Code VEDOGSM)
- 1 Stück Tastatur für Steuergeräte der VEDO SERIE (Code VEDOKP)
- 1 Stück steckbare Sprachmeldetafel für Steuergeräte der VEDO SERIE (Code VEDOVOICE)
![](https://www.elettronew.com/53985-large_default/comelit-alarm-kit-vedo10gsm.jpg)
Comelit SAFE Alarm Kit mit GSM, Steuereinheit, Tastatur, Karte VEDO10KGSM
Technische Daten der KIT-Komponenten

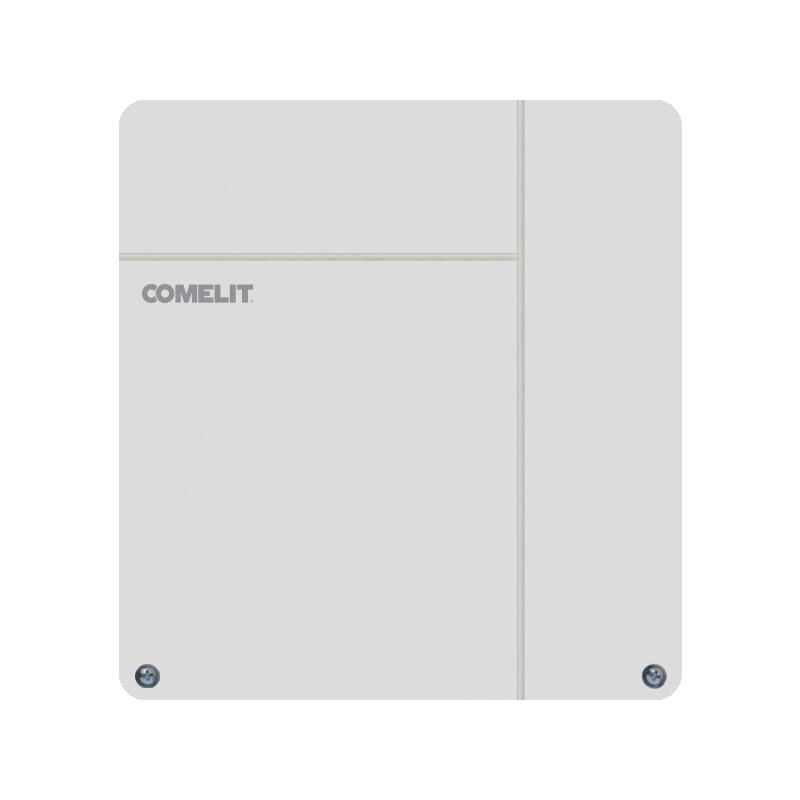

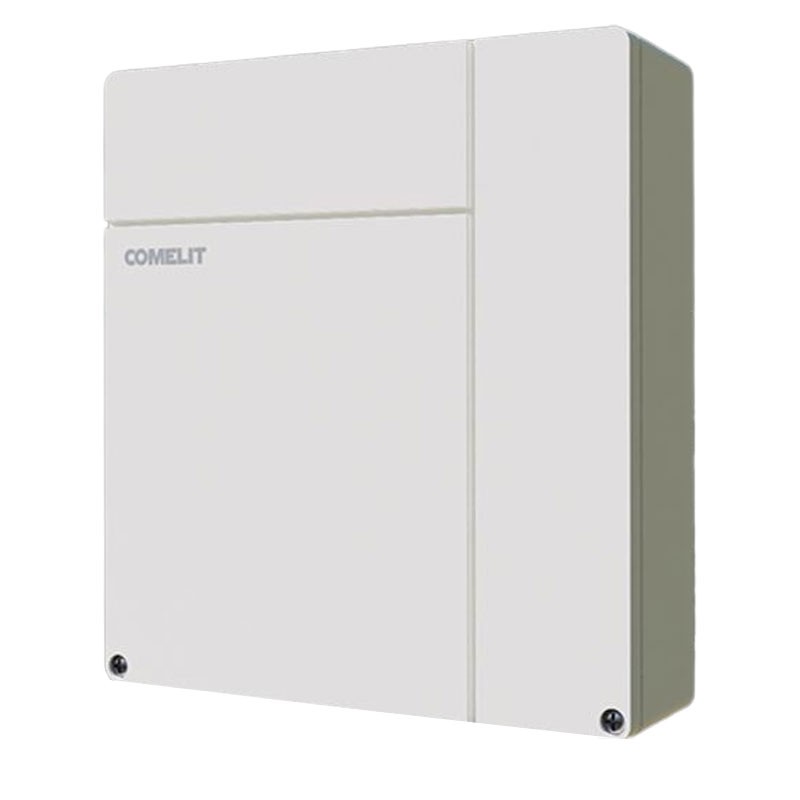

Kunststoffgehäuse der Zentraleinheit (1 Stück), Netzteil 1,5 A (Code VEDO10): Alarmzentrale der Serie Vedo in druckfester ABS-Wanddose mit Schaltnetzteil 1,5 A. Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 18 (2 Tastaturzonen und 8 Funkzonen), 1 24-Stunden-Zone, eingebautem PSTN-Telefonkommunikator, seriellem RS485-Bus für den Anschluss zusätzlicher Module, 1 Relaisausgang und 2 Open-Collector-Ausgängen. Verwaltet bis zu 2 Bereiche mit 2 verschiedenen Schaltprogrammen (Szenarien) und Tagesschaltuhren, 2 Näherungslesern, 2 Safe Key Tastaturen, 1 Safe Touch, 1 Planux/Mini Touch Manager und 1 Funkempfänger. Selbstrückstellende Sicherung für den Sirenenausgang, den seriellen RS485-Bus und die Sensorstromversorgung. Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware. Alle Zonen sind als NC, NO, einfach, doppelt und dreifach symmetrisch konfigurierbar. Abmessungen (B x H x T) 260 x 280 x 80 mm. EN50131 Klasse 2 Kompatibilität mit dem Mycomelit Pflanzenmanagement-Portal.
Merkmale der Zentraleinheit:
- Im druckfesten ABS-Wandgehäuse mit 1,5-A-Schaltnetzteil
- Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 18 (2 Tastenfeldzonen und 8 Funkzonen), 1 24-Stunden-Zone
- Integrierter PSTN-Telefonkommunikator, serieller RS485-Bus für den Anschluss weiterer Module
- 1 Relaisausgang und 2 Open-Collector-Ausgänge
- Verwaltung von bis zu 2 Bereichen mit 2 verschiedenen Schaltprogrammen (Szenarien) und Tagesschaltuhren, 2 Näherungslesern, 2 Safe Key Tastaturen, 1 Safe Touch, 1 Planux/Mini Touch Manager und 1 Funkempfänger
- Selbstrückstellende Sicherung für den Sirenenausgang, den seriellen RS485-Bus und die Sensorstromversorgung
- Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware
- Alle Zonen sind konfigurierbar als NC, NO, einfach, doppelt und dreifach symmetrisch
- Abmessungen (B x H x T) 260 x 280 x 80 mm
- Angewandte Norm: EN50131
- Grad der Verschmutzung: Grad 2
- Anzahl der Gesamteingänge 8, erweiterbar auf 18 (kabelgebunden + Funk)
- Anzahl der Eingänge an Bord (n°) 8
- Waagentyp NC, NO, einfach, doppelt, dreifach, Doppelzone, Doppelzone EOL
- Anzahl der Funkzonen (Nr.) 8 Anzahl der Ausgänge (Nr.) 7
- Anzahl der Relaisausgänge an Bord der Steuereinheit 1 (3A@24VDC)
- Anzahl der TC-Ausgänge an Bord der Steuereinheit (Nr.) 2 Anzahl der Bereiche (Nr.) 2
- Anzahl der Benutzercodes (Nr.) 8
- Anzahl der Codes für Installateure (Nr.) 3
- Anzahl der verwalteten Fächer (Nr.) 2
- Anzahl der Schaltprogramme (Szenarien) (Nr.) 8
- Anzahl der Zeitschlitze (Nr.) 4
- Anzahl der Timer (Nr.) 4 Audiomeldungen - Text in Sprache (Nr.) 20
- Zentraleinheit Programmierung USB, LAN
- Prüfzeichen/Zertifizierungen EN50131 Klasse 2, Incert
- Von einem digitalen Communicator verwaltete Telefonnummern (Nr.) 4
- Vom Sprachcomputer verwaltete Telefonnummern (Nr.) 16
- RS485-Anschluss Bustyp
- Maximale Anzahl von E-Mail-Adressen (Nr.) 16
- Integrierter digitaler Kommunikator Ja
- Verwaltung der Sprachführungsschnittstelle Ja
- Vedo-App
- Safe Manager-Software
- Abmessungen: Höhe (mm) 275 - Breite (mm) 255 Tiefe (mm) 75
- Gewicht: 1,7 kg
- Betriebstemperatur: -10/+55°C
- Gehäusetyp ABS
- Manipulationsschutz Ja
- Stromversorgung: 1 Ampere
- Anzahl der Näherungsleser (Nr.) 2
- Anzahl der Safekey Keypads (Nr.) 2
- Anzahl der Safetouch-Tastaturen (Nr.) 1
- Anzahl der Aufsichtspersonen (Nr.) 1
- Anzahl der Funkempfänger (Nr.) 1
- Anzahl der PAL/IP-Bildkonvertierungsmodule (Nr.) 2
- Anzahl der verwalteten Kameras (Nr.) 16
- Audiomodul Ja
- GSM-Modul Ja
- IP-Modul Ja
- Versorgungsspannung 100÷240
- Vom Netzgerät gelieferter Strom 1500
- Anzahl der bordseitigen Hilfsstromversorgungsausgänge (n°) 2
- Typ der mitgelieferten Batterie 12V / 7Ah

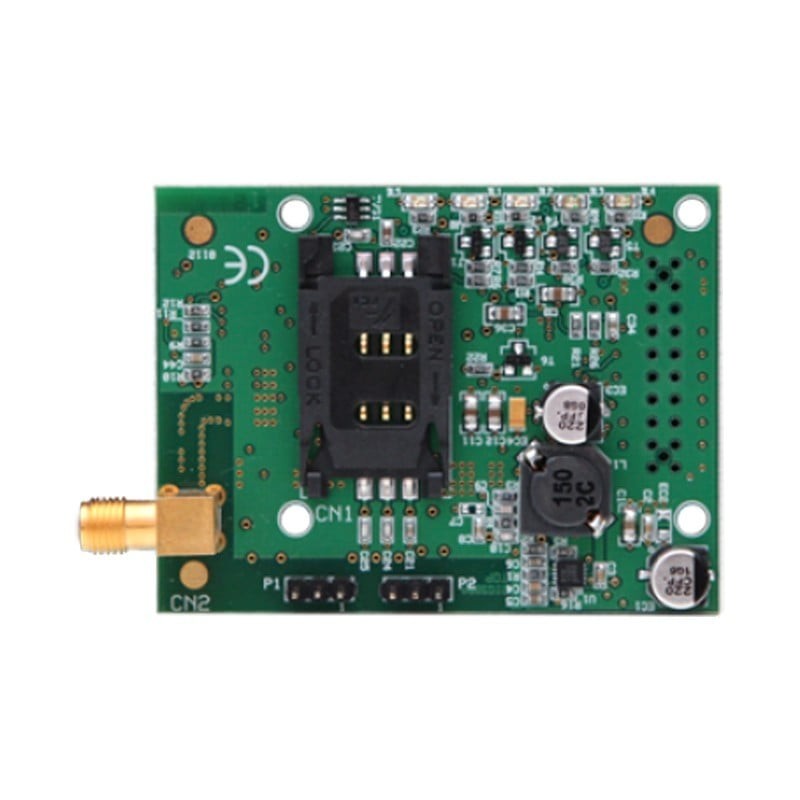

1 Stück GSM-Steckkarte für Steuergeräte der VEDO SERIE(Code VEDOGSM): GSM-Steckkarte für die Erweiterung der Steuergeräte der Vedo-Serie. Ermöglicht den Versand von Telefonaten, SMS, MMS und E-Mails über das Datennetz. In Verbindung mit der VEDOVOICE-Karte ermöglicht sie die Fernsteuerung des Steuergeräts über SMS und Voice Communicator. Artikel zertifiziert nach Sicherheitsstufe 2 gemäß der Norm EN50131.
Merkmale der GSM-Karte:
- Modultyp Steckbare GSM-Karte
- 2G-Technologie Ja
- Normen EN EN50131-1, Incert
- Stromaufnahme im Bereitschaftszustand (mA) 10
- Übertragungsstromaufnahme (mA) 60
- GSM-Anrufbearbeitung Ja
- Behandlung von MMS-Nachrichten Ja
- SMS-Nachrichtenverwaltung Ja
- E-Mail-Verwaltung Ja
- Fernverwaltung Ja
- Abmessungen: Höhe (mm) 70 Breite (mm) 48 Tiefe (mm) 29
- Betriebstemperatur: -10/+55°C

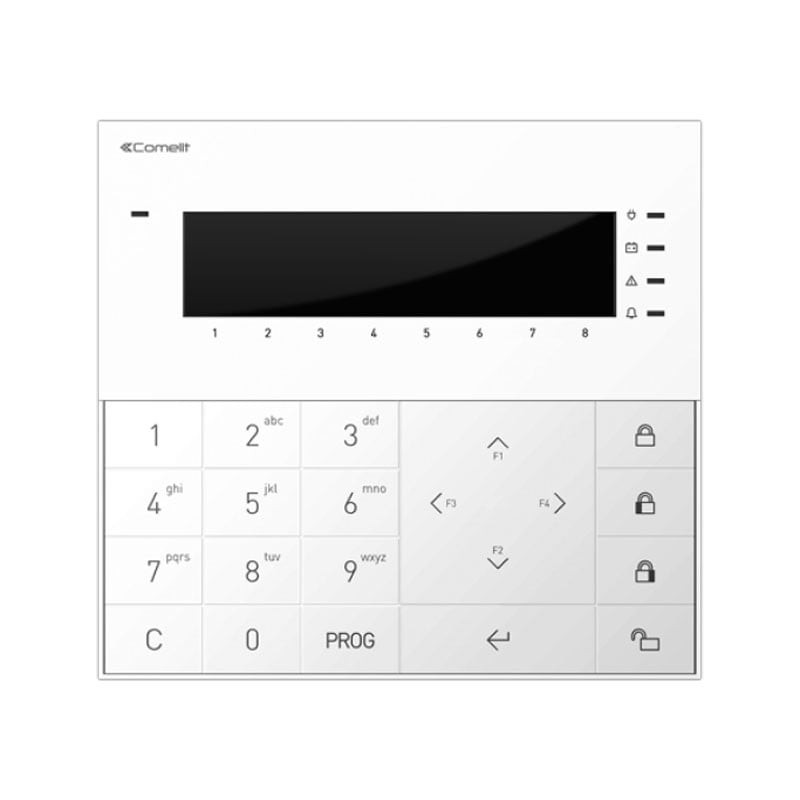

1 Stück Tastatur für Zentralen der VEDO SERIE (Code VEDOKP): Soft-Touch-Tastatur mit alphanumerischem LCD-Bildschirm für die Verwaltung und Programmierung der Alarmzentralen der Vedo-Serie. Ausgestattet mit: - 4 Signalisierungs-LEDs (Netzspannung, schwache Batterie, Störung und Alarm) - 2 Eingänge frei programmierbar als NC, NO, Einzel-, Doppel-, Dreifach- und Doppeleingang - 4 konfigurierbare Funktionstasten - Sabotage und Abreißsicherung. Ein integrierter Lichtsensor ermöglicht eine optimale Steuerung der Hintergrundbeleuchtung der Tastatur. Das Gerät ist außerdem mit einem Summer zur akustischen Signalisierung der verschiedenen Befehle ausgestattet. 8-flächiger Siebdruck. Abmessungen 137 x 127 x 24 mm.
Tastatur-Funktionen:
- Versorgungsspannung 10÷15 VDC
- Max. Absorption 1W
- Absorption max (mA) 80
- Aufnahme im Bereitschaftszustand (mA) 30
- Alphanumerische LCD-Anzeige (2x16 Zeichen)
- Tastatur Typ Soft-Touch, mit Mikro-Schalter
- Anzahl der Tasten 4, konfigurierbar
- Anzahl der Eingänge (n°) 2
- Manipulator Manipulator/Rissmanipulator
- Alarmaktivierung Ja
- Vedo-kompatible Bedienfelder
- Interner Buzzer Ja
- Helligkeitssensor Ja
- Auf dem Tastenfeld aufgedruckte Bereiche (Nr.) 8
- RS485-Anschluss Bustyp
- BUS-Terminierung An Bord, aktiviert
- RS485-Halbduplex-Anschlüsse (Nr.) 1
- Installation Wandmontage, Standard 3-Modul-Box 503/503E oder ähnlich
- Material der Abdeckung: Kunststoff
- Produktfarbe Weiß
- Betriebstemperatur: -10/+40°C
- Abmessungen: Höhe (mm) 127 Breite (mm) 137 Tiefe (mm) 24
- Gewicht: 260 Gramm

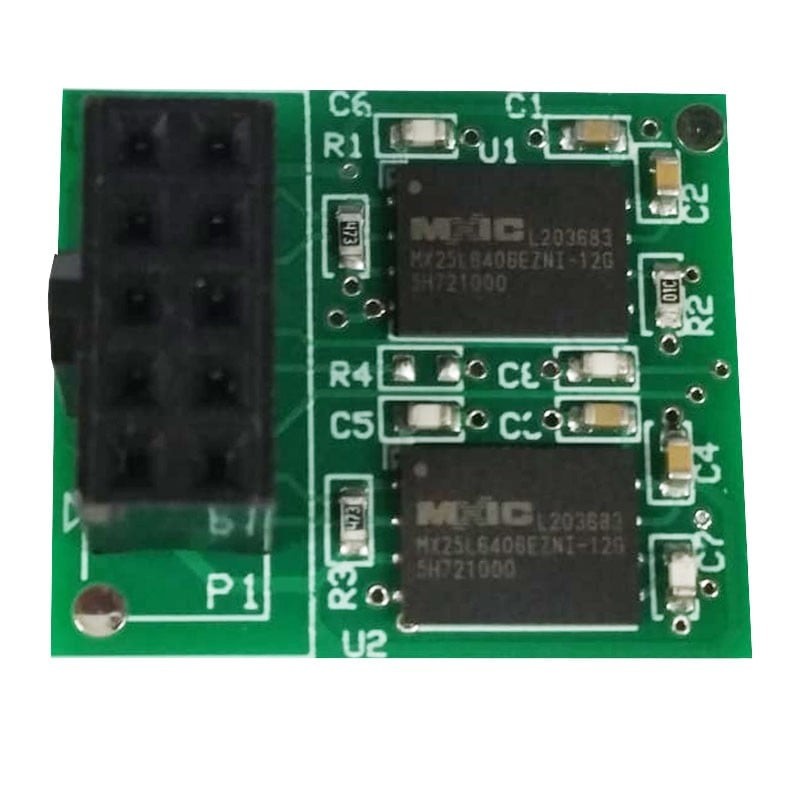

1 Stück steckbare Sprachanzeigetafel für die Zentralen der Serie VEDO (Code VEDOVOICE): Steckbare Erweiterungsplatine für Sprachmeldungen für Zentralen der Vedo-Serie. Hinzufügen von Sprachführungsfunktionen für die Verwaltung der Fernbedienungseinheit und für Audio-Nachrichten (Alarm und technische Nachrichten). EN50131 Klasse 2
Merkmale der Einsteckkarte:
- Modultyp Steckbare Sprachansagekarte
- Normen EN EN50131-1, Incert
- Maximale Stromaufnahme (mA) 1
- Verwaltung der Sprachführungsschnittstelle Ja
- Verwaltung von Audiomeldungen Ja
- Abmessungen: Höhe (mm) 24 Breite (mm) 21 Tiefe (mm) 12
- Betriebstemperatur: -10/+55°C
Technische Daten
- Kits:
- Einbruchmeldeanlage-Kits
- System:
- Mit Kabel
