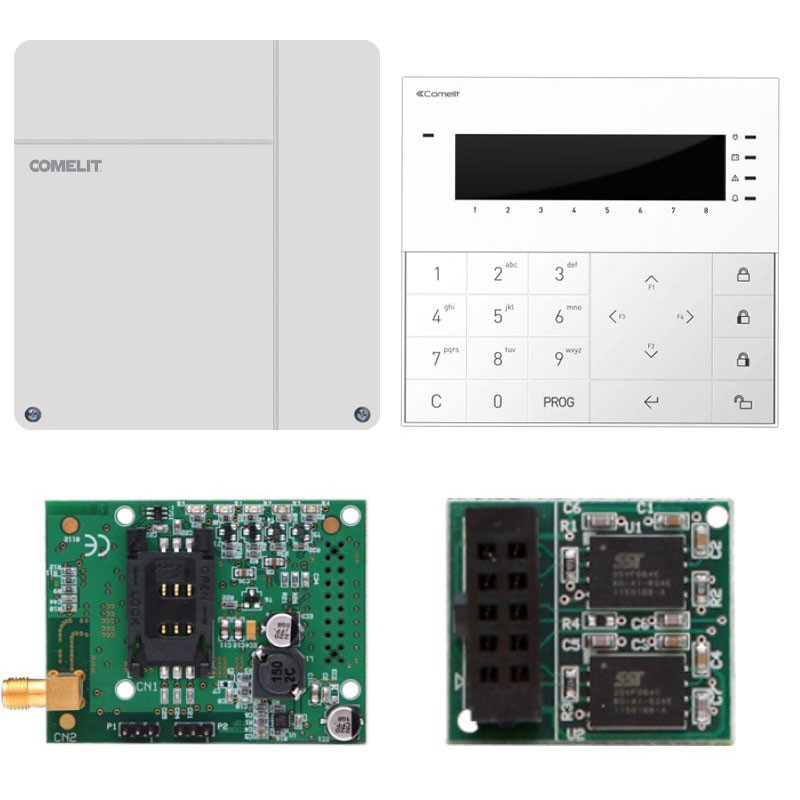

Technische Daten der Komponenten des Bausatzes:

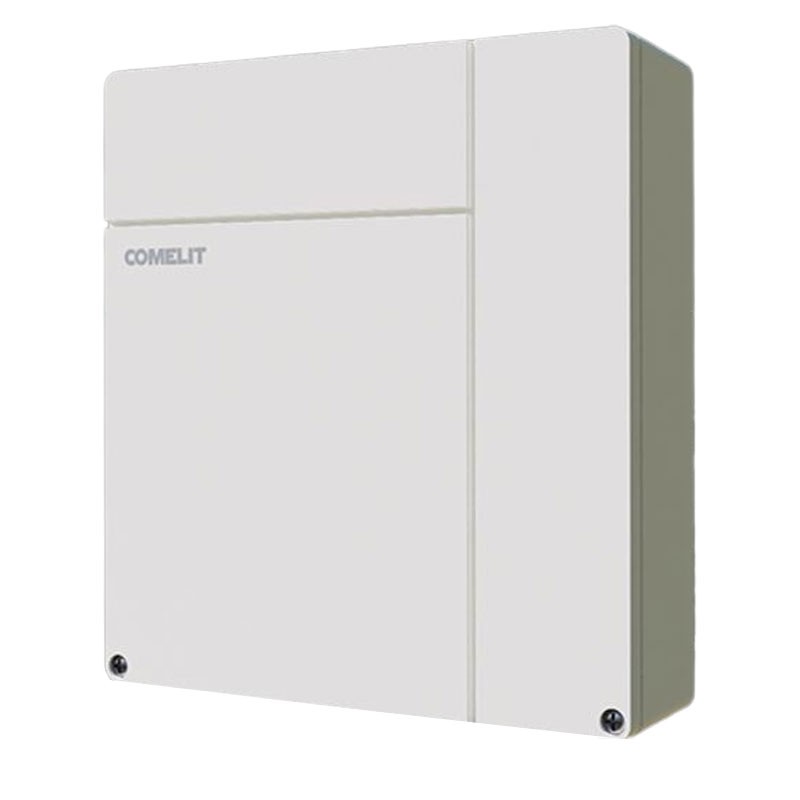

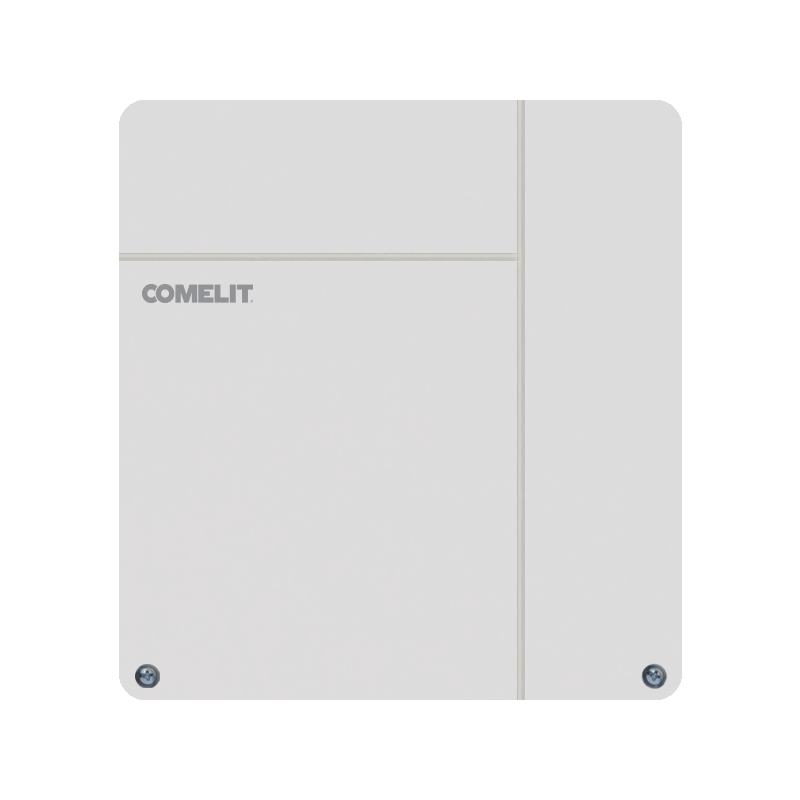

1 Stück Vedo 34 Zentrale, Kunststoffgehäuse, 1,5A Stromversorgung (Code VEDO34): Alarmzentrale der Serie Vedo in druckfester ABS-Wandbox mit 1,5A-Schaltnetzteil. Ausgestattet mit 8 integrierten Zonen, erweiterbar auf 34 gemischte Draht-/Funkzonen, 1 24-Stunden-Zone, Doppelfunktion für bis zu 68 Zonen, integriertem PSTN-Telefonkommunikator, seriellem RS485-Bus für den Anschluss zusätzlicher Module, 1 Relaisausgang und 2 Open-Collector-Ausgängen. Verwaltung von bis zu 8 Bereichen mit 8 verschiedenen Schaltprogrammen (Szenarien) und Tageszeitschaltuhren, 8 IN/OUT-Erweiterungen, 8 Näherungslesern, 8 Safe Key Tastaturen, 2 Safe Touch, 2 Planux/Mini Touch Manager und 2 Funkempfängern. Selbstrückstellende Sicherung für den Sirenenausgang, den seriellen RS485-Bus und die Sensorstromversorgung. Ausgestattet mit einem USB-Anschluss für den Anschluss an einen PC mit der Safe Manager-Konfigurationssoftware. Alle Zonen sind als NC, NO, einfach, doppelt und dreifach symmetrisch und als Doppelzone konfigurierbar. Abmessungen (B x H x T) 260 x 280 x 80 mm. EN50131 Klasse 2. Kompatibilität mit dem Mycomelit-Portal zur Anlagenverwaltung.



Technische Merkmale:

• Anzahl der Eingänge insgesamt: 8, erweiterbar auf 34
• Anzahl der Eingänge an Bord (n°) 8
• Doppelfunktion Ja
• Maximale Anzahl von Zonen mit Doppelfunktion (Nr.) 68
• Balance-Typ NO, NC, einfach, doppelt, dreifach
• Anzahl der Funkzonen (Nr.) 34
• Anzahl der Ausgänge (Nr.) 36
• Anzahl der Relaisausgänge an Bord der Steuereinheit: 1 (3A@24VDC)
• Anzahl der Bereiche (Nr.) 8
• Anzahl der Benutzercodes (Nr.) 32
• Anzahl der Errichtercodes (Nr.) 6
• Anzahl der verwalteten Bereiche (Nr.) 2
• Anzahl der Schaltprogramme (Szenarien) (Nr.)8
• Anzahl der Zeitschlitze (Nr.) 16
• Anzahl der Zeitschaltuhren (Nr.) 8
• Audiomeldungen - Text in Sprache (Nr.) 32
• Programmierung der Zentraleinheit USB, LAN
• Normen EN EN50131 Klasse 2, Incert
• Vom digitalen Communicator verwaltete Telefonnummern (Nr.) 4
• Vom Voice Communicator verwaltete Telefonnummern (Nr.) 16
• Bustyp der RS485-Verbindung
• Maximale Anzahl von E-Mail-Adressen (Nr.) 16
• Integrierter digitaler Kommunikator Ja
• Verwaltung der Sprachführungsschnittstelle Ja
• Software/Firmware-Merkmale App: Vedo - Safe Manager Software - MyComelit Kompatible Systemverwaltung
• Abmessungen: Höhe (mm) 275 - Breite (mm) 255 - Tiefe (mm) 75
• Gewicht: 1,7 kg
• Betriebstemperatur: -10/+55°C
• Material der Abdeckung: ABS
• Manipulationsschutz Ja
• Anzahl der IN/OUT-Erweiterungen (Nr.) 8
• Anzahl der Proximity-Leser (Nr.) 8
• Anzahl der Safekey-Tastaturen (Nr.) 8
• Anzahl der Safetouch Keypads (Nr.) 2
• Anzahl der Supervisors (Nr.) 2
• Anzahl der Funkempfänger (Nr.) 2
• Anzahl der PAL/IP-Bildkonvertierungsmodule (Nr.) 2
• Anzahl der verwalteten Kameras (Nr.) 16
• Audio-Modul Ja
• GSM-Modul Ja
• IP-Modul Ja
• Von der Stromversorgung des Steuergeräts gelieferter Strom: 1500
• Ausgangsspannung der Stromversorgung des Steuergeräts: 13,8 VDC
• Anzahl der integrierten Hilfsstromversorgungsausgänge (n°): 2
• Batterietyp: 12V / 7Ah

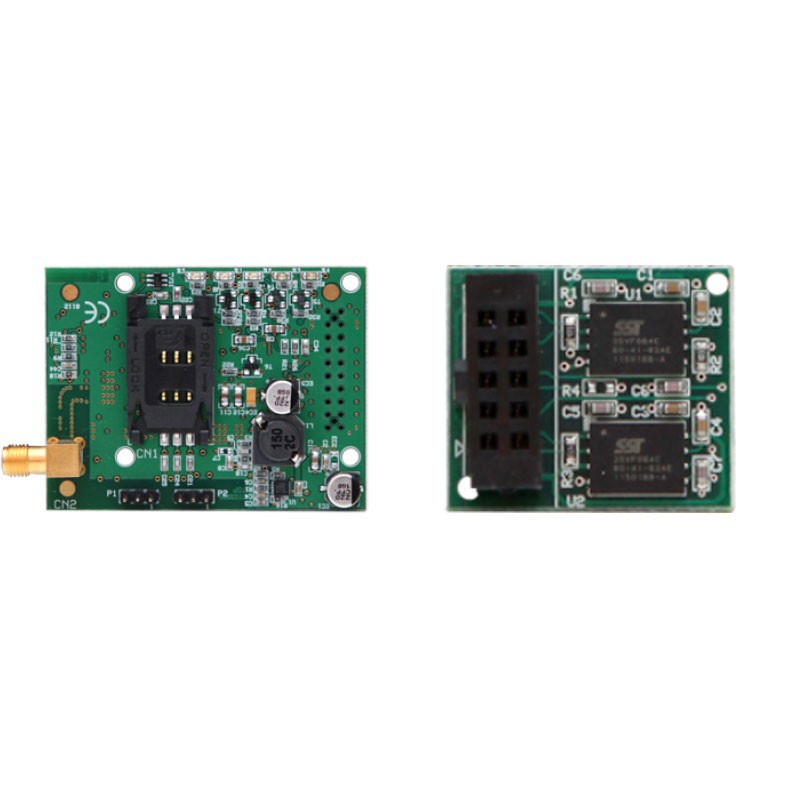

1 Stück GSM-Steckkarte fürSteuergeräte der Serie Vedo (Code VEDOGSM): GSM-Steckkarte für die Erweiterung der Steuergeräte der Serie Vedo. Ermöglicht den Versand von Telefonanrufen, SMS, MMS und E-Mails über das Datennetz. Kombiniert mit der Voice-Message-Karte VEDOVOICE ermöglicht sie die Fernverwaltung der Steuereinheit über SMS und Voice Communicator. Der Artikel ist für die Sicherheitsstufe 2 gemäß der Norm EN50131 zertifiziert.



Technische Eigenschaften:

• Modultyp Steckbare GSM-Karte
• 2G-Technologie Ja
• Normen EN EN50131-1, Incert
• Stromaufnahme im Bereitschaftszustand (mA) 10
• Sendestromaufnahme (mA) 60
• Bearbeitung von GSM-Anrufen Ja
• MMS-Nachrichtenabwicklung Ja
• SMS-Nachrichtenverwaltung Ja
• E-Mail-Verwaltung Ja
• Fernverwaltung Ja
• Abmessungen: Höhe (mm) 70 - Breite (mm) 48 - Tiefe (mm) 29
• Betriebstemperatur: -10/+55°C

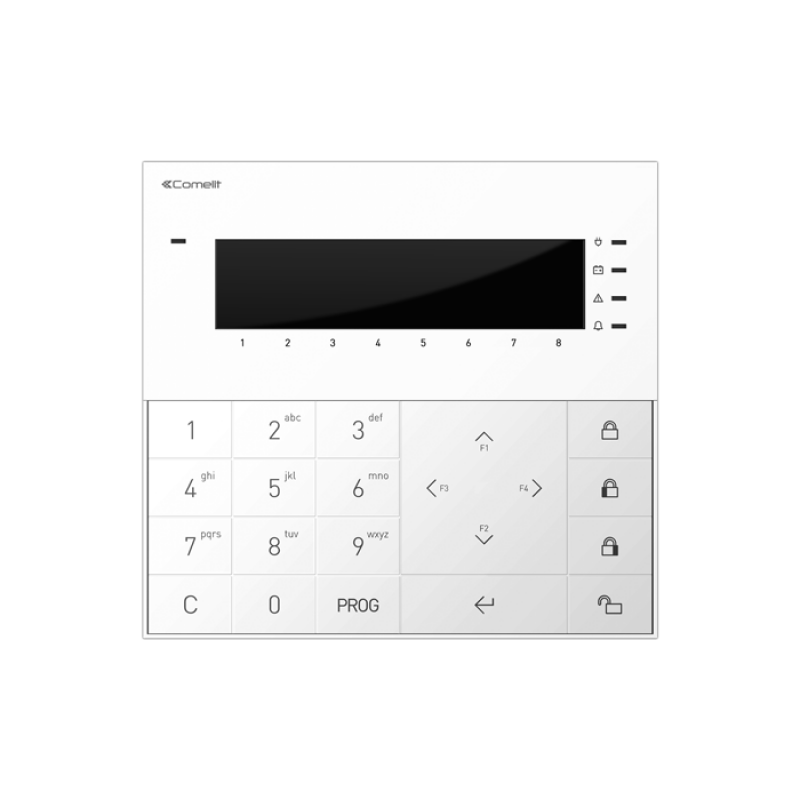

1 Stück Tastatur für Zentralen der Serie Vedo (Code VEDOKP): Soft-Touch-Tastatur mit alphanumerischem LCD-Bildschirm für die Verwaltung und Programmierung der Alarmzentralen der Serie Vedo. Ausgestattet mit: - 4 Signalisierungs-LEDs (Netzspannung, schwache Batterie, Störung und Alarm) - 2 Eingänge, frei programmierbar als NC, NO, einfache, doppelte, dreifache symmetrische und doppelte Eingänge - 4 konfigurierbare Funktionstasten - Sabotage- und Abrissschutztaste. Ein integrierter Lichtsensor ermöglicht die optimale Steuerung der Tastaturbeleuchtung. Das Gerät ist außerdem mit einem Summer für die akustische Signalisierung der verschiedenen Befehle ausgestattet. 8-flächiger Siebdruck. Abmessungen 137 x 127 x 24 mm.




Technische Merkmale:

• Alphanumerisches LCD-Display (2x16 Zeichen)
• Tastatur Typ Soft-Touch, mit Mikro-Schalter
• Anzahl der Tasten 4, konfigurierbar
• Anzahl der Eingänge (n°) 2
• Manipulation Manipulations-/Rissalarmaktivierung Ja
• Kompatible Zentralen: Vedo
• Interner Buzzer Ja
• Helligkeitssensor Ja
• Auf der Tastatur aufgedruckte Bereiche (Nr.) 8
• RS485-Anschluss Bustyp
• BUS-Terminierung On board, aktiviert
• RS485 Halbduplex-Anschlüsse (Nr.) 1
• Montage: Wandmontage, Standard 3-Modul-Kasten 503/503E oder ähnlich
• Art der Abdeckungsmaterialien: Kunststoff
• Farbe: Weiß
• Betriebstemperatur: -10/+40°C
• Abmessungen: Höhe (mm) 127 - Breite (mm) 137 - Tiefe (mm) 24
• Gewicht: 260 Gramm
• Versorgungsspannung 10÷15 VDC
• Absorption max 1W
• Absorption max (mA) 80
• Absorption im Bereitschaftszustand (mA) 30



1 Stück Plug-in-Sprachansagekarte für Zentralen der Serie Vedo (Code VEDOVOICE): Plug-in-Sprachansage-Erweiterungskarte für die Zentralen der Serie Vedo. Erweitert die Funktionen der Sprachsteuerung für die Fernverwaltung der Zentrale und der Sprachmeldungen (Alarm und technische Meldungen). EN50131 Klasse 2.



Technische Eigenschaften:

• Modultyp Steckbare Sprachansagekarte
• Normen EN EN50131-1, Incert
• Maximale Stromaufnahme (mA) 1
• Verwaltung der Sprachführungsschnittstelle Ja
• Verwaltung von Sprachnachrichten Ja
• Abmessungen: Höhe (mm) 24 - Breite (mm) 21 - Tiefe (mm) 12
• Betriebstemperatur: -10/+55°C
