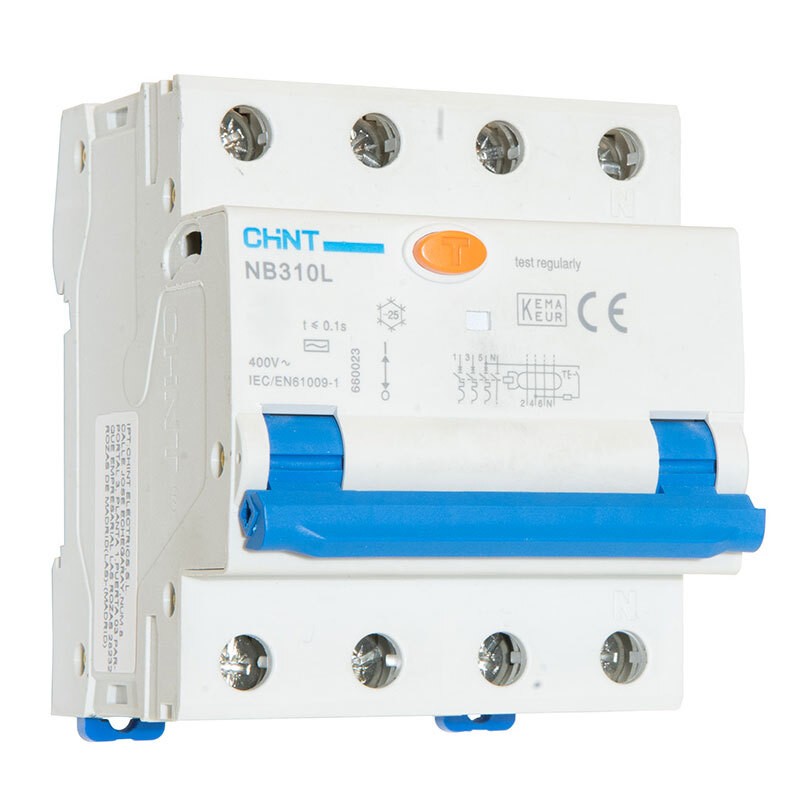

Chint Fehlerstrom und Leitungsschutzschalter NB310L-3PN 16A 3P+N 6KA 300MA 4 Module 255671
CHT 255671
6941498999411
Chint NB310L-3PN Fehlerstrom und Leitungsschutzschalter mit den folgenden Merkmalen:
- Anzahl der Pole: 3P+N
- Nennstrom: 16A
- Typ: A
- Kurve C
- Bemessungsdifferenzstrom: 300 mA
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 Vac
- Anzahl der Module: 4
- Schutzart: IP20
100,82 €
Verfügbare Artikel: 2
: 1
Der Fehlerstrom und Leitungsschutzschalter befindet sich neben dem Fehlerstromschutzschalter und integriert einen magnetischen Schutz mit einem thermischen und unterbricht den Strom, wenn nötig. Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der Fehlerstrom und Leitungsschutzschalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen:
- den magnetischen für Kurzschlüsse, die ein ganzes Gebäude durch die Gefahr eines Brandes gefährden können
- den thermischen für Überlastungen bei der Zufuhr elektrischer Energie (z. B. wenn mehrere Geräte in Betrieb sind)
- Der Fehlerstromschutzschalter, der die Person vor einem Stromausfall schützt.
Die Auslösung des Fehlerstromschutzschalters Typ A ist für wechselnde sinusförmige Differenzströme und für pulsierende unidirektionale Differenzströme, die plötzlich oder langsam ansteigen, gewährleistet (IEC 61008-1).
6kA Kompakte thermisch-magnetische Differenzialschutzschalter der Serie NB310L für den thermisch-magnetischen/Differenzialschutz. Besonders geeignet für den Schutz von Leitungen gegen Überlast und Kurzschluss sowie gegen direkte Kontakte. Vorgesehen für zivile, tertiäre und industrielle Anwendungen.
Eigenschaften:
- Bezugsnorm: IEC/EN 61009-1
- Anzahl der Pole: 3P+N
- Nennstrom: 16 A
- Auslösekurve: C
- Bemessungsspannung: 400 Vac
- Bemessungsfrequenz: 50/60 Hz
- Isolationsspannung: 500 Vac
- Stoßspannung: 4 kV
- Bemessungsausschaltvermögen: 6 kA
- Bemessungsbetriebsausschaltvermögen: 6 kA
- Verlustleistung: 12 W
- Anzahl der DIN-Module (1 DIN = 18 mm): 4
- Schutzart: IP20
- Abmessungen: 86x72x78 mm (HxBxT)
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 3P+N
- Kurve: C
- Ausschaltstrom: 6KA
- Art des Schalters: A
- Differentialstrom: 0.3 A
- Schutzart: IP20
- Ampere: 16A
- Stromkreisschutz: FI/LS-Schalter
