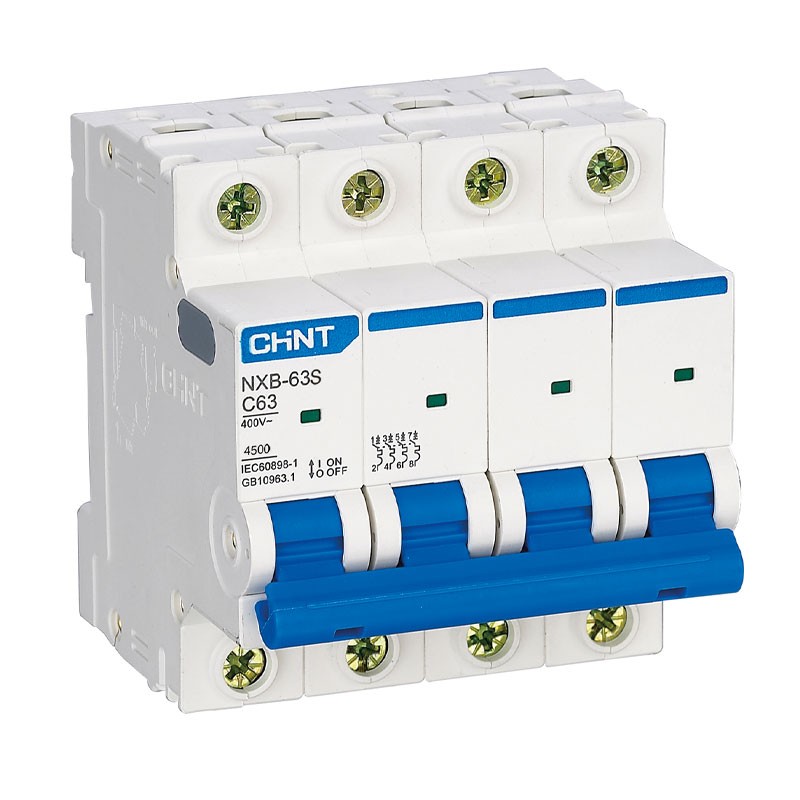

Chint NXB-63S Leistungsschalter 4P 25A 4,5 kA Kurve C 4M 296907
CHT 296907
6941716449087
Chint NXB-63S Leistungsschalter, zuverlässiger Schutz für Drehstromanlagen, mit folgenden Merkmalen:
-
Polzahl: 4P
-
Nennstrom: 25 A
-
Charakteristik: C
-
Nennspannung: 400 Vac
-
Ausschaltvermögen: 4,5 kA
-
Stoßspannung: 4 kV
-
Anzahl Module: 4
-
Schutzgrad: IP20
18,29 €
Verfügbare Artikel: 2
: 1
Chint Leistungsschalter - Effektiver Schutz für Drehstromkreise
Der Leistungsschalter NXB-63S/C25-4P-4,5 ist ein Schutzgerät, das entwickelt wurde, um den Stromkreis bei Überlastungen oder Kurzschlüssen automatisch zu unterbrechen, wodurch die Sicherheit und der kontinuierliche Betrieb der Anlage gewährleistet wird. Dank der 4 Pole ist er ideal für Drehstromsysteme mit Neutralleiter und findet Anwendung in sowohl Wohn- als auch Gewerbeumgebungen.
Zertifizierte Zuverlässigkeit gemäß IEC-Normen
Hergestellt in Übereinstimmung mit der Norm IEC/EN 60898-1, gewährleistet dieser Leistungsschalter eine Ausschaltleistung von 4,5 kA, geeignet zum Schutz der Endverteilung in kleinen und mittleren Anlagen. Die Begrenzungsklasse 3 garantiert eine hohe Fähigkeit zur Reduzierung der durchgehenden Energie, wodurch Schäden im Fehlerfall minimiert werden.
Kurve C - Gleichgewicht zwischen Empfindlichkeit und Selektivität
Der Leistungsschalter zeichnet sich durch eine Charakteristik C aus, die das Eingreifen bei Überströmen von 5 bis 10 Mal dem Nennstrom (25 A) ermöglicht. Diese Eigenschaft macht ihn ideal für:
-
Hausinstallationen
-
Sekundäre Verteilerschränke
-
Anwendungen mit mäßig induktiven Lasten (kleine Motoren, Transformatoren, usw.)
Schnelle Installation und Integration in DIN-Schränke
Dank des 4-Modul-Formats und der kompakten Abmessungen passt der Leistungsschalter perfekt in standardmäßige modulare Schaltschränke. Der Schutzgrad IP20 gewährleistet eine gute Sicherheit gegen direkten Kontakt, wodurch das Gerät für die Montage in geschützten Schaltschränken geeignet ist.
Kompatibilität mit funktionalen Zubehörteilen
Das Gerät ist mit folgendem Zubehör ausstattbar:
-
Hilfskontakte Serie AX-X1
-
Alarmkontakte Serie AL-X1
-
Auslösespulen Serie SHT-X1
-
Unterspannungsspulen Serie UVT-X1
Nicht kompatibel mit Differenzialmodulen, daher ist für den Differenzschutz die Verwendung externer oder spezieller Geräte erforderlich.
Empfohlene Anwendungen
Dank seiner Konfiguration und technischen Eigenschaften ist der Leistungsschalter NXB-63S/C25-4P geeignet für:
-
Drehstromverteilerschränke
-
Zivile und gewerbliche Installationen
-
Schutz von Mischlasten (Beleuchtung, Steckdosen, kleine Motoren)
-
Systeme, die Integration mit Fernabschaltern erfordern
Technische Merkmale Chint Leistungsschalter
| Polzahl | 4P |
| Nennstrom (In) | 25 A |
| Charakteristik | C |
| Nennspannung (Vn) | 400 Vac |
| Frequenz | 50 / 60 Hz |
| Ausschaltvermögen (Icn) | 4,5 kA |
| Stoßspannung (Uimp) | 4 kV |
| Begrenzungsklasse | 3 |
| Verlustleistung | 4,5 W |
| Anzahl DIN-Module | 4 (72 mm) |
| Schutzgrad | IP20 |
| Abmessungen (H × B × T) | 81 × 72 × 78 mm |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 4.5KA
- Schutzart: IP20
- Ampere: 25A
- Stromkreisschutz: Leitungsschutzschalter
