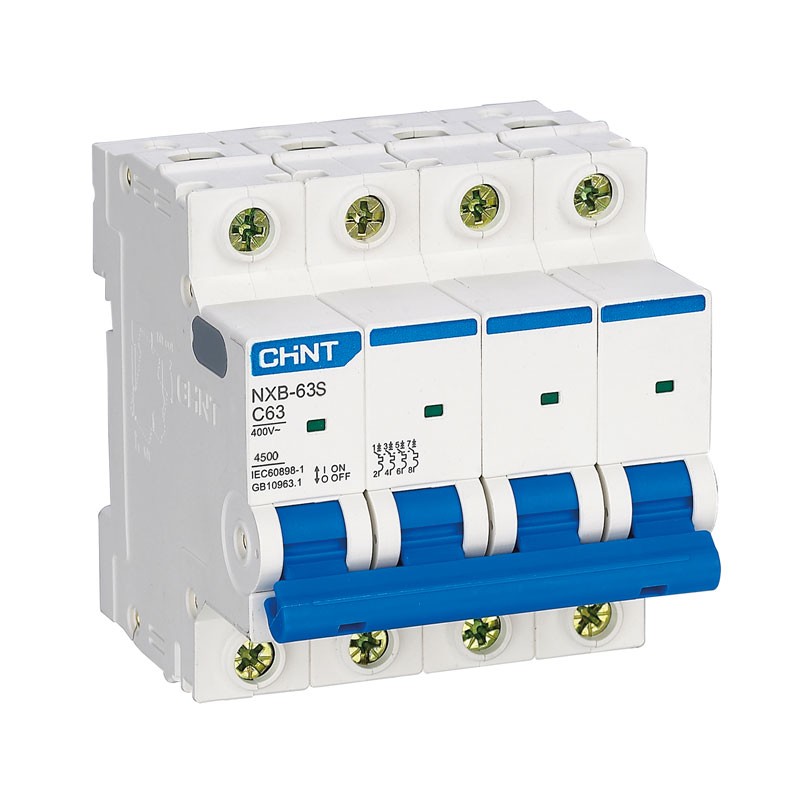

Chint Leistungsschalter NXB-63S 4P 16A 4,5kA C 4M 296905
CHT 296905
6941716449063
Chint Schutzschalter NXB-63S, Komplettschutz für Dreiphasenleitungen mit Neutralleiter, mit folgenden Merkmalen
-
Anzahl der Pole: 4P
-
Nennstrom: 16 A
-
Auslösekurve: C
-
Bemessungsspannung: 400 Vac
-
Ausschaltvermögen: 4,5 kA
-
Anzahl der Module: 4
-
Schutzart: IP20
17,25 €
Verfügbare Artikel: 13
: 12
Chint Leistungsschalter für Sicherheit und Zuverlässigkeit
Bietet kombinierte Sicherheit: thermischer Schutz gegen Überlastungen und schneller magnetischer Schutz bei Kurzschlüssen (5÷10× In). Die C-Kurve macht ihn vielseitig einsetzbar für Anwendungen im Haushalt und in der Leichtindustrie, wie Pumpen, Motoren oder elektrische Instrumente.
Die Kurve C verträgt kurzzeitige Überströme bis zum Fünf- bis Zehnfachen des Nennstroms und wird häufig in Hausinstallationen eingesetzt.
Konzipiert für dreiphasige Installationen
Die 4-polige Konfiguration macht ihn perfekt für Leitungen mit Phase und Nullleiter. Mit einer dreiphasigen Nennspannung von 400 Vac und einem Strom von 16 A eignet er sich für eine Vielzahl von Anwendungen in Haushalten oder Sekundäranlagen in der Industrie.
Das Ausschaltvermögen von bis zu 4,5 kA und die 4 kV-Stoßspannung in der Begrenzungsklasse 3 schützen Schaltanlagen und Geräte effektiv und schnell vor größeren Fehlern.
Kompakte Bauweise und einfache Installation
Mit seinen kompakten Abmessungen und der 35-mm-Hutschienenmontage belegt er nur 4 Module und ist damit ideal für Schaltschränke mit begrenztem Platzangebot und einfacher Verdrahtung.
Die Verlustleistung von nur 3,5 W reduziert die Wärmeverluste und den Verbrauch und verbessert die Gesamtleistung der Schaltanlage, insbesondere in häuslichen oder gewerblichen Umgebungen.
Kompatibles Zubehör
Hilfskontakt (AX-X1), Alarmkontakt (AL-X1), Auslösespule (SHT-X1) oder Mindestspannungsspule (UVT-X1) können für eine erweiterte Integration hinzugefügt werden. Nicht kompatibel mit Differenzialmodulen.
Technische Daten
| Pol / Neutralleiter | 4P (3F + N) |
|---|---|
| Nennstrom In | 16 A |
| Auslösekurve | C |
| Bemessungsspannung Vn | 400 Vac |
| Frequenz | 50/60 Hz |
| Uimp | 4 kV |
| Unterbrechungskapazität Icn | 4,5 kA |
| Begrenzungsklasse | 3 |
| Verlustleistung | 3,5 W |
| DIN-Module | 4 Module |
| Schutzart | IP20 |
| Abmessungen (H×B×T) | 81 × 72 × 78 mm |
| Kompatibles Zubehör | AX-X1, AL-X1, SHT-X1, UVT-X1 |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 400VAC
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 4.5KA
- Schutzart: IP20
- Ampere: 16A
- Stromkreisschutz: Leitungsschutzschalter
