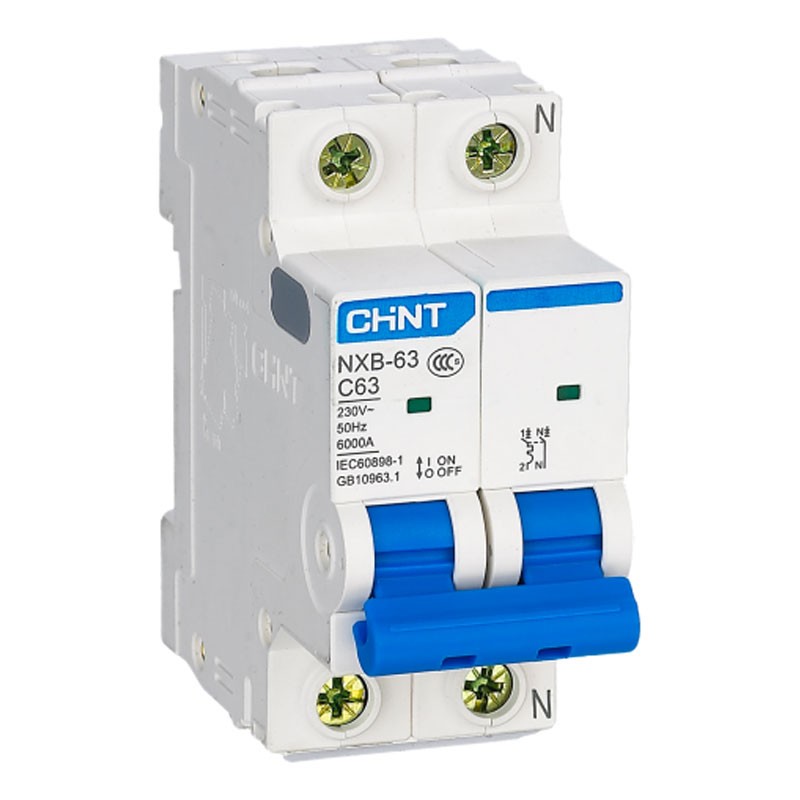

Chint Leistungsschalter NXB-63S 1P+N 20A 4,5kA C 2M 296750
CHT 296750
6941716447519
Chint Leistungsschalter NXB-63S, Überlast- und Kurzschlussschutz, mit folgenden Merkmalen:
-
Anzahl der Pole: 1P+N
-
Nennstrom: 20 A
-
Auslösekurve: C
-
Bemessungsspannung: 230 Vac
-
Ausschaltvermögen: 4,5 kA
-
Anzahl der Module: 2
-
Schutzart: IP20
6,55 €
Verfügbare Artikel: 5
: 3
Häufig zusammengekauft
Chint Schutzschalter - Zuverlässiger Schutz für die Endverteilung
Der thermisch-magnetische Schutzschalter ist die ideale Lösung für den Schutz gegen Überströme, Überlastungen und Kurzschlüsse in der Haus- und Gebäudeinstallation. Ausgestattet mit einer Auslösekurve C bietet er einen präzisen Schutz für moderate induktive Lasten wie Leuchten, Steckdosen und kleine Motoren.
Die C-Kennlinie ist in der Lage, kurzzeitige Überströme bis zum Fünf- bis Zehnfachen des Nennstroms zu tolerieren und wird in der Hausinstallation häufig eingesetzt.
Kompakte, normenkonforme Bauweise
Mit einer Breite von 2 DIN-Modulen lässt sich dieses Gerät leicht in Standardschalttafeln integrieren. Die Begrenzungsklasse 3 gewährleistet eine schnelle Reaktion im Falle eines Kurzschlusses und erhöht die Sicherheit der Anlage. Dank der Schutzart IP20 ist das Gerät für geschützte Umgebungen geeignet.
Hohe technische Leistung
Der Leistungsschalter arbeitet mit einer Nennspannung von 230 V und hält einer Stoßenergie von bis zu 4 kV stand, wodurch die Stabilität der Anlage auch bei Überspannungen gewährleistet ist. Mit einem Nennausschaltvermögen von 4,5 kA eignet er sich für zahlreiche Anwendungen im privaten und gewerblichen Bereich.
Kompatibilität mit Schutzzubehör
Er kann mit Hilfskontakten (AX-X1), Alarmkontakten (AL-X1), Auslösespulen (SHT-X1) und Mindestspannungsspulen (UVT-X1) ausgestattet werden. Er ist nicht mit Differenzialmodulen kompatibel, bietet aber einen vollständigen thermisch-magnetischen Schutz.
Technische Daten Chint Leistungsschalter
| Anzahl der Pole | 1P+N |
|---|---|
| Nennstrom (In) | 10 A |
| Auslösekurve | C |
| Nennspannung (Vn) | 230 Vac |
| Frequenz | 50/60 Hz |
| Stoßspannung (Uimp) | 4 kV |
| Unterbrechungskapazität (Icn) | 4,5 kA |
| Begrenzungsklasse | 3 |
| Verlustleistung | 3W |
| Anzahl der DIN-Module | 2 |
| Schutzart | IP20 |
| Abmessungen (H × B × T) | 81 × 36 × 78 mm |
| Kompatibles Zubehör | AX-X1, AL-X1, SHT-X1, UVT-X1 |
Technische Daten
- Spannung: 230VAC
- Module: 2
- Pole: 1P+N
- Kurve: C
- Ausschaltstrom: 4.5KA
- Schutzart: IP20
- Ampere: 20A
- Stromkreisschutz: Leitungsschutzschalter
