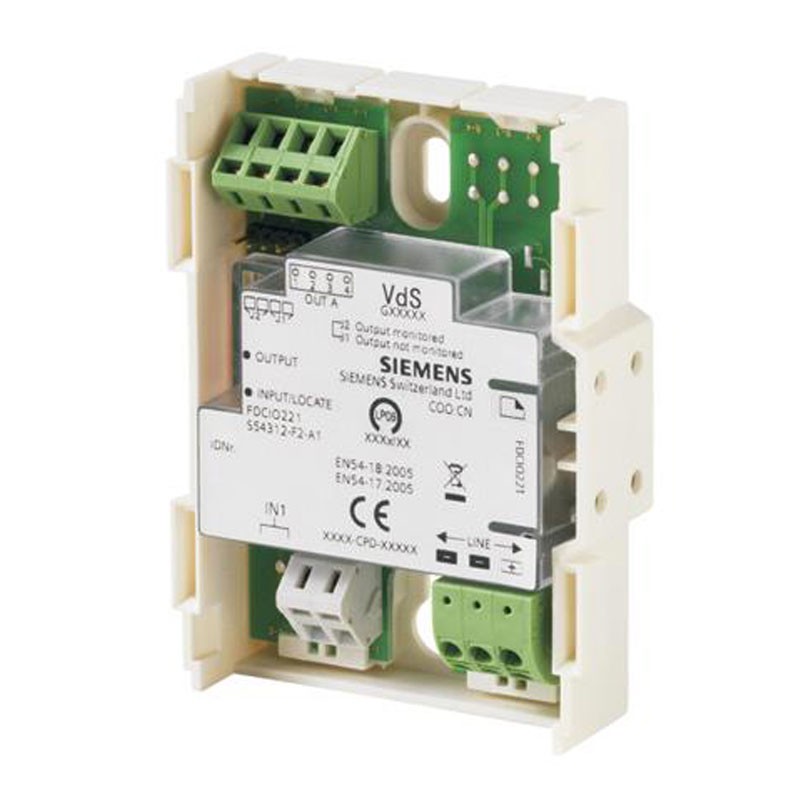

Siemens FDCIO221 1 Eingangs-/Ausgangsmodul adressiert 12-33V DC S54312-F2-A1
SIE S54312-F2-A1
Siemens FDCIO221 Modul mit 1 adressierten Eingang und 1 Ausgang, Leitungssteuerung und potentialfreiem Relais. Ideal für die Aktivierung von technischen Alarmen und die Steuerung von Geräten, mit folgenden Merkmalen:
-
Eingang: 1 potentialfreier Kontakt (NO/NC)
-
Relaisausgang: AC 22 V, 2 A / DC 30 V, 2 A (potenzialfrei)
-
Kommunikationsprotokoll: FDnet / C-NET
-
Spannungsversorgung: 12 - 33 VDC
-
Ruhestrom: Max. 0,4 mA
-
Abmessungen: 95x71x23 mm (BxHxT)
56,36 €
Verfügbare Artikel: 21
Kompaktes Eingangs-/Ausgangsmodul für intelligente Feuerlöschsysteme
Adressierbares Modul mit 1 Eingang und 1 Ausgang für Brandmeldesysteme mit FDnet- oder C-NET-Schleifen zur dezentralen Überwachung und Steuerung technischer Geräte oder Alarme.
Dank seiner kompakten Größe und seiner vielseitigen Konfiguration lässt es sich leicht in professionelle Brandmeldesysteme integrieren und ist somit ideal für die Verwaltung von Brandschutztüren, Lüftern, Sprinkleranlagen, technischen oder Statussignalen.
Überwachter Eingang für technische Signalisierung oder Alarme
Das Modul verfügt über einen digitalen Eingang für NO/NC-Kontakte, der überwacht wird auf:
-
Leitungsunterbrechungen
-
Kurzschlüsse
Dank der mitgelieferten Abschlusswiderstände ist es möglich, das Kontaktverhalten direkt von der Brandmeldezentrale aus zu konfigurieren und zu wählen, ob Statusmeldungen oder Alarmauslösungen gesendet werden sollen.
Konfigurierbarer Relaisausgang
Der Ausgang kann in zwei Modi verwendet werden:
Unüberwachtes potentialfreies Relais:
-
AC 22 V, 2 A (max. 44 VA)
-
DC 30 V, 2 A (max. 60 W)
Überwacht (erfordert DC 24 V Hilfsstromversorgung):
-
DC 30 V, 2 A
Der Ausgang ist ideal für die direkte Steuerung von technischen Geräten, wie z.B.:
-
Meldegeräte (Sirenen, Baken)
-
HLK-Anlagen
-
Aufzugssteuerungen
-
Motoren für automatische Rollläden und Öffner
Einfache und zuverlässige Installation
-
Integrierter Leitungstrenner
-
Automatische Adresszuweisung beim Systemstart
-
Transparentes Gehäuse für LED-Sichtbarkeit
-
Schnelle Montage auf DIN-Schiene (TS35) oder im optionalen Gehäuse FDCH221 für Schutzart IP65
-
Spannungsversorgung und Kommunikation über Standard-Zweidrahtleitung
Technische Daten Siemens Eingangs-/Ausgangsmodul
| Parameter | Wert |
|---|---|
| Typ | 1 Eingangs- / 1 Ausgangsmodul adressiert |
| Eingang | 1 potentialfreier Kontakt (NO/NC) |
| Überwachung der Eingänge | Ja, mit Abschlusswiderständen (im Lieferumfang enthalten) |
| Relaisausgang | AC 22 V, 2 A / DC 30 V, 2 A (potenzialfrei) |
| Überwachter Betrieb | Ja, mit 24 VDC Hilfsstromversorgung |
| Kommunikationsprotokoll | FDnet / C-NET |
| Spannungsversorgung | 12 - 33 VDC |
| Ruhestrom | Max. 0,4 mA |
| Verdrahtungsklemmen | 0,2 - 2,5 mm² |
| Status-LEDs | Alarm, Fehler, Test, Standort |
| Kompatibilität | Siemens FS20 / FS720 Zentralen |
| Betriebstemperatur | -25 ÷ +70 °C |
| Temperatur bei Lagerung | -30 ÷ +75 °C |
| Relative Luftfeuchtigkeit | ≤ 95% (ohne Kondensation) |
| Abmessungen (B x H x T) | 95 x 71 x 23 mm |
| Schutzart | IP30 / IP65 (mit Gehäuse FDCH221) |
| Normen | EN 54-17, EN 54-18 |
