Notifier 3 Relaisplatine für Melder der VGS Serie STS3REL
NOT STS3REL
Notifier 3 Relaisplatine für Melder der Serie VGS:
- Relaiskontaktleistung: 24 Vdc - 1A
- Betriebsspannung: 10,2 Vdc bis 28 Vdc
Prüfen Sie beim Einschalten, ob die Stromversorgung des Melders zwischen den oben beschriebenen Werten liegt. Einfacher Anschluss an die Hauptplatine des Melders.
Kompatibel für den direkten Einbau in Melder der Serien: S2096, S2097, S2130, S2155, S23xx, S14xx, S24xx.
40,77 €
Verfügbare Artikel: 14
: 9

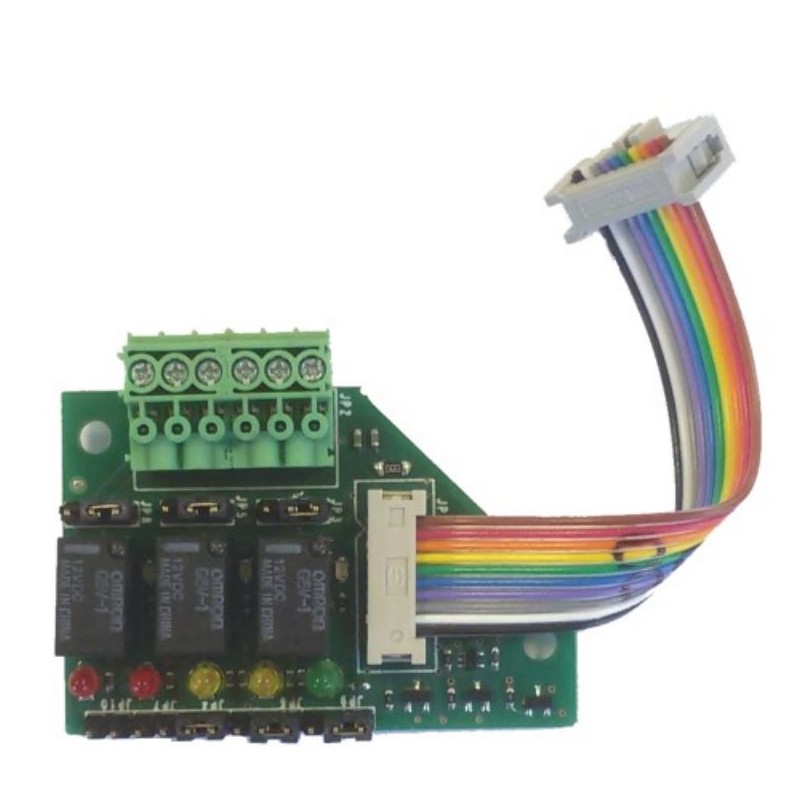

Die 3-Relais-Platine (STS3REL) für Gaswarngeräte der Serie SMART3/SMARTS bietet Ausgänge mit spannungsfreien Kontakten:
- Der erste Ausgang ist mit der Störungs- und Überwachungssignalisierung verbunden
- Der zweite Ausgang kann mit Melderalarm 1 oder Alarm 2 verknüpft werden
- Der dritte Ausgang kann mit Melderalarm 2 oder Alarm 3 verknüpft werden.
Die Platine ist mit einem Flachkabel mit Stecker ausgestattet, das in den entsprechenden Anschluss auf der Meldersockelplatine eingesteckt wird.
HINWEIS: Bei Verwendung mit Meldern der Serie SMARTS kann die den 3 Relais zugeordnete Funktion im Melder geändert werden.
Montagehinweise:
- Die Montage des STS3REL muss bei ausgeschaltetem Melder erfolgen.
- Stecken Sie die Pfosten an den angegebenen Stellen in die Löcher des Meldersockels.
- Stecken Sie den Stecker am Ende des Flachkabels der 3-Relais-Platine in den entsprechenden Stecker am Sockel des SMART; richten Sie den Vorsprung des Steckers auf das Innere der Schaltung
- Ziehen Sie die Schrauben an den Pfosten an, um die Relaisplatine zu befestigen. Wenn die Montage abgeschlossen ist, werden Sie feststellen, dass die Klemmenleiste nach oben, d.h. in Richtung der Klemmenleiste des Detektors zeigt.
- Führen Sie die Verdrahtung durch
- Schalten Sie den Detektor ein
Die STS3REL-Platine wurde mit dem Ziel entwickelt, in Systemen eingesetzt werden zu können, für die ein funktionales Sicherheitsniveau von SIL2 erforderlich ist. Um dies zu gewährleisten, sind drei Schritte erforderlich:
- Die Relais müssen normal erregt sein
- Bei der Installation muss eine 1,33-A-Sicherung an den Ausgang jedes Relais angeschlossen werden.
- Überprüfen Sie die Funktion der Relaiskontakte mindestens einmal pro Jahr, indem Sie das Gaswarngerät testen und die Relais auf Auslösung überprüfen.
Es gibt noch keine Bewertung
Technische Daten
- Art: Schnittstellenkarte
