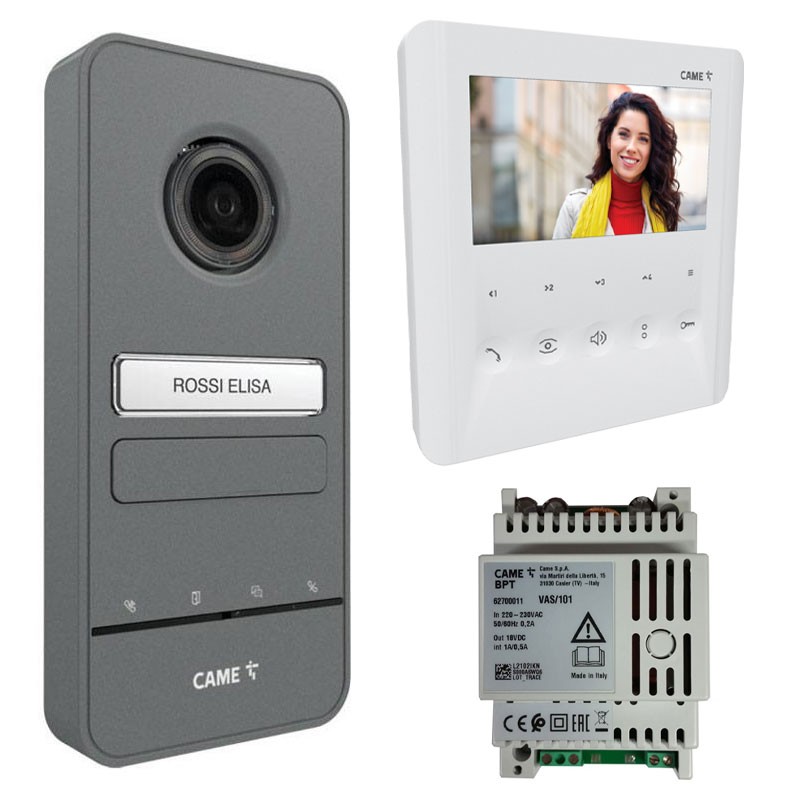

Spezifikationen der einzelnen Komponenten des Bausatzes:

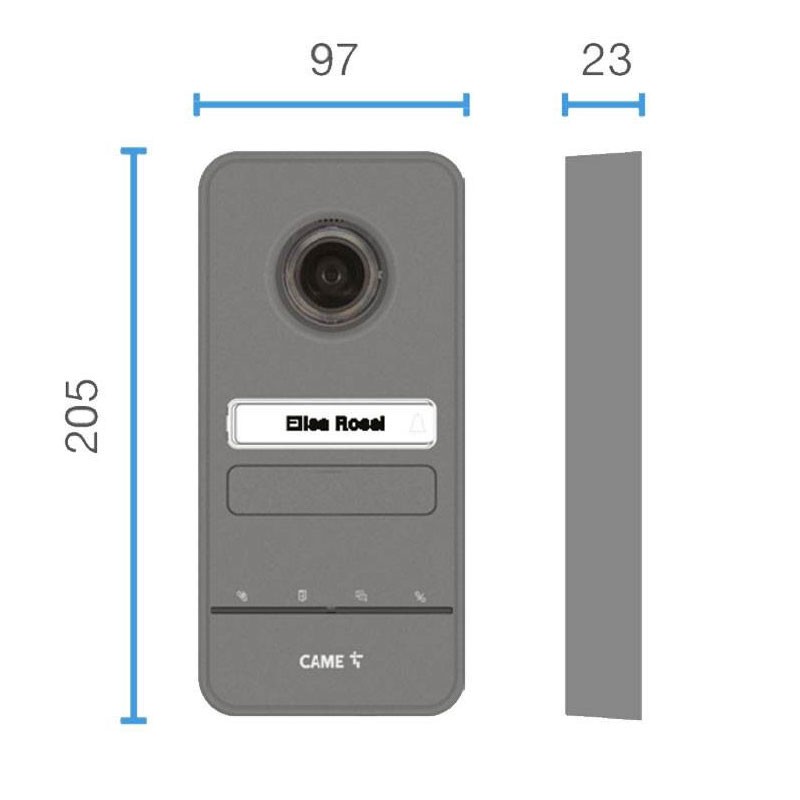

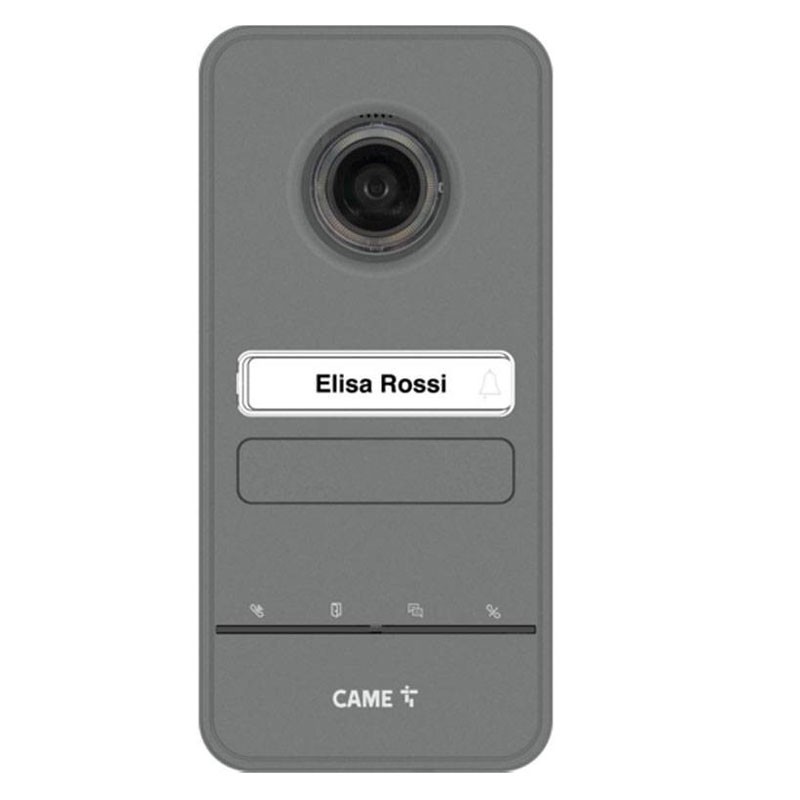

LHS-Türstation V/01 PLUS Code 840AA-0050:

• Monolithische Video-Türstation für X1-System, erweiterbar auf bis zu 4 Gespräche, mit Bluetooth und integriertem RFID-Leser für die Zutrittskontrolle
• Oberfläche aus Zamak, Schlagfestigkeit IK09
• Ausgestattet mit PAL-Kamerasensor mit 728 x 560 Auflösung und integriertem Mikroprozessor zur digitalen Signalverarbeitung
• Weitwinkelobjektiv mit 98° horizontaler und 72° vertikaler Blende
• Ermöglicht die Zugangskontrolle über Proximity-Karten mit integriertem 125kHz-RFID-Leser und über BT Automation APP dank Bluetooth-Konnektivität
• Zwei Ausgänge für die Steuerung des Elektroschlosses und einer zusätzlichen Türöffnung sind verfügbar
• Ermöglicht die Einstellung des Mikrofontons, des Lautsprechers und der Aktivierungszeit des Elektroschlosses
• Schlüssel mit Namensschild mit weißer Hintergrundbeleuchtung
• Die Programmierung kann manuell, über die App SetUp (über das CAME Key-Gerät) oder über die Programmiersoftware bei Systemen mit VA/01 erfolgen
• Wasser- und Staubschutzklasse IP54

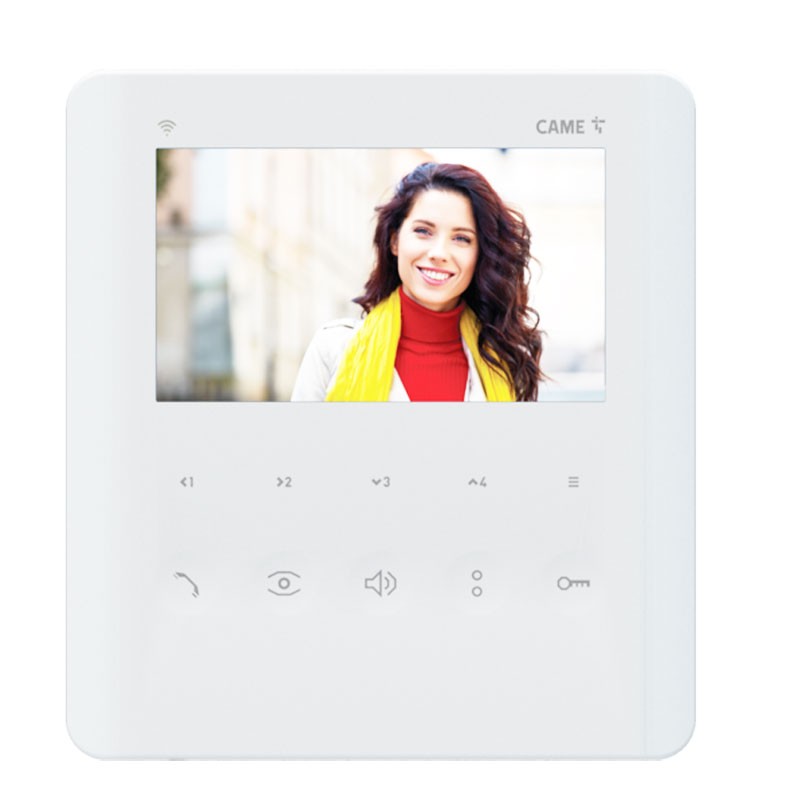

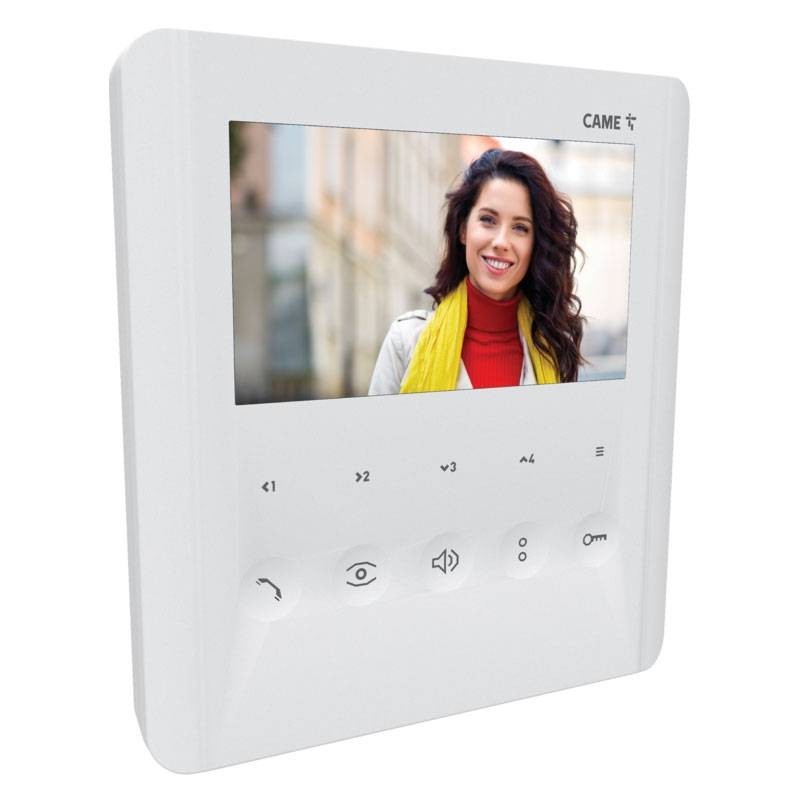

Came BPT PLX V Video-Türsprechanlage mit Freisprecheinrichtung für X1-Systeme Code 840CH-0110:

• Soft-Touch-Tasten
• 5" LCD-Display mit OSD
• 4 Tasten für Gegensprechanrufe oder Hilfsbefehle
• Weiße Farbe
• Verdeckte Signalisierungs-LEDs
• Automatische Einschaltung des Türstationsvideos
• Hochwertiges Freisprech-Audio
• Soft-Touch-Tasten
• Master/Slave-Funktion und Video Dribble-Funktion zwischen Nebenstellen bei gleichzeitigem Anruf



PLX ist die Video-Türsprechstelle mit Freisprechfunktion in modernem, minimalistischem Design, eleganter, mattweißer Oberfläche und einem 5 mm großen Display. Sie verfügt über Soft-Touch-Tasten mit verdeckten Anzeige-LEDs, hat keine Löcher in der Front für Lautsprecher und Mikrofon und ist nur 24 mm dick. Das große Display mit einer Auflösung von 480 x 272 Pixel ist mit einem OSD zur Einstellung von Farbe, Helligkeit und Kontrast ausgestattet.




Funktionen und Vorteile:

• Ausgestattet mit einer Taste zum Einstellen/Ausschließen des Ruftons
• Wandmonitor mit 5-Farben-LCD-Display, ausgestattet mit OSD zur Einstellung der Videoparameter (Helligkeit, Farbe, Kontrast)
• Die 5 Haupttasten ermöglichen die Verwaltung der Hauptfunktionen wie Beantworten und Auflegen von Gesprächen, Türöffnung, automatische Videoeingabe von Türstationen, Einstellung/Ausschluss des Ruftons (mit LED-Signalisierung bei Ausschluss) und Senden eines programmierbaren Zusatzbefehls
• Geeignet für Mehrbenutzersysteme, da es bis zu 6 Intercom-Rufe und das Senden des "Panik"-Signals für einen Hilferuf an den Pförtner ermöglicht
• Ermöglicht bei entsprechender Konfiguration bis zu 4 zusätzliche Hilfsbefehle als Alternative zum Intercom-Ruf
• Ermöglicht die Verwaltung der Funktion "Toröffner" und die Anzeige des Status des gesteuerten Tores über LEDs
• Inklusive Halterung für die Wandmontage auf der Dose 503 (horizontal oder vertikal) und auf der runden Dose Ø 60 mm




Technische Daten:

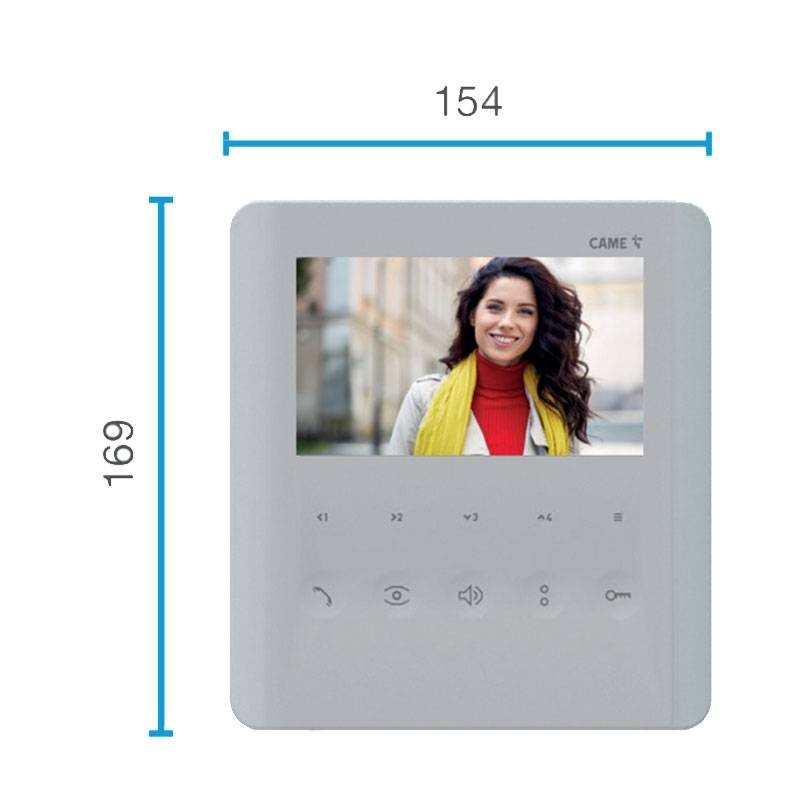

• Abmessungen (mm) 155 x 170 x 25
• Speisung vom BUS (V) 15 ÷ 20 DC
• Absorption vom BUS (mA) 200
• Absorption im Bereitschaftszustand (mA) <1
• Betriebstemperatur (°C) +5 ÷ + 40
• Schutzart (IP) 30
• Videonorm PAL/NTSC
• Farbe Weiß

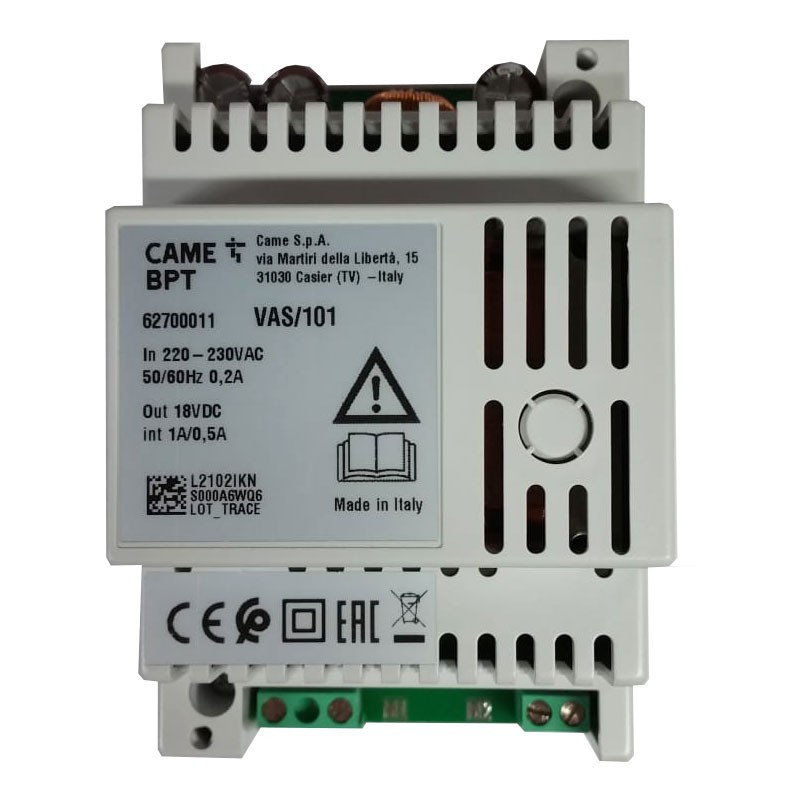

Spannungsversorgung VAS/101 62700011:

• Zusatznetzteil 18 V DC - 1000 mA
• Kunststoffgehäuse zum Einbau in Schaltschränke (EN50022) und niedrige DIN-Module der Größe 4
• Komplette Elektronikplatine zur Versorgung von Türeinheiten und internen Erweiterungen (18 V DC - 1000 mA max) mit elektronischem Schutz gegen Überlast oder Kurzschluss
• Stromversorgung aus dem Netz 230V AC 50/60 H
• Schutzart IP30 gegen Wasser und Staub
