Einbruchmeldezentrale mit 8 Drahtanschlüssen, erweiterbar auf bis zu 32 Draht- oder Funkanschlüsse. Verfügt über 1 lokalen Relaisausgang, 1 RS485-Busleitung für den Anschluss von Erweiterungsmodulen, Tastaturen und Transponderschlüssel-Lesegeräten. Integrierte LAN-Schnittstelle für die Fernverbindung über die Came Cloud, die Anbindung an Came Domotic 3.0 Hausautomationssysteme und die Integration in Onvif IP CCTV-Systeme. Unterstützt 4 Bereiche und 32 Szenarien für die Systemverwaltung. Anschluss an das PSTN- und GPRS/3G-Netz über optionale Module.

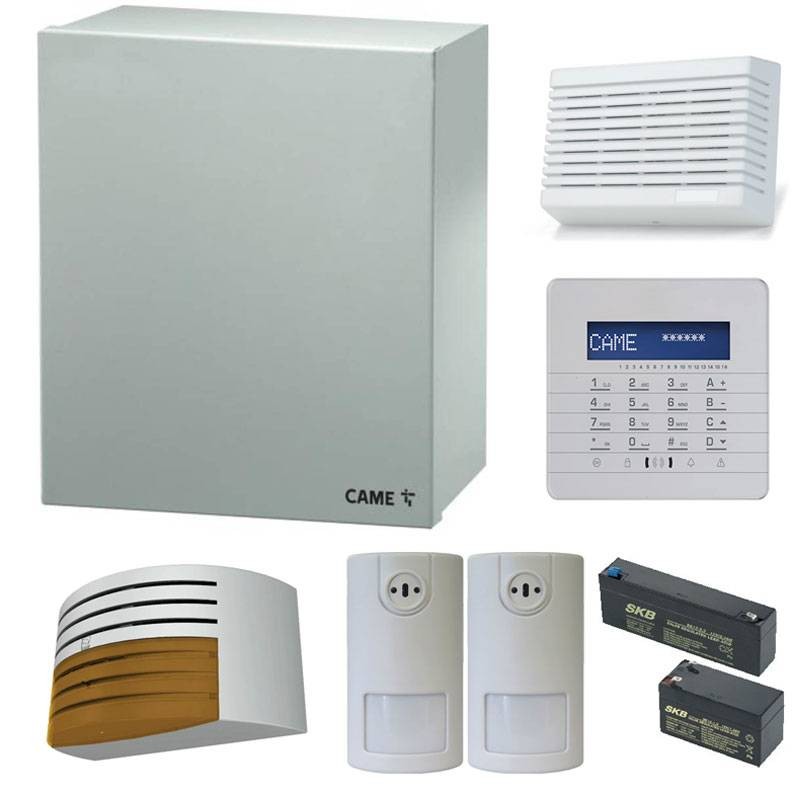

Spezifikationen der Komponenten des Kits:

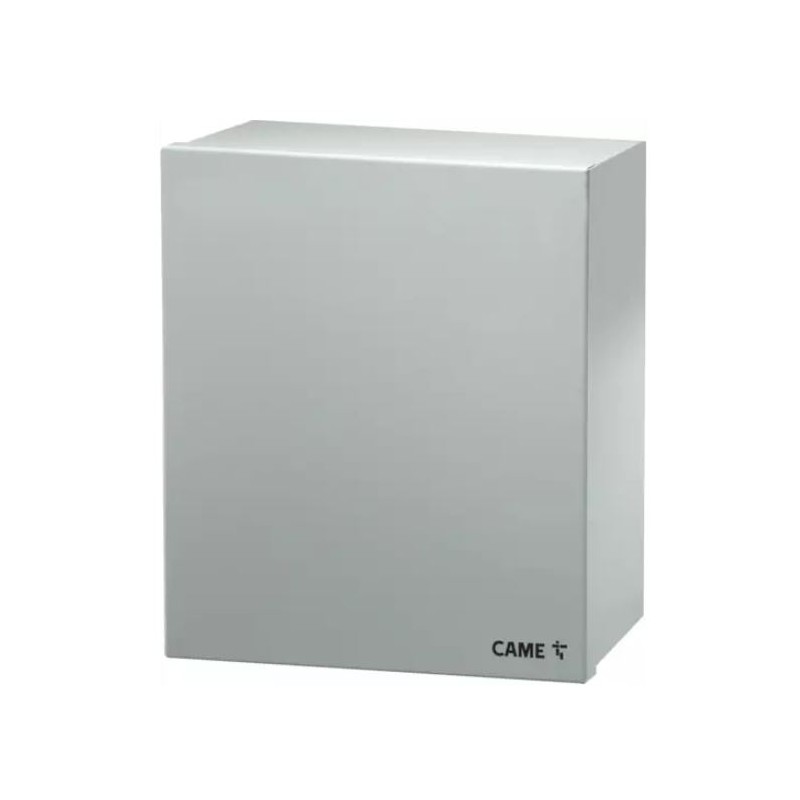

Steuergerät PXC2-32 (846AA-0170):

• 8 Drahtanschlüsse, erweiterbar auf bis zu 32 Draht- oder Funkanschlüsse
• Merkmale: 1 lokaler Relaisausgang
• 1 RS485-Busleitung für den Anschluss von Erweiterungsmodulen
• Tastaturen und Transponderschlüssel-Leser
• Integrierte LAN-Schnittstelle für Fernverbindung über Came Cloud
• Schnittstelle zu Came Domotic 3.0 Hausautomationssystemen und Integration in Onvif IP CCTV-Systeme
• Unterstützt 4 Bereiche und 32 Szenarien für die Systemverwaltung
• Anschluss an das PSTN- und GPRS/3G-Netz über optionale Module



Maximale Anzahl von anzuschließenden Komponenten:

• Bis zu 4 verdrahtete und 4 Funk-Bedienteile (846CA-0120 PXKTN02 - 846CA-0110 PXKTB02)
• Bis zu 16 Erweiterungsmodule 4 Busanschlusspunkte (846NC-0280 PX4IOR)
• Bis zu 4 Transponderschlüssel-Inserter (846CC-0030 PXITU01)
• Bis zu 99 Transponderschlüssel (846CC-0020 PXTAG01)
• Sprachsynthese bereits integriert (846NC-0070 PXV64)
• LAN-Karte bereits integriert (846NC-0100 PXLAN)
• PSTN-Modul (846NC-0290 PXTEL01) kompatibel, aber nicht integriert
• 3G-Kommunikationsmodul (846NC-0300 PXMC3G) kompatibel, aber nicht integriert
• Onvif-Kameramodul (846XC-0240 PXONV) kompatibel, aber nicht integriert
• Bis zu 2 Funkempfänger (846NC-0310 PXWRX01)
• Bis zu 32 Funkeingänge
• Bis zu 8 4-Kanal-Funkfernbedienungen (846CA-0070 PXWRC04)
• Bis zu 8 16-Kanal-Funkfernbedienungen (846CA-0080 PXWRC16)
• Bis zu 4 Bedienteile (1 LCD-Draht - 3 Funk oder Draht) (846CA-0140 PXWKTN02 - 846CA-0130 PXWKTB02)
• Bis zu 2 Innensirenen (846LA-0010 PXWSE01)



Bei Installationen mit den Steuergeräten PXC2-32, PXC2-64 und PXC2-212 muss mindestens ein drahtgebundenes Bedienteil PXKTN02 - PXKTB02 vorhanden sein.



Merkmale:

• Spannungsversorgung 230 V AC 15% + 10% 50/60 Hz
• Stromaufnahme der Karte (ohne Batterielade- und Zubehörkarten) 150 mA
• Schaltnetzteil 2,4 A
• Batterie 7,2 Ah
• Schutzart IP30
• Abmessungen 405 x 295 x 90 mm
• Gewicht (ohne Batterie) 4,7 kg
• Gehäusematerial Metall
• Betriebstemperatur Von - 10° bis + 40°
• Lagertemperatur - 10° bis + 50° Relative Betriebsfeuchtigkeit
• Relative Luftfeuchtigkeit während des Betriebs 75 % r.F. Keine Kondensation
• Relative Luftfeuchtigkeit bei der Lagerung 75 % r.F. Keine Kondensation
• Einhaltung der Vorschriften EN 50131-6; EN 50131-3 Klasse 2
• Umweltklasse II




Funktionelle Merkmale:

• Anschlusspunkte in der Zentraleinheit 8 konfigurierbar als Eingang oder Ausgang
• Externe Anschlusspunkte 24 konfigurierbar als Eingang oder Ausgang
• Insgesamt 32 Anschlusspunkte, die als Eingang (verdrahtet oder per Funk) oder Ausgang konfigurierbar sind. Verdrahtete Eingänge/Ausgänge sind über Module auf dem PX4IOR-Bus verfügbar. Für die Hinzufügung von Funkeingängen müssen PXWRX01-Empfänger an die Steuereinheit angeschlossen werden
• Relaisausgänge an Zentraleinheit 1
• Funkempfänger auf Bus 2
• E/A-Module auf Bus 16
• Eingebaute Tastatur Nein
• Bus 1 RS485-Leitung
• Bereiche 4
• Szenarien 32
• Einleger 4
• Tastenfelder (Funk oder Draht) 4 Draht + 4 Funk
• Tasten 99
• Funkfernbedienungen 8
• Funksirenen 2
• Benutzercodes 99
• Wochen-/Tageszeitprogrammierer für die komplette Systemverwaltung
• Ereignisse 1000
• PSTN-Konnektivität Über das Modul PXTEL01
• GSM-, GPRS- oder 3G-Konnektivität über das Modul PXMC3G
• SMS-Steuerung über das PXMC3G-Modul
• Sprachsynthese Standard
• Fernsteuerung mit Sprachanweisungen Über das Modul PXTEL01 oder PXMC3G
• Kommunikationsport USB 3, für den Anschluss des WIFI-Dongles PXDGWF, Programmierung und Firmware-Update
• LAN-Verbindung Standardmäßig
• Cloud-Verbindung Standardmäßig
• Live-Videoüberprüfung (ONVIF-Kameras) Über das Modul PXONV
• Fernprogrammierung über Internet Ja
• Verbindung mit Hausautomatisierungssystem Über LAN-Netzwerk
• Stromversorgung über Bus 2

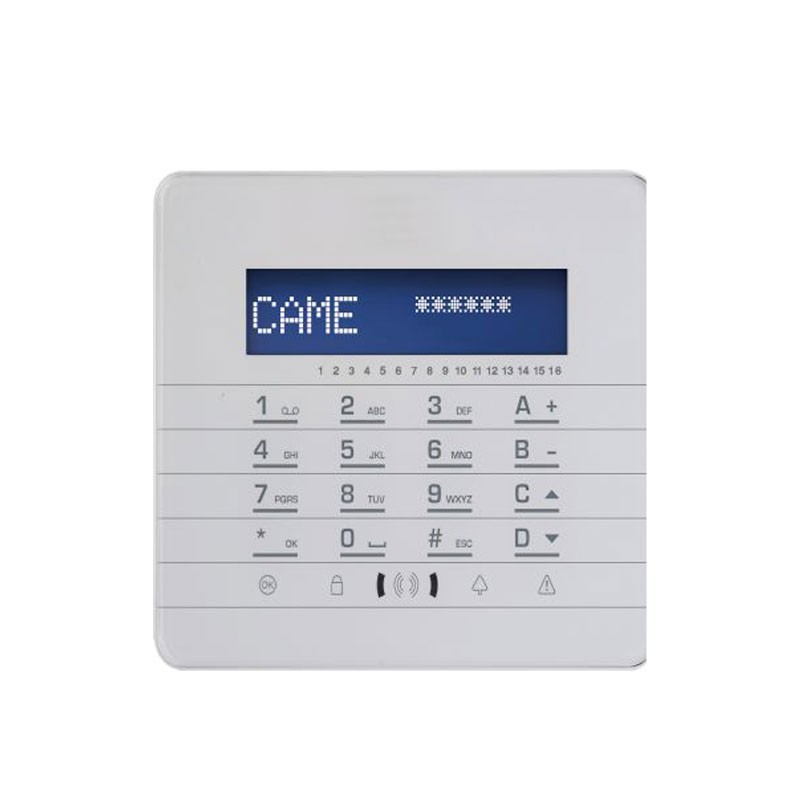

846CA-0110 PXKTB02 LCD-Tastatur:

• Kapazitive LCD-Tastatur mit Berührungstasten
• Weiße Farbe
• Ermöglicht die Programmierung aller Parameter der Steuereinheit und die vollständige Kontrolle des Systems durch den Start von 16 Szenarien (programmierte Bereiche, z.B.: Szenario NIGHT - Einfügung des Außenbereichs, Außenbereich, Tagesbereich), die in der Steuereinheit eingestellt wurden
• Verfügt über einen integrierten Transponder-Schlüssel, der mit dem Schlüssel PXTAG01 verwendet werden kann, sowie über zwei Klemmen, die frei als Eingänge oder Ausgänge (nur PXC2) der angeschlossenen Zentrale programmiert werden können (unter Einhaltung der maximalen Anzahl von verdrahteten Ein- und Ausgängen, die für jede Zentrale vorgesehen ist und die sich durch die Hinzufügung von Tastaturen nicht ändert)
• Um den Verbrauch zu minimieren, werden die Bedienteile nur dann durch einen Sensor aktiviert und beleuchtet, wenn der Bediener anwesend ist und sie benutzt
• Kann direkt an der Wand oder unter Putz mit der Dose Art.-Nr. OPALESI installiert werden (siehe Installationsbeispiel)
• Stromverbrauch 140 mA
• Abmessungen 158 x 138 x 31 mm
• Einhaltung der EN 50131-3 GRADE 3
• Umweltklasse II

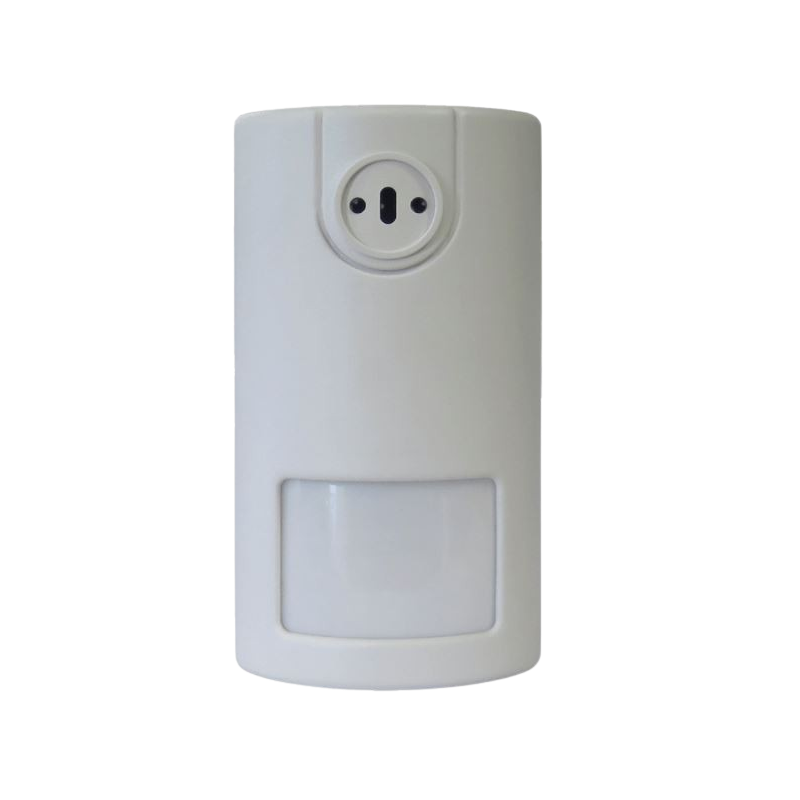

Volumetrischer Melder mit zwei Technologien 846EA-0150 PXDTV01:

• Mit Passiv-Infrarot-Bereich und Mikrowellen-Bereich
• Reichweite 15 m 90°-Blickwinkel mit 18 Strahlen in 4 Ebenen
• Einstellung der Reichweite des Mikrowellenbereichs über Trimmer
• Ausgestattet mit Alarmspeicherschaltung
• TC-Eingang für Detektorsperre bei ausgeschaltetem Steuergerät
• Komplett mit Gelenk
• Stromaufnahme 22 mA
• Abmessungen 107 x 61,5 x 44 mm
• CEI EN50131-2-4 Grad 2 Konformität
• Umweltklasse II

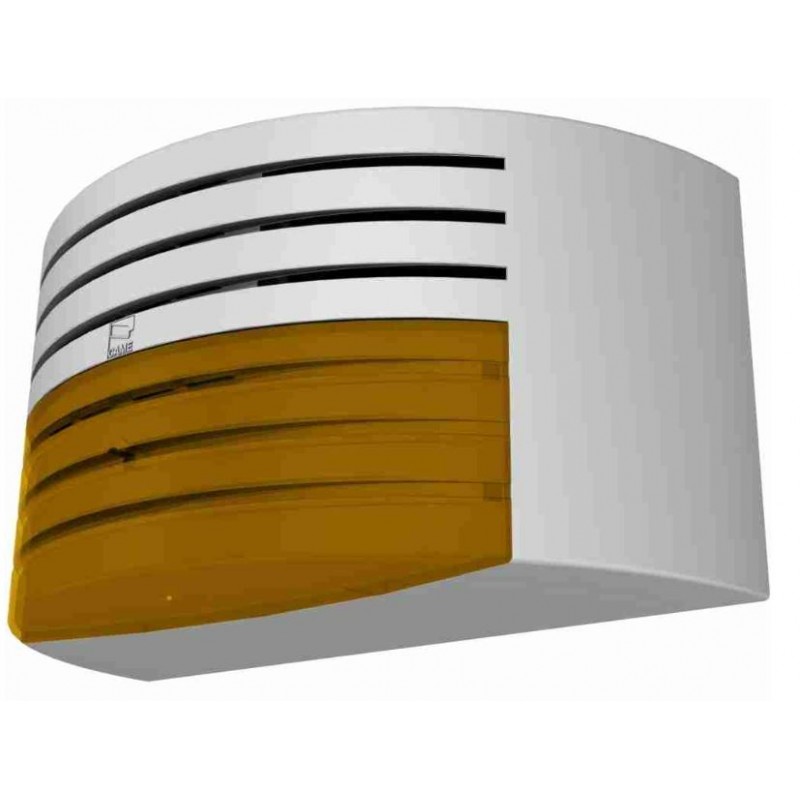

Selbstversorgte Außensirene 846LA-0020 PXSEA:

• Weißes Polycarbonat-Gehäuse
• Schalldruckpegel 101 dB in 1 m Entfernung
• Hocheffizientes orangefarbenes LED-Blinklicht
• Unabhängiger Blinkereingangs-Steuereingang zur Signalisierung des Systemstatus
• Aktive Antischaumkontrolle mit Kontaktausgang
• Stromverbrauch: im Ruhezustand 300 mA, im Alarmzustand 1,5 A
• Betriebstemperatur -25 ÷ +50 °C.
• Schutzart IP44

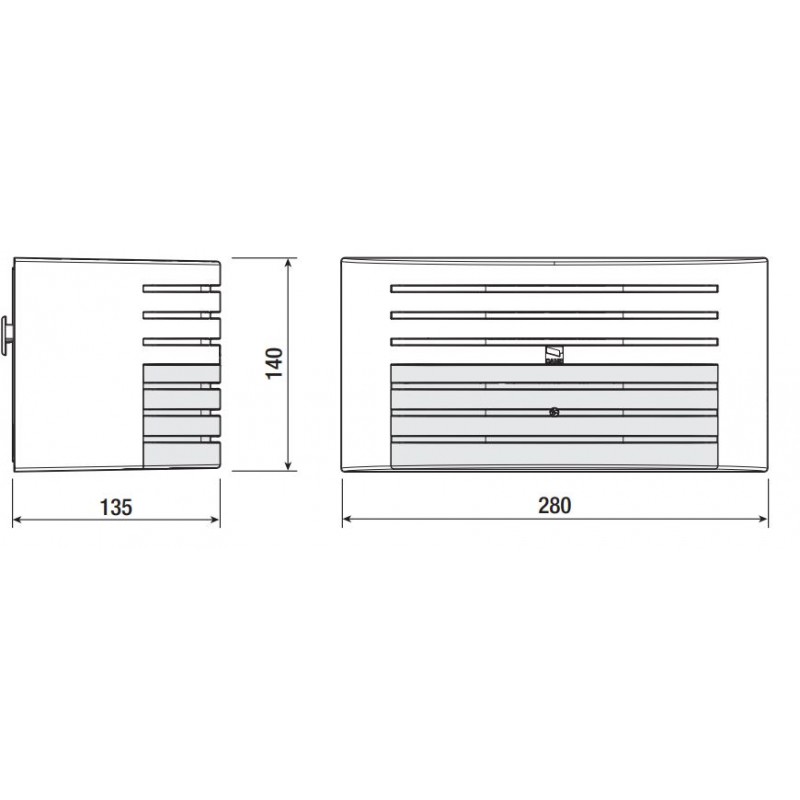

• Abmessungen 280 x 140 x 135 mm
• Batterie im Gehäuse 2 Ah (BB020)
• Entspricht EN 50131-4 Klasse 2

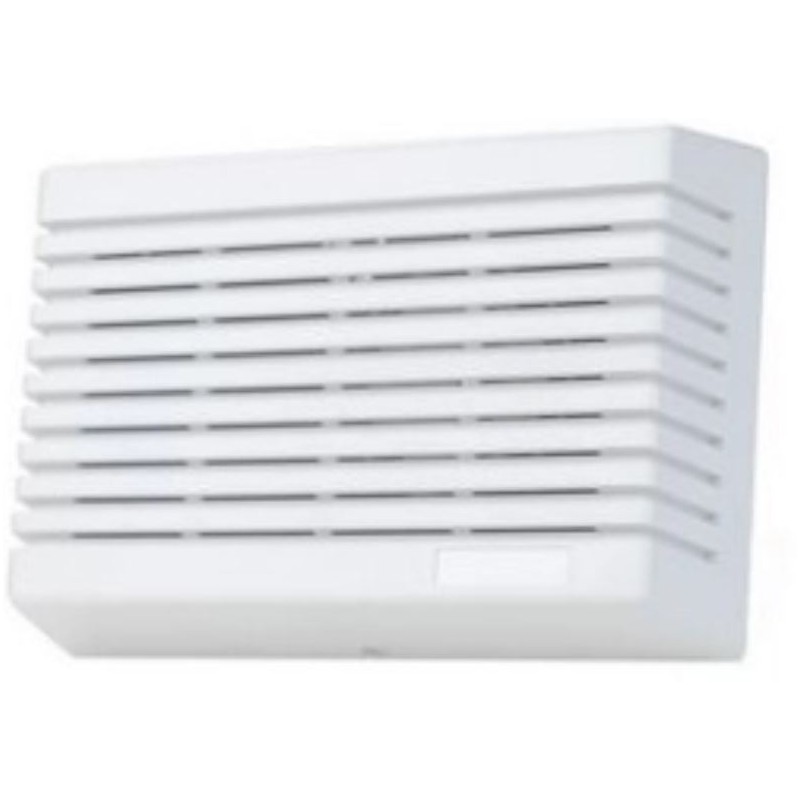

Innensirene APF2201:

• ABS-Gehäuse
• Schallleistung 114 dB in 1 m Entfernung
• Stromverbrauch 200 mA
• Schutzart IP30
• Betriebstemperatur -25 bis +55 °C.
• Abmessungen 160 x 110 x 50 mm
• Farbe Weiß
