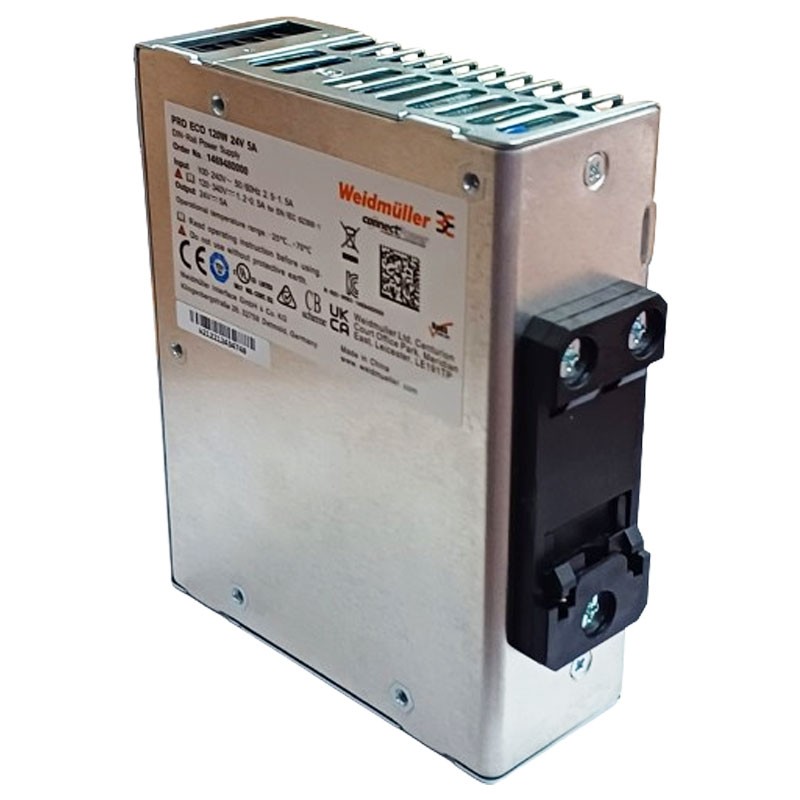

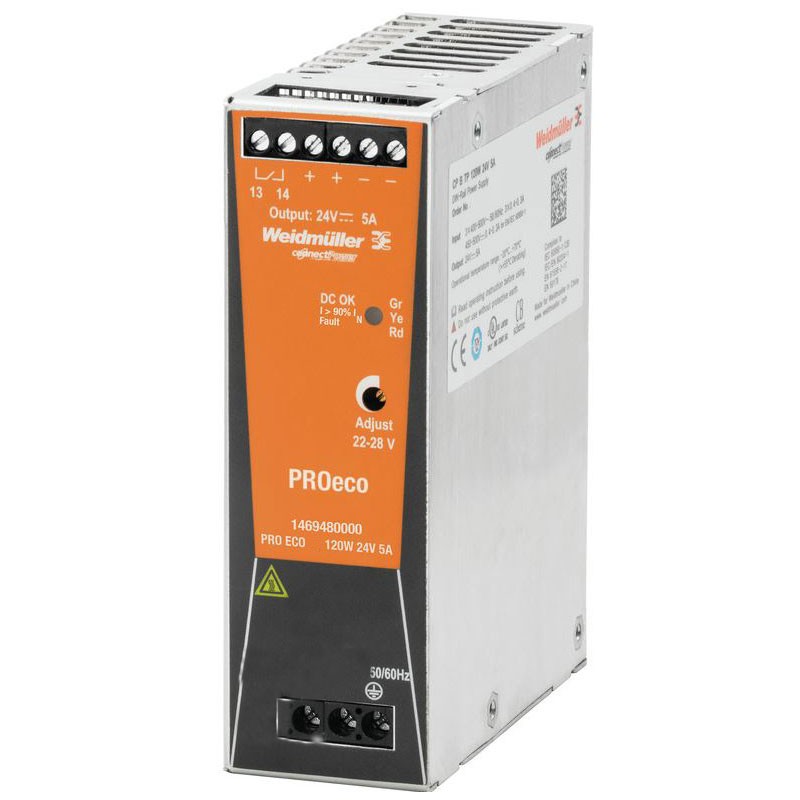

Weidmuller PRO ECO Schaltnetzteil 120W 24VDC 5A 1469480000
WEI 1469480000
4050118275476
Weidmüller PRO ECO Schaltnetzteil 120W 24VDC 5A, mit den folgenden Eigenschaften:
- Nenneingangsspannung 100...240 V AC (Weitbereichseingang)
- Spitzenstrom max. 40 A
- Eingangsspannungsbereich AC 85...264 V AC (thermische Drift bei 100 V AC)
- AC-Frequenzbereich 47...63 Hz
- Eingangssicherung (intern) Ja
47,42 €
Verfügbare Artikel: 45
: 18
Merkmale:
- Serie Weidmüller
- Stromaufnahme AC 1,26 A @ 230 V AC / 2,24 A @ 110 V AC
- DC-Stromaufnahme 0,39 A @ 370 V DC / 1,16 A @ 120 V DC
- Eingangsspannungsbereich AC 85...264 V AC (thermische Drift bei 100 V AC)
- AC-Frequenzbereich 47...63 Hz
- DC-Eingangsspannungsbereich 80...370 V DC (Derating @ 120 V DC)
- Max. Spitzenstrom 40 A
- Eingangsfrequenz 47...63 Hz
- Eingangssicherung (intern) Ja
Empfohlene Vorabsicherung
- 4 A / DI, Schmelzsicherung
- 6 A, Auto. B, Stromkreisunterbrecher
- 3...5 A, Auto. C, Stromkreisunterbrecher
- Ãœberspannungsschutz Eingang Varistor
- Anschlusstechnik Schraubanschluss
- Nenneingangsspannung 100...240 V AC (Weitbereichseingang)
- Kapazitive Last Unbegrenzt
- Nennausgangsstrom für Unom. 5 A bei 55 °C
- Restwelligkeit, Unterbrechungsspitzen < 50 mVPP @ 24 V DC, IN
- Parallelität ja, max. 5
- Leistungsabgabe 120 W
- Ãœberlastungsschutz Ja
- Verpolungsschutz Ja
- Anschlusstechnik Schraubanschluss
- Anstiegszeit ≤ 100 ms
- Beobachtung der Ausgangsspannung (mit Potentiometer einstellbar)
- Ausgangsspannung, max. 28 V
- Ausgangsspannung, min. 22 V
- Nennausgangsspannung 24 V DC ± 1 %.
- Erdableitstrom, max. 3,5 mA
- Gehäuseausführung Metall, korrosionsbeständig
- Leistungsfaktor (ca.) > 0,5 @ 230 V AC / > 0,53 @ 115 V AC
- Wirkungsgrad 87%.
- Einbaulage, Montagehinweise auf Tragschiene TS 35
- Kurzschlussschutz Ja
- Schutz gegen Ãœbertemperatur Ja
- Schutz gegen Lastrücklaufspannung 30...35 V DC
- Signalisierung Grüne LED (Ausgang > 21,6 V DC), gelbe LED (Ausgang > 90 % I Typ. Nominal), rote LED (Überlast, Übertemperatur, Kurzschluss, Ausgang < 20,4 V DC)
- Betriebstemperatur -25 °C...70 °C
- Überbrückungszeit AC-Pause bei Inom. > 80 ms bei 230 V AC / > 20 ms bei 115 V AC
- Relative Luftfeuchtigkeit max. (Betrieb) 5 %...95 % RH
- Prüfung der Störfestigkeit nach EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (Burst), EN61000-4-5 (Surge), EN 61000-4-6 (conducted), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
- Geräuschemission gemäß EN55032 Klasse B
- Begrenzung der Netzoberschwingungsströme gemäß EN 61000-3-2
- Schockfestigkeit IEC 60068-2-27 15 g in alle Richtungen
- Vibrationsfestigkeit IEC 60068-2-6 1 g nach EN50178
- Schutzklasse I, mit PE-Anschluss
- Schutzgrad 2
- Isolationsspannung Eingang/Ausgang 3 kV
- Kabelquerschnitt, AWG/kcmil , max. 12
- Kabelquerschnitt, AWG/kcmil , min. 26
- Kabelquerschnitt, flexibel, max. 2,5 mm² Kabelquerschnitt, flexibel, min. 26
- Kabelquerschnitt, flexibel, min. 0,5 mm² Kabelquerschnitt, starr, max. 2,5 mm²
- Kabelquerschnitt, starr, max. 6 mm² Kabelquerschnitt, starr, min. 0,5 mm²
- Kabelquerschnitt, starr, min. 0,5 mm² Anschlusstechnik
- Anschlusstechnik Schraubanschluss
- Anzahl der Klemmen 6 (++,--,13,14)
- Kabelquerschnitt, AWG/kcmil , max. 12
- Kabelquerschnitt, AWG/kcmil , min. 26
- Kabelquerschnitt, flexibel, max. 2,5 mm² Kabelquerschnitt, flexibel, min. 26
- Kabelquerschnitt, flexibel, min. 0,5 mm² Kabelquerschnitt, starr, max. 2,5 mm²
- Kabelquerschnitt, starr, max. 6 mm² Kabelquerschnitt, starr, min. 6 mm²
- Kabelquerschnitt, starr, min. 0,5 mm² Anschlusstechnik
- Anschlusstechnik Schraubanschluss
- Kontaktbelastung (Schließer) max. 30 V DC / 1 A
- Potenzieller Ausgleichskontakt Ja
- Relais ON/OFF Ausgangsspannung >21,6 V DC/ <20,4 V DC, Ãœberlast
- Lagertemperatur -40 °C...85 °C
- 25 °C...70 °C Tiefe 100 mm
- Tiefe 100 mm
- Tiefe (Zoll) 3,937 Zoll
- Vertikale Position 125 mm
- Höhe (Zoll) 4,921 Zoll
- Breite 40 mm
- Breite (Zoll) 1,575 Zoll
- Nettogewicht 675 gr
Technische Daten
- Art: Netzteile
- Spannung: 24V
