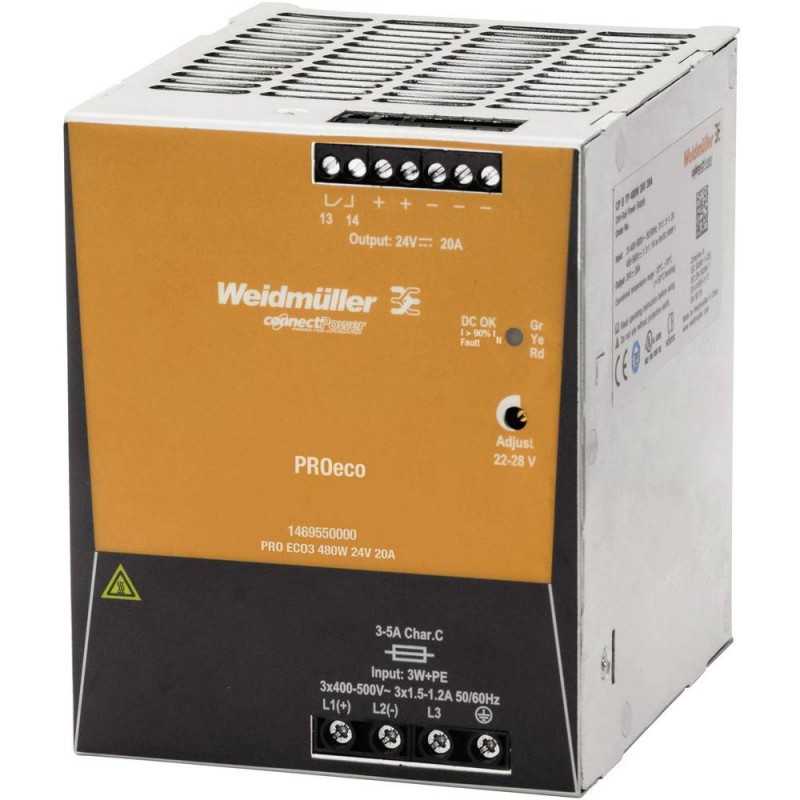

Schaltnetzteil Weidmuller PRO ECO 480W 24VDC 20A 1469550000
WEI 1469550000
4050118275742
Schaltnetzteil Weidmuller PRO ECO3.
![Schaltnetzteil Weidmuller PRO ECO 480W 24VDC 20A 1469550000 Schaltnetzteil Weidmuller PRO ECO 480W 24VDC 20A 1469550000](https://www.elettronew.com/25419-large_default/schaltnetzteil-weidmuller-pro-eco-480w-24v-dc-20a-1469550000.jpg)
Schaltnetzteil Weidmuller PRO ECO 480W 24VDC 20A 1469550000
145,02 €
Eingabe:
- AC-Stromaufnahme: 1,2 A bei 3 x 500 V AC / 1,5 A bei 3 x 400 V AC
- DC-Stromaufnahme: 0,7 A bei 800 V DC / 1,2 A bei 450 V DC
- AC-Eingangsspannungsbereich: 3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
- Frequenzbereich: AC 47...63 Hz
- DC-Eingangsspannungsbereich: 450...800 V DC (max. 500 V DC nach UL508)
- Spitzenstrom: max. 50 A
- Eingangsfrequenz: 47...63 Hz
- Eingangssicherung (intern): Ja
- Nenneingangsleistung: 539,3 VA
- Empfohlene Vorabsicherung: 4 A / DI, Sicherungselement - 3...5 A, Auto. C, Stromkreisunterbrecher
- Eingangsüberspannungsschutz: Varistor
- Anschlusstechnik: Schraubanschluss
Ausgabe
- Kapazitive Last: Unbegrenzt
- Nennausgangsstrom für Unom: 20 A @ 55 °C
- Restwelligkeit, Unterbrechungsspitzen: < 50 mVPP @ 24 V DC, IN
- Parallelität ja, max. 3
- Leistungsabgabe: 480 W
- Überlastungsschutz: Ja
- Verpolungsschutz: Ja
- Anschlusstechnik: Schraubanschluss
- Anstiegszeit: ≤ 100 ms
- Beobachtung der Ausgangsspannung: (einstellbar mit Potentiometer)
- Ausgangsspannung, max. 28 V
- Ausgangsspannung, mindestens 22 V
- Nennausgangsspannung: 24 V DC ± 1 %.
EMC / Schock / Vibration:
- Prüfung der Störfestigkeit nach EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (Burst), EN61000-4-5 (Surge), EN 61000-4-6 (conducted), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
- Geräuschemission gemäß EN55032: Klasse B
- Oberwellenstrombegrenzung: Gemäß EN 61000-3-2
- Schockfestigkeit IEC 60068-2-27: 15 g in alle Richtungen
- Vibrationsfestigkeit IEC 60068-2-6: 1 g gemäß EN50178
Isolierung:
- Schutzklasse: I, mit PE-Anschluss
- Schutzgrad: 2
- Isolationsspannung Eingang/Ausgang 3 kV
Elektrische Sicherheit (angewandte Normen)
- Geräte mit elektronischen Betriebsmitteln: nach EN50178 / VDE0160
- Elektrische Ausrüstung von Maschinen: gemäß EN60204
- Niederspannungsschutz: SELV nach IEC 60950-1, PELV nach EN 60204-1
- Schutz gegen gefährliche Ströme: nach VDE0106-101
- Sichere Trennung / Schutz gegen elektrischen Schlag: VDE0100-410 / Nach DIN57100-410
- Sicherheitstransformatoren für Schaltnetzteile: gemäß EN 61558-2-16
Verbindungsdaten (Eingabe)
- Kabelquerschnitt, AWG/kcmil , max.12
- Kabelquerschnitt, AWG/kcmil , min. 26
- Kabelquerschnitt, flexibel, max. 2,5 mm² Kabelquerschnitt, flexibel, min. 26
- Kabelquerschnitt, flexibel, min. 0,5 mm² Kabelquerschnitt, starr, max. 2,5 mm²
- Kabelquerschnitt, starr, max. 6 mm²
- Kabelquerschnitt, starr, min. 0,5 mm² Anschlusstechnik: Schraubanschluss
- Anschlusstechnik: Schraubanschluss
Anschlussdaten (Ausgang)
- Anzahl der Klemmen 7 (++,---,13,14)
- Kabelquerschnitt, AWG/kcmil , max. 10
- Kabelquerschnitt, AWG/kcmil , min. 26
- Kabelquerschnitt, flexibel, max. 2,5 mm² Kabelquerschnitt, flexibel, min. 26
- Kabelquerschnitt, flexibel, mindestens 0,5 mm²
- Kabelquerschnitt, starr, max. 6 mm² Anschlussquerschnitt, starr, min. 6 mm²
- Kabelquerschnitt, starr, min. 0,5 mm² Anschlusstechnik: Schraubanschluss, max. 2,5 mm².
- Anschlusstechnik: Schraubanschluss
Signalisierung:
- Kontaktbelastung (Schließer): max. 30 V DC / 1A
- Potenzieller Ausgleichskontakt Ja
- ON/OFF-Relais Ausgangsspannung >21,6 V DC/ <20,4 V DC, Überlast
Zulassungen:
- Institut (cULus): CULUS
- Institut (cULus): CURUS
- Zertifikat Nr. (cULus): E258476
- Zertifikat Nr. (cURus): E255651
Abmessungen und Gewichte
- Tiefe: 120 mm
- Tiefe (Zoll): 4,724 Zoll
- Vertikale Position: 125 mm
- Höhe (Zoll): 4,921 Zoll
- Breite: 100 mm
- Breite (Zoll): 3,937 Zoll
- Gewicht: 1,3 kg
Temperaturbereich:
- Lagertemperatur: -40 °C/+85 °C
- Betriebstemperatur: -25 °C/+70 °C
Technische Daten
- Art:
- Netzteile
- Spannung:
- 24V
- Ampere:
- 20A
