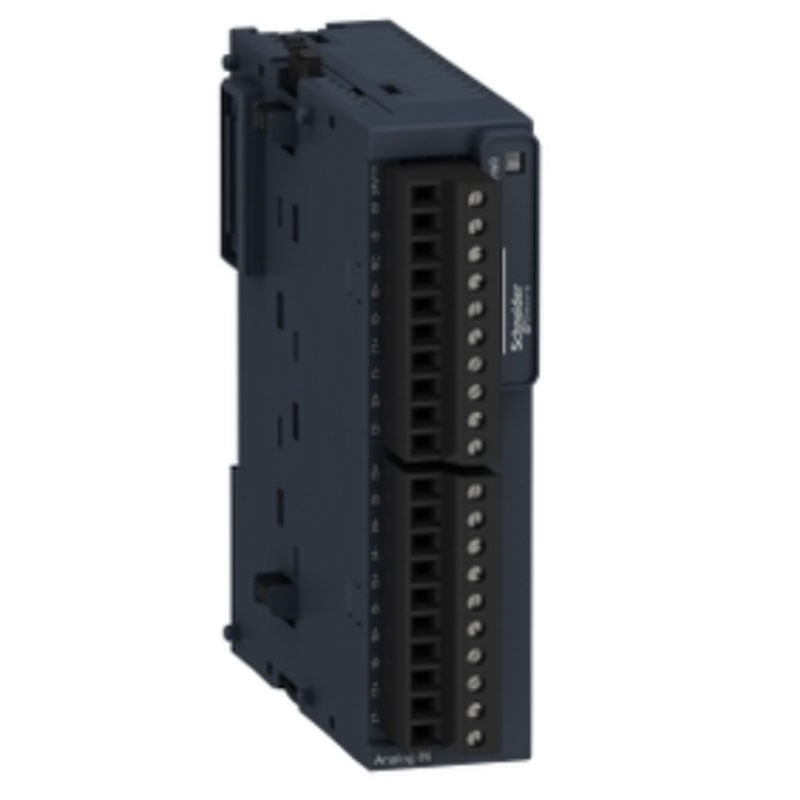

Telemecanique TM3 Analoges Eingangsmodul mit 8 Eingängen TM3AI8
SNR TM3AI8
3606480648861
Analoges Eingangsmodul von Schneider Telemecanique mit den folgenden Merkmalen:
- Nominale Versorgungsspannung [Us]: 24V DC
- Grenzwerte der Versorgungsspannung: 20.4...28.8V
- Kabeltyp: Abgeschirmtes verdrilltes Kabel <30 m pro Eingangskreis
- Anzahl der analogen Eingänge: 8
- Auflösung Analogeingang: 12 Bit - 11 Bit + Vorzeichen
- Zulässige Dauerüberlast: 13V, Analogeingangstyp: Spannung - 40 mA, Analogeingangstyp: Strom
- Eingangsimpedanz: <= 50 Ohm Strom, >= 1 MOhm Spannung
- Umsetzungszeit: 1 ms + 1 ms pro Kanal + 1 Reglerzykluszeit
- Abtastzeit: 1 ms
- Lokale Signalisierung: 1 LED (grün) PWR
Telemecanique TM3 Analoges Eingangsmodul mit 8 Eingängen TM3AI8
321,35 €
Sonstige technische Merkmale:
- Absoluter Genauigkeitsfehler: +/-1% vom Skalenendwert, +/-0,2% vom Skalenendwert bei 25 °C
- Temperaturdrift: +/-0,01 %FS/°C
- Wiederholgenauigkeit: +/- 0,5 %FS
- Nichtlinearität: +/- 0,2 %FS
- Übersprechen: <= 1 LSB
- Magnetfeldfestigkeit: 30 A/m gemäß EN/IEC 61000-4-8
- Schnelle Transientenfestigkeit: 1 kV gemäß EN/IEC 61000-4-4 (E/A)
- Immunität gegen Mikroschaltungen: 10 ms
- Betriebsumgebungstemperatur: -10/+55 °C horizontaler Einbau: -10/+35 °C vertikaler Einbau
- Lagertemperatur: -25/+70 °C
- Relative Luftfeuchtigkeit: 10/95 %, nicht kondensierend (Betrieb), 10...95 %, nicht kondensierend (Lagerung)
- IP-Schutzart: IP20
- Verschmutzungsgrad: 2
- Betriebshöhe: 0...2000 m
- Lagerhöhe: 0...3000 m
- Vibrationsfestigkeit: 3,5 mm bei 5...8,4 Hz auf DIN-Schiene, 3 gn bei 8,4...150 Hz auf DIN-Schiene
- Schockfestigkeit: 15 gn für 11 ms
- Widerstand gegen leitungsgebundene Störungen, die durch Hochfrequenzfelder induziert werden 10V 0,15...80 MHz gemäß EN/IEC 61000-4-6 3V Punktfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) gemäß Marinespezifikation (LR, ABS, DNV, GL)
- Höhe 90 mm
- Tiefe 70 mm
- Breite 23,6 mm
- Gewicht: 0,11 kg
Elektromagnetische Emission
- Abgestrahlte Emissionen 40 dBμV/m QP Klasse A ( 10 m) bei 30...230 MHz gemäß EN/IEC 55011
- Störaussendung 47 dBμV/m QP Klasse A ( 10 m) bei 230...1000 MHz gemäß EN/IEC 55011
Überspannungsfestigkeit
- 1 kV Gleichtaktstromversorgung nach EN/IEC 61000-4-5
- 0,5 kV Differenzialnetzteil nach EN/IEC 61000-4-5
- 1 kV Gleichtakt-Eingang gemäß EN/IEC 61000-4-5
Halterung:
- Hutschiene Typ TH35-15 nach IEC 60715
- Hutschiene Typ TH35-7.5 nach IEC 60715
- Platte oder Paneel mit Befestigungssatz
Stromverbrauch:
- 40 mA bei 5 V DC Über Busanschluss Volllast
- 35 mA bei 5 V DC Über Busanschluss ohne Last
- 30 mA bei 24 V DC über externe Spannungsversorgung ohne Last
- 40 mA @ 24 V DC über externes Netzteil Volllast
Elektrischer Anschluss
- 10 1,5 mm² Klemmenblock abnehmbare Schraube mit 3,81 mm Steigungseinstellung für Eingänge
- 10 steckbare Schraubklemmenleiste 1,5 mm² mit 3,81 mm Rastereinstellung für Eingänge
Isolierung:
- Zwischen Eingang und Stromversorgung bei 1500 V "AC
- Zwischen Eingang und interner Logik bei 500 V "AC
Analogeingangstyp
- Stromstärke 4...20 mA
- Strom 0...20 mA
- Spannung 0...10 V
- Spannung - 10...10 V
LSB-Wert
- 2,44 mV 0...10 V Spannung
- 4,88 mV - 10...10 V Spannung
- 4,88 µA 0...20 mA Strom
- 3,91 µA 4...20 mA Strom
Technische Daten
- Art:
- Analoge Eingangsmodule
- Spannung:
- 24V
