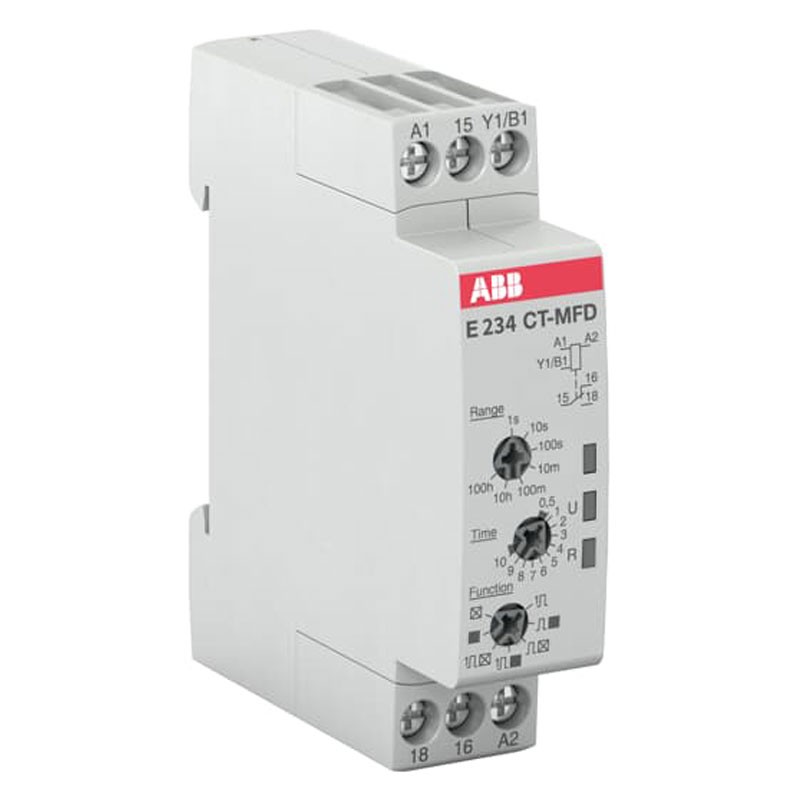

Sie werden eingesetzt, wenn die Steuerung von zeitabhängigen Versorgungseinrichtungen erforderlich ist.

Merkmale:

• Serie Abb
• Zeitintervall: 0,05 s ... 100 h
• Nennfrequenz: DC 50 / 60 Hz
• Ausgang: 1 c/o (SPDT) Kontakt
• Anschlussart: Schraubklemmen
• Schutzart: Gehäuse IP50 - Klemmen IP20
• Überspannungskategorie: III
• Verschmutzungsgrad:3
• Anzugsdrehmoment: 0,5 ... 0,8 Nm
• Abisolierlänge des Kabels: 7 mm
• Empfohlener Schraubendreher: Pozidriv 1 - 0,8 x 4
• Einbaulage: beliebig
• Umgebungstemperatur: Im Betrieb -20 ... +60 °C - Bei Lagerung -40 ... +85 °C
• Maximal zulässige Betriebshöhe: 2000 m
• RoHS-Erklärung: Gemäß der EU-Richtlinie 2011/65/EC
• Max. Betriebsspannung UL/CSA: Ausgangskreis 300 V AC
• Schaltleistung UL/CSA:C300
• Anzugsdrehmoment UL/CSA:4,43 ... 7,08 in lb



UL/CSA-Kabelquerschnitte

• Flexibel 1x 18-14 AWG
• Flexibel 2x 18-16 AWG
• Starr 1x 20-12 AWG
• Starr 2x 20-16 AWG



Referenznormen:

• CAN/CSA C22.2 Nr.14
• IEC/EN 63000
• IEC/EN 61812-1
• UL 508



Montage auf DIN-Schiene

• TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
• TH35-7,5 (35 x 7,5 mm Tragschiene) nach IEC 60715



Anschlusskapazität

• Flexibel 1x 0,5 ... 2,5 mm² Flexibel
• Flexibel 2x 0,5 ... 1,5 mm² Starr
• Starr 1x 0,5 ... 4 mm² Starr
• Starr 2x 0,5 ... 1,5 mm² Starr



Kurzschlussschutzeinrichtungen:

• Ausgangskreis NC - Sicherungen Typ F 6A
• Ausgangskreis NO - Sicherungen Typ F 10A



Typ des Zeitrelais

• Einschaltverzögerung
• Ausschaltverzögerung
• Impuls EIN
• Impuls AUS
• Blinker Start mit ON
• Blinker Start mit OFF
• Impulsformer



Abmessungen (mm)

• Breite: 17,5 mm
• Höhe: 70 mm
• Tiefe: 63 mm
• Nettogewicht: 0,053 kg
