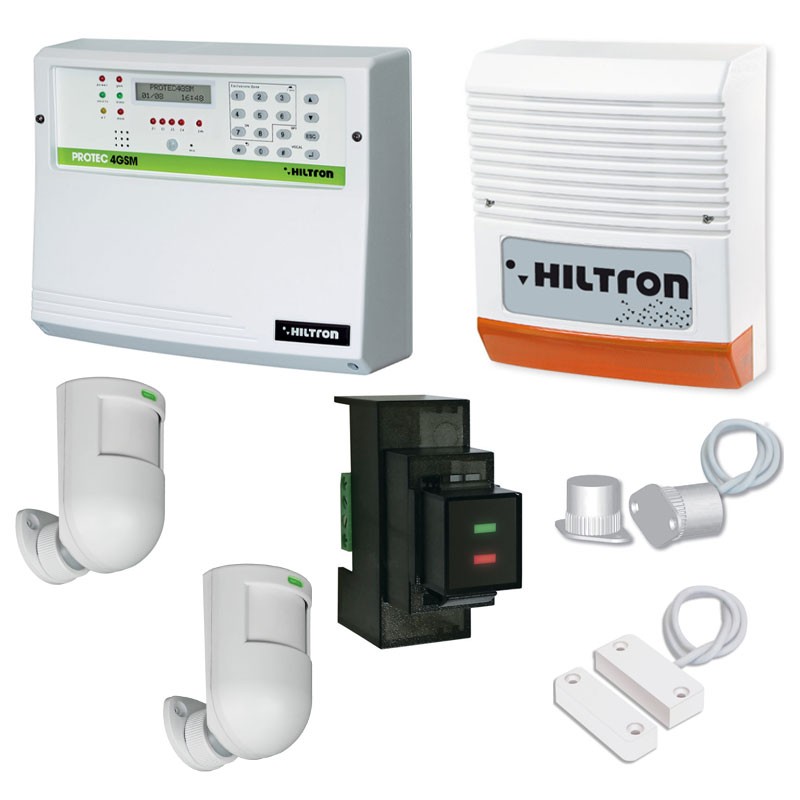

Technische Daten der einzelnen Komponenten des Kits:

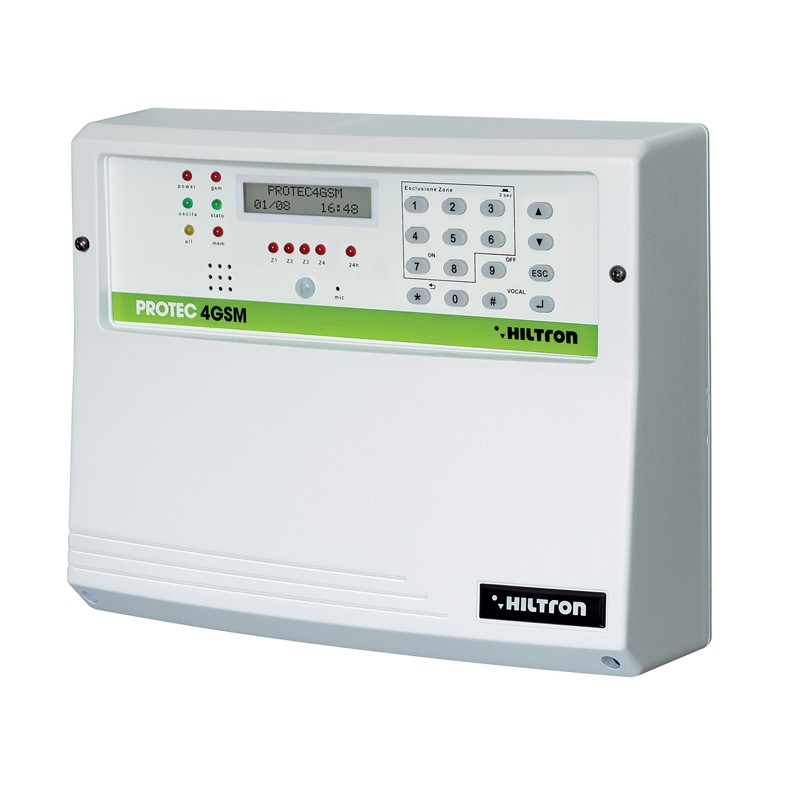

1 4-Zonen-Zentraleinheit mit eingebautem GSM+IR-Kombinator (Art.PROTEC4GSM):


• Unmittelbare Schutzzonen: 2
• Verzögerte Schutzzonen: 2
• Sabotageschutzzonen "24 Stunden": 1 + Sabotage
• Maximale Leistungsaufnahme (nur Zentraleinheit): 65mA@230Vac
• Gesamtleistung der Stromversorgungseinheit: 35W (2,6Ah bei 13,5V)
• Batteriepufferfach: (empfohlene Batterie B12V7.5Ah)
• Programmierbare Alarmdauer: 180 bis 600 Sekunden
• Programmierbare Ausgangszeit: 0 bis 60 Sekunden
• Programmierbare Eingangszeit: 0 bis 60 Sekunden
• Erfassungswinkel des Melders auf der Zentrale: H: 85°; V: 60°
• Max. Erfassungsbereich des Melders auf der Zentrale: 5 Meter
• Telefonbuchnummern: 16
• Maximale Stromstärke am Serviceausgang: 1 Ampere
• Nennversorgungsspannung: 230V~ ±5% 50Hz
• Maximale Aufnahme: 160mA@230Vac
• Service-Ausgang: 13,5Vdc ±10%
• Äußeres Gehäuse: ABS
• Schutzgrad des Gehäuses: IP40
• Betriebstemperatur: -5/+40°C
• Sicherheitsklasse: 1
• Umweltklasse: 2
• Abmessungen (B) 280mm
• Abmessungen (H) 230mm
• Abmessungen (T) 96 mm
• Entspricht der Norm: CEI EN 50131-1

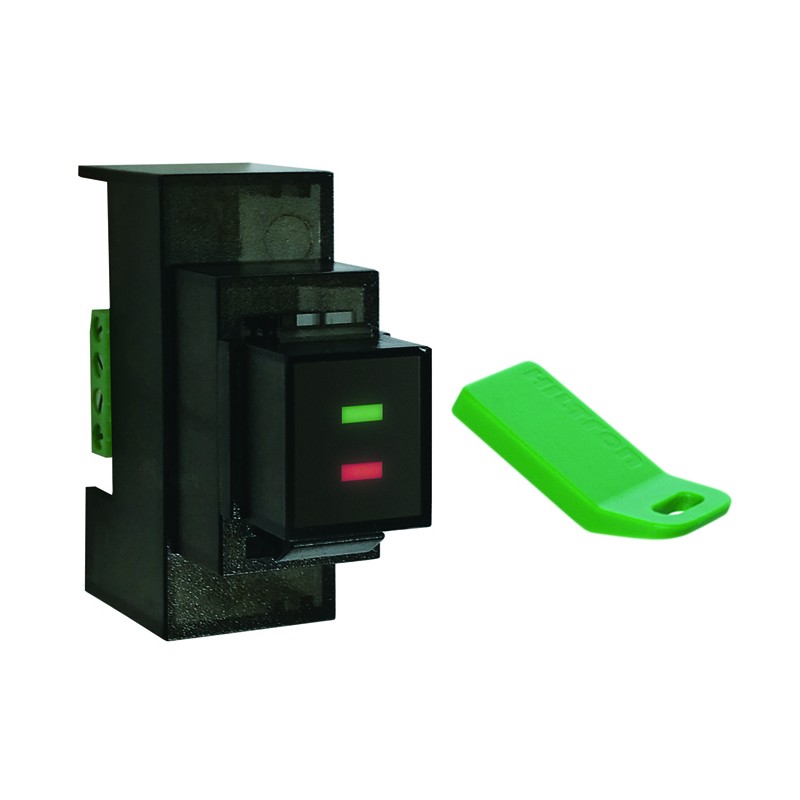

1 NF-Näherungsleser mit Zonenteilung auf RS485 für PROTEC8GSM und TM800GSM (Art. DX200):


• Installation: kann in jeder Unterputz-Leuchtenkappe installiert werden, mit RJ45-Anschluss
• Anzahl der Leds 2
• Umweltklasse 2
• Sicherheitsklasse 1
• Abmessungen (B) 19mm
• Abmessungen (H) 33mm
• Abmessungen (T) 47mm

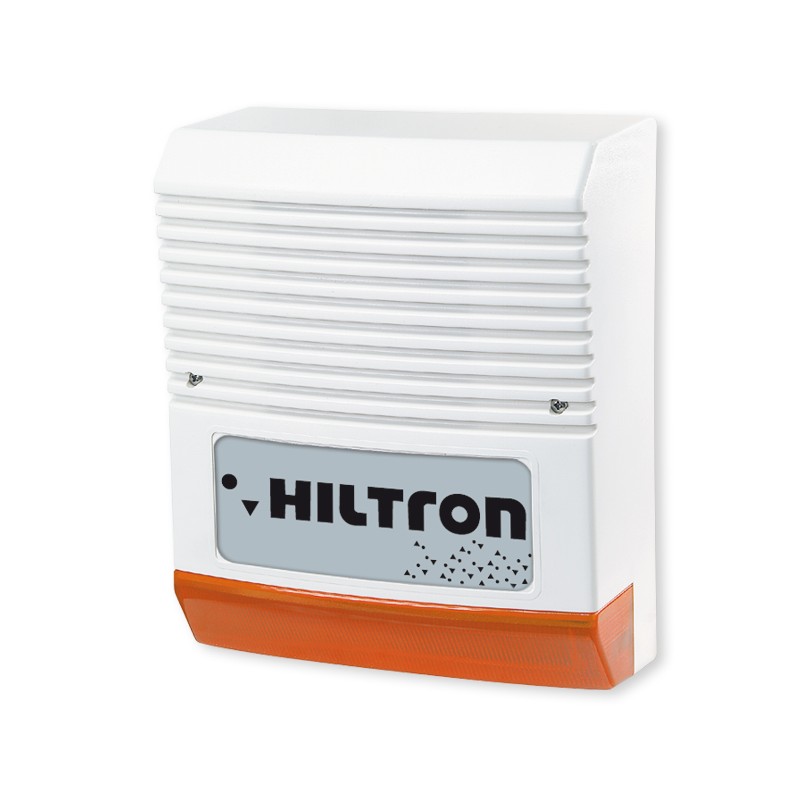

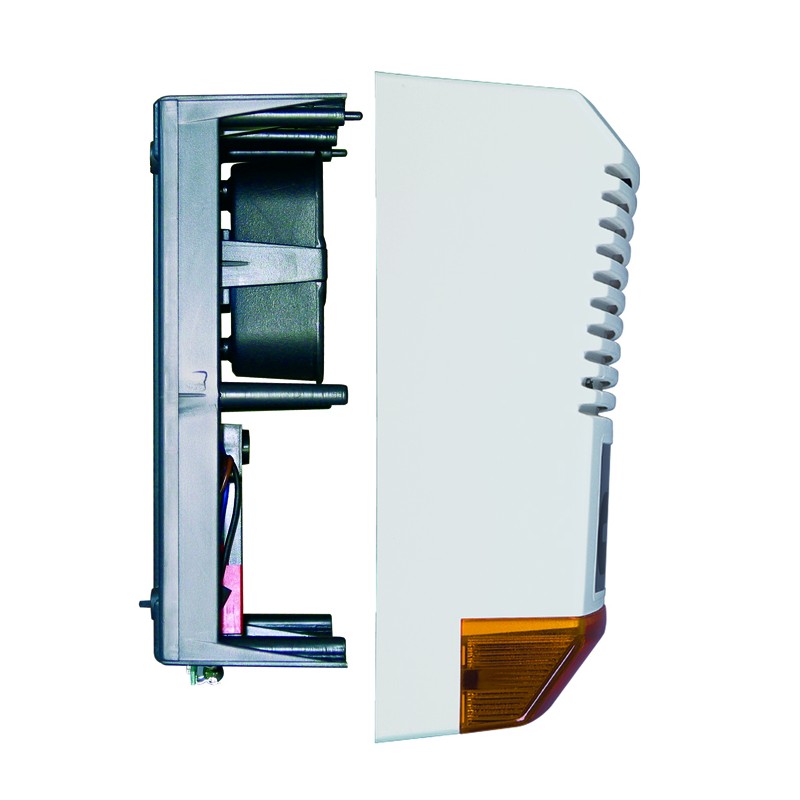

1 stromunabhängige Außensirene (Art.SA310):


• Nennversorgungsspannung 12V
• Frequenz 1237 Hz
• Stromverbrauch 10mA
• Maximale Leistungsaufnahme 1.9A
• Druckpegel 100dB(A) @ 3 Meter
• Eigenstromversorgung
• Für den Außeneinsatz geeignet
• Gewicht 1,9 kg
• Abmessungen 28 × 13,6 × 29,3 cm
• Funktionstest: bei Batterieanschluss
• Manipulationsschutz: aufreißsicher und abreißfest
• Absicherung: Stromversorgung und Glühbirne
• Innenbehälter: Epoxid-pulverbeschichtetes Stahlblech
• Behälter: ABS
• Schrauben rostfreier Stahl
• Farbe weiß
• Batteriefach: B12V2A
• Betriebstemperatur: -25°C bis +55°C
• Schutzart IP34
• Abmessungen: (B) 205 mm - (H) 246 mm -(T) 103 mm

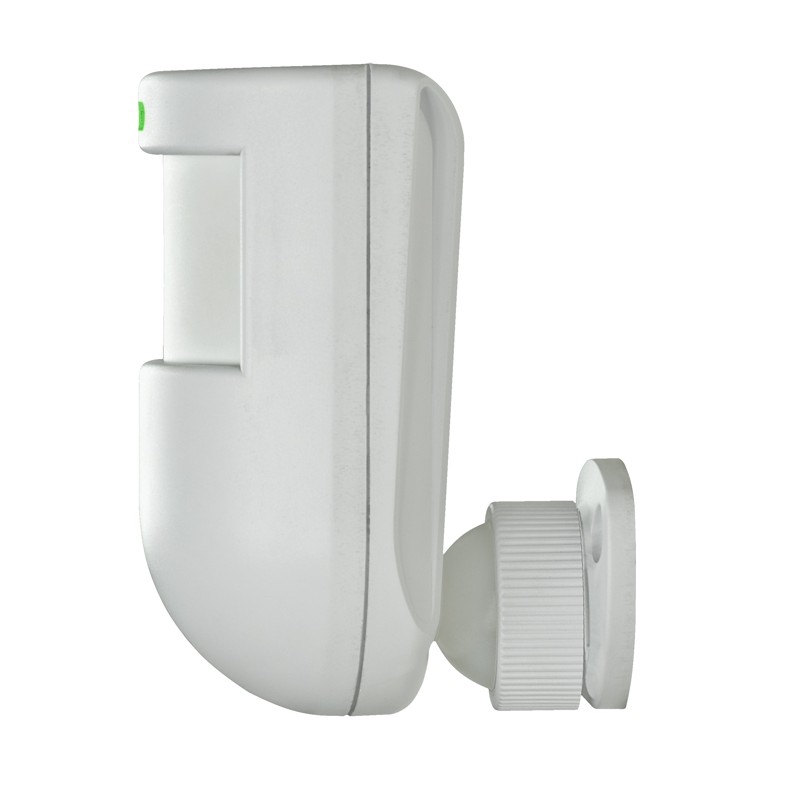

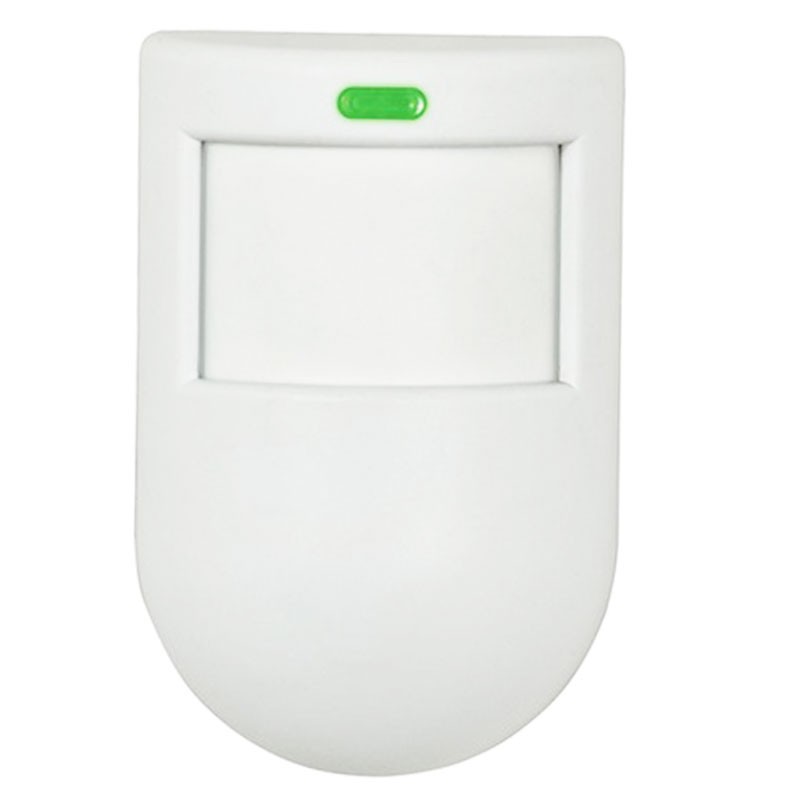

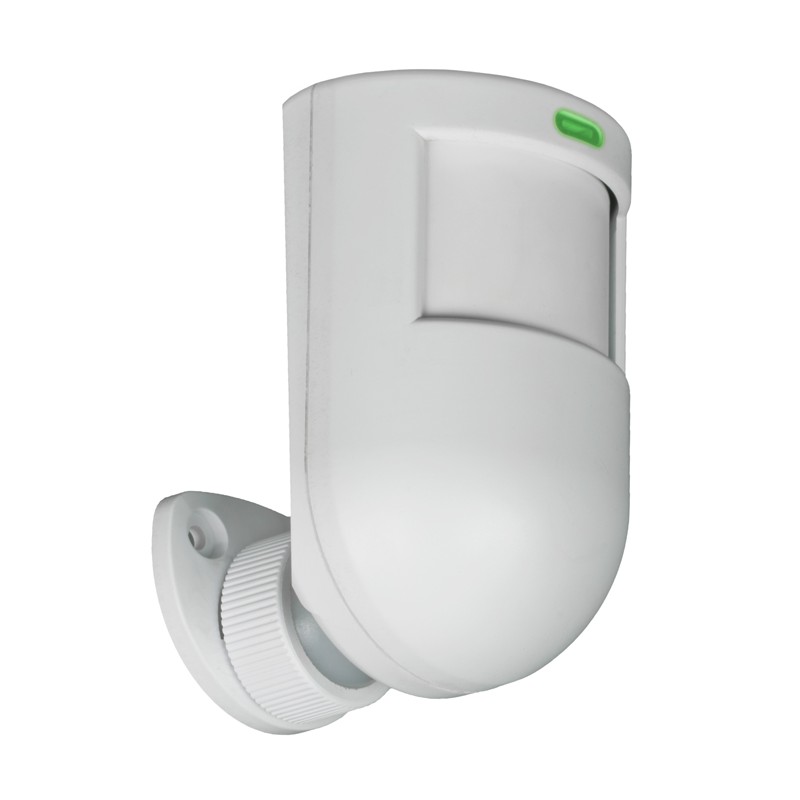

2 Doppeltechnologie-Detektoren (Art. DG12):


• Digitaler Doppelelement-Sensor (Digipyro™)
• Mikrowellensensor 10.525Gh
• Komplett mit Anti-Desorientierungsgelenk
• Empfindlichkeit durch Trimmer einstellbar
• Manipulationsschutz
• Manipulationsschutz-Funktion
• Anti-Maskierungsfunktion
• Hohe RF-Immunität (über 30Vm)
• Nennversorgungsspannung 12V
• Maximale Stromaufnahme 18mA
• Erfassungsbereich: 12 Meter
• Linsenstrahlen 23 (auf 3 horizontalen Ebenen)
• Erfassungswinkel Front (PIR) H: 120°; V: 60°
• Erfassungswinkel Mikrowelle vorne H: 80°; V: 32°
• Signalisierungs-LEDs
• Halbleiterrelaisausgang NC 100mA, 50Vdc max
• Anfangsstabilisierungszeit 30"
• Sicherheitsklasse: 1
• Umweltklasse: 2
• Abmessungen (BxHxT) 59x99x60mm
• Entspricht den Normen CEI EN 50131-1



BEDIENUNG: Der DG12 arbeitet mit "dualer Technologie", was bedeutet, dass nur dann ein Alarm ausgelöst wird, wenn beide Technologien (Infrarot und Mikrowelle) einen echten Einbruch erkennen. Dadurch werden Fehlalarme vermieden, die durch die Aktivierung nur des Infrarotsensors (z.B. durch Sonnenlicht) oder nur des Mikrowellensensors (z.B. durch sich bewegende Objekte) verursacht werden.



ANTI-MASKING: Im Falle eines anhaltenden Alarms einer der beiden Technologien und bei fehlender Erkennung der anderen aktiviert das DG12 einen Daueralarmzustand, der durch die blinkende rote LED und den geöffneten Zonenkontakt signalisiert wird und solange bestehen bleibt, bis beide Technologien wieder korrekt funktionieren. Wenn z.B. der Infrarotsensor durch thermische Isolierung ausgeblendet wird, der Mikrowellensensor aber weiterhin wiederholt alarmiert wird, geht der Melder in einen Daueralarmzustand über, der die Einbruchmeldezentrale auslöst.



ANTIMANOMISSION: Wenn der DG12 eine Anwesenheit in unmittelbarer Nähe des Melders (ca. 40 cm) feststellt, geht er in einen Daueralarmzustand über, der durch das Blinken der roten LED und das Öffnen des Zonenkontakts angezeigt wird. Selbst in diesem Fall, wenn nach einigen Sekunden beide Technologien wieder eine Anwesenheit in größerer Entfernung erkennen und somit normal funktionieren, nimmt der Melder seinen normalen Betrieb wieder auf.



INSTALLATION:

• Entfernen Sie den elektronischen Schaltkreis aus dem Gehäuse, indem Sie ihn mit einem Werkzeug seitlich aushebeln, und befestigen Sie das Verbindungsstück am Boden des Gehäuses, nachdem Sie es durch den Befestigungsring geführt haben.
• Bei der Deckenmontage die Verlängerung für das Verbindungsstück verwenden.
• Das ungenutzte Loch am Boden des Gehäuses mit der mitgelieferten Matte abdecken.
• Den Sockel des Gehäuses auf einer glatten, ebenen und schwingungsfreien Fläche befestigen und dabei die Öffnung für den Durchgang der Elektrokabel für den Anschluss an die Steuereinheit mit den mitgelieferten Stopfen abdecken.
• Die Elektrokabel durch die Öffnung des Gelenks führen und den Befestigungsring am Sockel anbringen.
• Nach der Installation und Ausrichtung in der gewünschten Position kann der Melder durch vollständiges Drehen des Befestigungsrings verriegelt werden.
• Bringen Sie die Schaltung wieder am Gehäuseboden an und stellen Sie die elektrischen Verbindungen her.
• Es ist möglich, den Melder schräg zu montieren (verwenden Sie in diesem Fall nicht das Gelenk, sondern bohren Sie zwei Löcher in das Gehäuse zur seitlichen Befestigung.
• Richten Sie den Melder nicht in Richtung von Objekten aus, die schnelle Temperaturschwankungen verursachen könnten, wie z. B. Heizkörper, elektrische Heizkörper, Klimaanlagen, offene Flammen usw.
• Vermeiden Sie auch die Installation in deren Nähe.
• Das Sichtfeld des Melders darf nicht teilweise oder vollständig verdeckt werden.

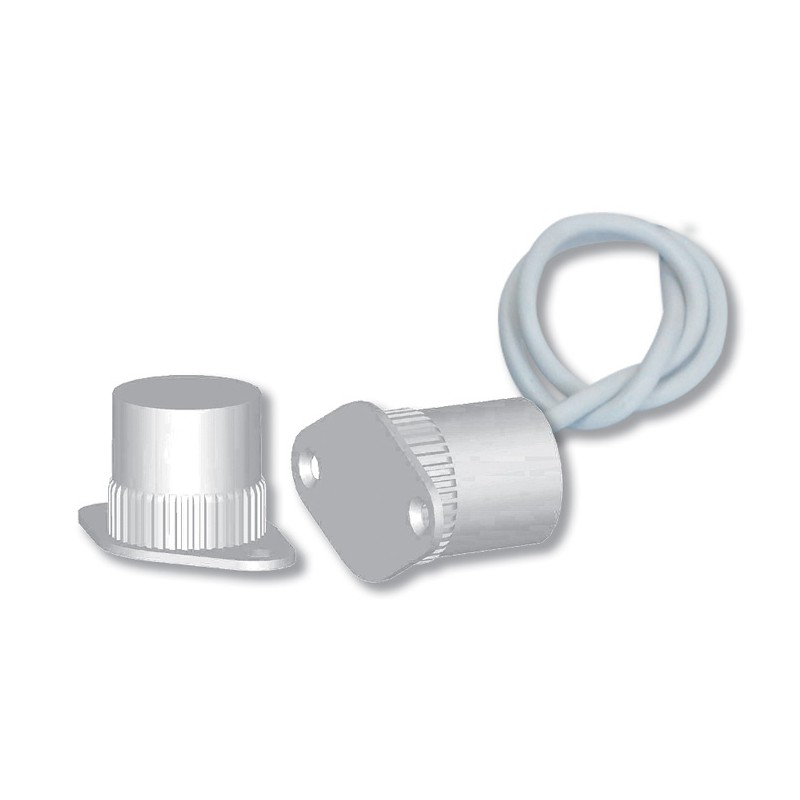

1 zylindrischer Unterputzkontakt (Art.C56):



• 2-Draht-Ausgangsklemmen
• Spannung max. 30 V
• Stromstärke max. 500 mA
• Typ des Unterputzkontakts
• Installation Unterputz auf gepanzerten Türen
• Gewicht 0,025 kg
• Schaltabstand 12 mm
• Alarmausgang NC
• Kabellänge 25 cm
• Farbe weiß
• Behälter Nylon
• Sicherheitsklasse 1
• Umweltklasse 2
• Abmessungen: B 36mm x H 22mm x T 19mm

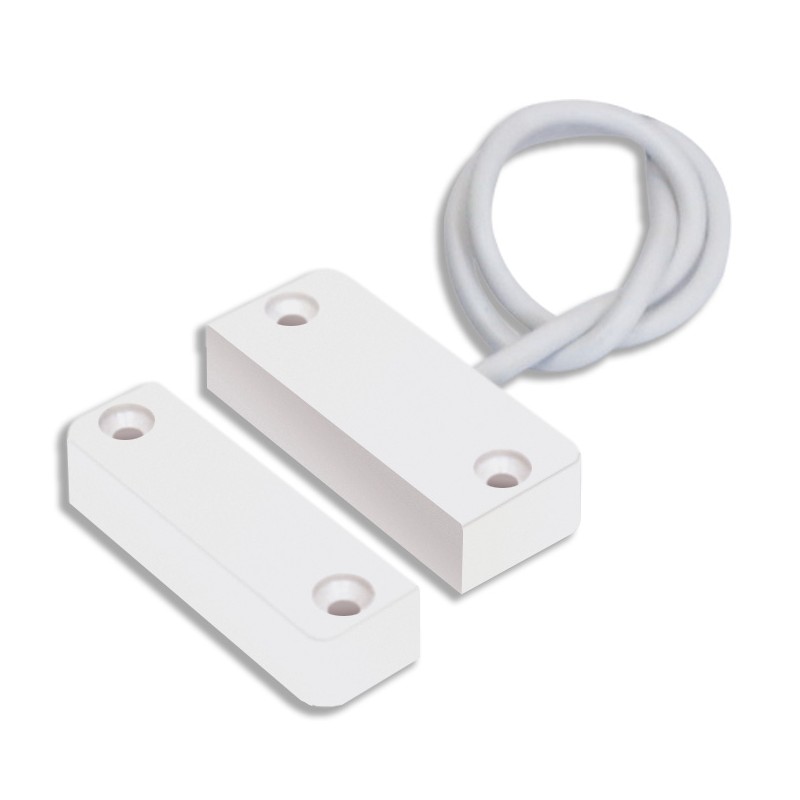

1 REED Magnetkontakt für Türen und Fenster (Art.C58):


• Installation an Türen und Fenstern
• Ausgangsklemmen 2 Drähte
• Spannung max. 30 V
• Stromstärke max 500 mA
• Kabellänge 25cm
• Alarmausgang NC
• Arbeitsabstand 18 mm
• Behälter Nylon
• Abmessungen: (B16mm) x (H9mm) x Abmessungen (T40mm)
• Externer Kontakttyp
• Gewicht: 0,021 kg
• Farbe: weiß
• Sicherheitsklasse 1
• Umweltklasse 2
