Ajax EN54 I/O Module (2X2) Jeweller 124591: integriert verdrahtete Drittanbietergeräte in ein EN54-zertifiziertes Ajax-Feueralarmsystem mit 2 überwachten Eingängen und 2 isolierten Relaisausgängen für Automatisierungen und Notfallbefehle.
2 Eingänge + 2 Relaisausgänge für Integration und Automatisierung im Bereich Brandschutz & Lebenssicherheit
Unterstützt NC/NO/EOL/2EOL/3EOL-Verkabelungen für maximale Kompatibilität
Relais mit potentialfreien Kontakten und Fail-safe-Modus für automatische Aktivierungen bei Fehler/Offline
Funkreichweite bis zu 1.700 m (Freifeld) mit Jeweller-Protokoll
Funkreichweite bis zu 1.700 m (Freifeld) mit Jeweller-Protokoll
Zertifizierungen für Brandschutzsysteme: EN54-18 / EN54-25
Kompatibilität: EN54 Fire Hub / EN54 Fire ReX.
Ajax EN54 I/O-Modul (2X2) Jeweller ist für diejenigen gedacht, die traditionelle oder spezialisierte Geräte an das Ajax-Feueralarmsystem anschließen müssen: manuelle Taster, Magnetkontakte, technische Sensoren, Aufzugspanels, HVAC oder andere verkabelte Geräte mit potentialfreiem Kontakt. Dank der zwei konfigurierbaren Eingänge können Sie ein verkabeltes Signal in ein von der Zentrale (CIE) verwaltetes Ereignis umwandeln, mit klaren Benachrichtigungen und Nachverfolgbarkeit der Zone.
Das Modul unterstützt verschiedene Verbindungstypen (NC, NO, EOL, 2EOL, 3EOL), sodass Sie die Installationsanforderungen und die Linienüberwachung in typischen Brandschutzkontexten einhalten können. Die Verwaltung der EOL-Widerstände ermöglicht die Erkennung von Bedingungen wie Unterbrechung oder Kurzschluss (je nach Konfiguration), wodurch Unsicherheiten bei der Inbetriebnahme und Wartung reduziert werden.
Die zwei Ausgänge sind Relais mit potentialfreien Kontakten (galvanisch isoliert) zur Steuerung von Lasten und Schnittstellen: Freigabe von Brandschutztüren, Entriegelung von Zugängen, Aktivierung von Notbeleuchtungen, Zustimmung zur Belüftung/Klappen oder Hilfssignalisierungen. Darüber hinaus kann die Fail-safe-Funktion die angeschlossenen Geräte im Falle eines Fehlers, einer leeren Batterie oder eines Kommunikationsverlusts automatisch aktivieren, wodurch die Widerstandsfähigkeit der Notfalllogik erhöht wird.
Entworfen für Inneninstallationen, arbeitet das Modul mit Batteriebetrieb (kein externes Netzteil) und kommuniziert über Jeweller mit EN54 Fire Hub / Fire ReX, bietet schnelle Konfiguration über die Ajax-App und Signalstärketests, um die beste Platzierung zu wählen.
| KOMMUNIKATION | |
|---|---|
| Kommunikationstechnologie | Jeweller |
| Technologiebeschreibung | Proprietäre drahtlose Technologie zur Übertragung von Befehlen, Alarmen und Ereignissen |
| Hauptmerkmale | Zwei-Wege-Kommunikation; Erweiterter Sabotageschutz; Blockverschlüsselung mit mobilem Schlüssel; Sofortige Benachrichtigungen; Fernsteuerung und -konfiguration über die Ajax-App |
| Betriebsfrequenzen | 866,0–866,5 MHz; 868,0–868,6 MHz; 868,7–869,2 MHz; 905,0–926,5 MHz; 915,85–926,5 MHz; 921,0–922,0 MHz (je nach Region) |
| Maximale effektive Strahlungsleistung (ERP) | bis zu 20 mW |
| Funkmodulation | GFSK |
| Funkkommunikationsreichweite | bis zu 1.700 m (im freien Feld) |
| Verschlüsselte Kommunikation | Blockverschlüsselung mit mobilem Schlüssel |
| Frequenzsprung | Ja, um Funkstörungen und Signalunterdrückung zu vermeiden |
| EINGÄNGE | |
| Anzahl der Eingangsleitungen für Dritte | 2 |

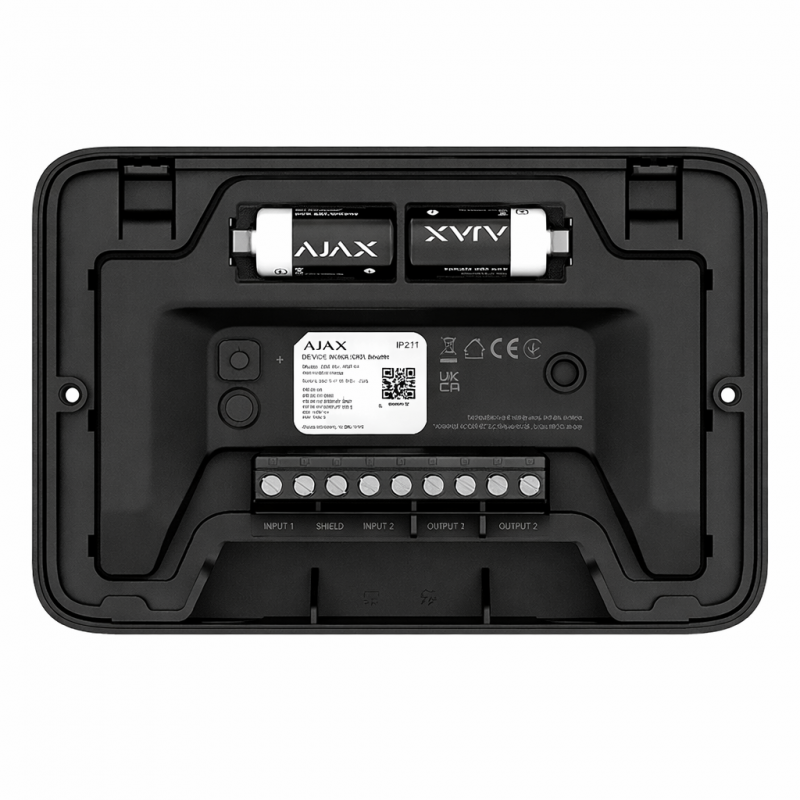

| Eingangsklemmen | Input 1, Input 2: Eingänge für verkabelte Geräte von Drittanbietern; Shield: gemeinsamer Eingang für Kabelabschirmungen |
| Verbindungstyp | NO, NC, EOL, 2EOL, 3EOL |
| Unterstützte EOL-Widerstände | 0,47 kΩ · 1,2 kΩ · 2,7 kΩ · 6,2 kΩ |
| Inklusive Widerstände | 4 Widerstände für jeden Eingang |
| Maximale Länge der verkabelten Verbindung | bis zu 100 m (feuerfestes Kabel 2×1,5 mm²) |
| Unterstützter Kabelquerschnitt | 0,4–2,5 mm² (21–13 AWG) |
| AUSGÄNGE | |
| Anzahl der Ausgangsleitungen für Dritte | 2 |
| Ausgangsklemmen | Output 1, Output 2 (Relaisausgänge) |
| Betriebsbereich AC | 10–250 V~ · 5 mA – 10 A (resistive Last) |
| Betriebsbereich DC | 10–30 V? · 5 mA – 5 A (resistive Last) |
| Unterstützter Kabelquerschnitt | 0,4–2,5 mm² (21–13 AWG) |
| HAUPTMERKMALE | |
| Ereignistypen | Konfigurierbar über die Ajax-App basierend auf den angeschlossenen Eingängen |
| Automatischer Sicherheitsmodus | Aktiviert automatisch die verbundenen Geräte bei Offline, leerer Batterie oder Hardwarefehlern |
| INSTALLATIONSEMPFEHLUNGEN | |
| Nutzungsumgebung | Nur Innenräume |
| SABOTAGESCHUTZ | |
| Sabotagealarm | Benachrichtigung bei Abtrennung oder Öffnung des Deckels |
| Fälschungsschutz | Geräteauthentifizierung |
| Verbindungsverlust-Erkennung | Nach 36 s (abhängig von den Jeweller-Einstellungen) |
| Eingangsüberwachung | Erkennung von Trennungen, Kurzschlüssen und Fehlfunktionen (EOL / 2EOL / 3EOL) |
| STROMVERSORGUNG | |
| Batterien | 2 × CR123A (vorinstalliert) |
| Berechnete Batterielebensdauer | bis zu 5 Jahre |
| GEHÄUSE | |
| Abmessungen | 116 × 180 × 62 mm |
| Gewicht | 547 g |
| Betriebstemperatur | von 0 °C bis +50 °C |
| Zulässige maximale Luftfeuchtigkeit | bis zu 80% |
| Schutzklasse | IP21C |
| Entflammbarkeitsklasse | UL 94 V-0 |
| VERPACKUNGSINHALT | |
| Gerät | EN54 I/O Module (2×2) Jeweller |
| Batterien | 2 × CR123A (vorinstalliert) |
| Zubehör | Installationskit |
| EOL-Widerstände | 2 × Satz mit 4 Widerständen |
| Dokumentation | Schnellstartanleitung |
