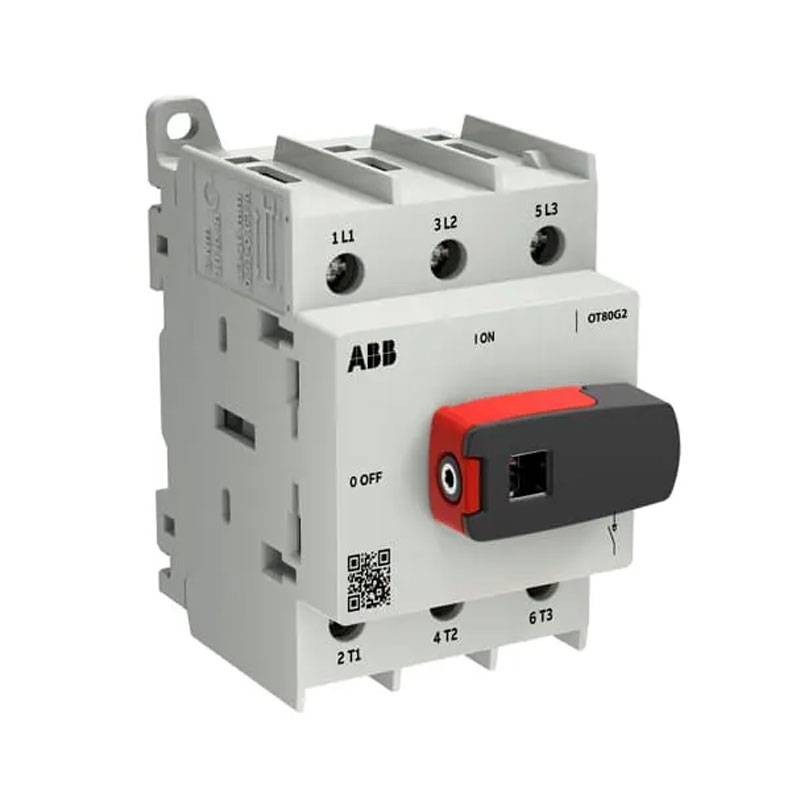

Abb Trennschalter OT80G2-3BS 80A 3-polig OT80G2-3BS
ABB OT80G2-3BS
6417019925844
Der ABB OT80G2-3BS 80A 3-poliger Lasttrennschalter (OT Plus, Rahmen G2) ist ideal für Niederspannungsschaltschränke: Frontbetätigung, Montage auf Basis oder DIN-Schiene und abschließbarer Knaufgriff für eine sichere und praktische Trennung.
-
3-polig 80A (Rahmen G2) für zuverlässige Trennung in der Niederspannungsverteilung
-
Montage auf Bodenplatte / DIN-Schiene, geeignet für Schaltschränke mit DIN 45 mm Loch
-
Frontbetätigung mit abschließbarem Knaufgriff (schwarz)
-
Integrierte Schraubklemmen, Verkabelung bis zu 35 mm² (1x Cu)
-
Hohe Leistung: Ui 800 V, Uimp 8 kV, Inc 50 kA (mit Sicherung 80A, 690 V)
-
Mechanische Lebensdauer bis zu 100.000 Betätigungen.
29,72 €
Verfügbare Artikel: 8
: 2
Häufig zusammengekauft
ABB OT80G2-3BS Trennschalter: sichere Isolierung für Schaltschränke und Drehstromleitungen
Der ABB OT80G2-3BS ist ein dreipoliger Lasttrennschalter der Serie OT Plus, entwickelt, um eine einfache Bedienung und eine sichere Trennung auf Drehstromleitungen zu bieten. Es ist die ideale Lösung, wenn du die elektrische Isolierung eines Stromkreises während Wartungsarbeiten, Maschineninterventionen oder Sicherheitsverfahren im Schaltschrank gewährleisten musst. Die Frontbetätigung ermöglicht eine sofortige und gut sichtbare Bedienung, während der Frontschutz IP20 zu einer sichereren Handhabung im Schaltschrank beiträgt.
Dank der Größe von 80 A ist er perfekt für Verteilungsleitungen, Unterverteilungen, Trennung von Verbrauchern und Maschinenversorgungen, wo ein robuster und zuverlässiger Schalter erforderlich ist.
Schnelle Installation: DIN-Schiene oder Bodenplatte und DIN-Loch 45 mm
Dieses Modell ist für die Schaltschranktechnik konzipiert: Du kannst es auf einer Bodenplatte oder direkt auf einer DIN-Schiene installieren und dabei ein ordentliches und kompaktes Layout beibehalten. Es ist geeignet für Schaltschränke mit einem DIN-Loch von 45 mm, nützlich für Konfigurationen mit Türsteuerung oder speziellen Durchführungen. Die integrierten Schraubklemmen beschleunigen den Anschluss und machen die Installation im Laufe der Zeit stabiler, indem sie Lockerungen durch Vibrationen oder thermische Zyklen reduzieren.
Praktischer Hinweis: Außengriff und Welle sind nicht enthalten; sie sind als Zubehör erhältlich, wenn eine externe oder Türsteuerung erforderlich ist.
Flexibles Verkabeln: breite Kompatibilität mit Kabelquerschnitten
Der Trennschalter unterstützt verschiedene Arten von Leitern und Querschnitten, was ihn vielseitig für Nachrüstungen und Neuanlagen macht. Für den Hauptstromkreis sind beispielsweise zugelassen:
-
1× flexibles Cu oder Litze 1,535 mm²
-
2× flexibles Cu oder Litzen 1,516 mm²
-
Starre und flexible Leiter mit Aderendhülse in den angegebenen Querschnitten (bis zu 6 mm² für starre 1/2x)
Diese Flexibilität erleichtert die Integration sowohl in kompakte Schaltschränke als auch in Verteilerschränke mit größeren Kabelquerschnitten.
Elektrische Leistung: bis zu 800 V und hohe Kurzschlussfestigkeit
Mit Ui 800 V und Uimp 8 kV ist der OT80G2-3BS für Niederspannungsanlagen mit guten Isolationsreserven geeignet. Der bedingte Kurzschlussstrom Inc 50 kA (mit 80 A Sicherung, 690 V) macht ihn geeignet für Installationen, bei denen die Ausfallwahrscheinlichkeit hoch sein kann. In der Gebrauchskategorie AC-23A bewältigt er bis zu 80 A bei 415 V und 40 A bei 690 V, mit Leistungen bis zu 45 kW (415 V) und 37 kW (690 V), ideal auch für die Trennung im Betrieb von anspruchsvolleren Lasten.
| ALLGEMEINE TECHNISCHE DATEN | |
|---|---|
| Anzahl der Pole | 3P |
| Montageart | Basis- / DIN-Schienenmontage |
| Betriebsmodus | Front |
| Schutzart (Front) | IP20 |
| Verschmutzungsgrad | 3 |
| KABELQUERSCHNITTE – HAUPTKREIS | |
| Flexible Leiter mit Aderendhülse | 1/2x Cu 1,5…4 mm² |
| Starre Leiter | 1/2x Cu 1,5…6 mm² |
| Flexible Leiter | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Litzenleiter | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| ELEKTRISCHE EIGENSCHAFTEN | |
| Konventioneller thermischer Strom in freier Luft (Ith) | 80 A |
| Konventioneller thermischer Strom (Ithe) | 80 A |
| Nennisolationsspannung (Ui) | 800 V (IEC 60947-1) |
| Nennbetriebsspannung | Hauptstromkreis: 800 V |
| Stoßspannungsfestigkeit (Uimp) | 8 kV |
| NENNBETRIEBSSTRÖME | |
| AC-21A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-22A (Ie) | 80 A @ 415 V 80 A @ 690 V |
| AC-23A (Ie) | 80 A @ 415 V 40 A @ 690 V |
| Nennleistung AC-23A (Pe) | 45 kW @ 415 V 37 kW @ 690 V |
| KURZSCHLUSS UND FESTIGKEIT | |
| Bedingter Kurzschlussstrom (Inc) | 50 kA (Sicherung 80 A, 690 V) |
| Kurzschluss-Schließvermögen (Icm) | 3,5 kA @ 690 V |
| Kurzzeitstromfestigkeit (Icw) | 1,5 kA für 1 s 2,5 kA für 0,2 s |
| VERLUSTE UND WÄRMEABGABE | |
| Leistungsverlust pro Pol | 3,4 W (Nennbetriebsbedingungen) |
| STEUERUNG UND GRIFF | |
| Grifftyp | Knaufgriff |
| Grifffarbe | Schwarz |
| Grifflänge | 37 mm |
| Sperrtyp | Vorhängeschloss |
| Externer Griff und Welle | Nicht enthalten |
| HILFSKONTAKTE | |
| Maximale Anzahl montierbarer Kontakte | 4 NO + 4 NC |
| LEBENSDAUER UND ZUVERLÄSSIGKEIT | |
| Mechanische Lebensdauer | 100.000 Betätigungen |
| ANSCHLÜSSE | |
| Klemmtyp | Schraubklemmen |
| Empfohlener Schraubendreher | Pozidriv 2 |
| Anzugsmoment | 2 N·m (IEC 60947-1) |
| Abisolierlänge des Kabels | 13–16 mm (0,51–0,63 in) |
| UL / CSA DATEN | |
| Maximale Betriebsspannung | 600 V |
| UL / CSA Stromstärke | 80 A |
| UL / CSA Klassifizierung | Einphasig: • 110–120 V: 2 Hp • 240 V: 10 Hp • 440–480 V: 20 Hp • 550–600 V: 20 Hp Dreiphasig: • 110–120 V: 5 Hp • 240 V: 20 Hp • 440–480 V: 40 Hp • 550–600 V: 40 Hp |
| UL / CSA Drahtgrößen | 1x 16–2 AWG 2x 16–8 AWG |
| UL / CSA Anzugsmoment | 18 lbf·in |
| BEZUGSNORMEN | |
| Normen | IEC 60947-3 UL 60947-4-1 CSA C22.2 Nr.14 |
| ABMESSUNGEN UND GEWICHT | |
| Breite | 52,5 mm |
| Höhe | 91,5 mm |
| Tiefe | 73 mm |
| Nettogewicht | 0,251 kg |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 800VAC
- Pole: 3P
- Schutzart: IP20
- Ampere: 80A
- Stromkreisschutz: Trennschalter
