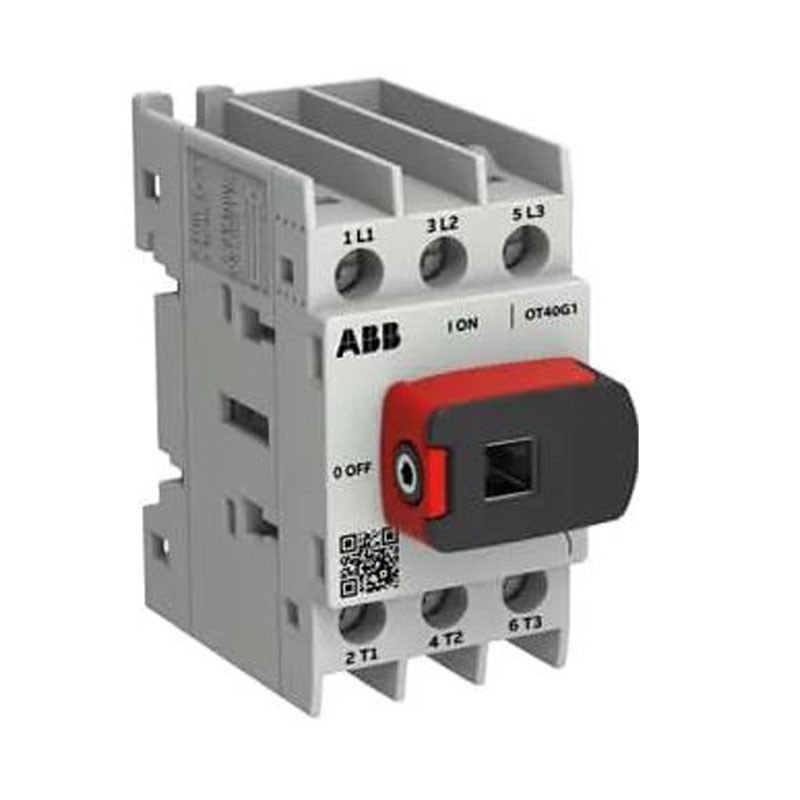

Abb Trennschalter OT40G1-3BS 40A 3-polig IEC Rahmen G1

Abb
Abb
ABB OT40G1-3BS 6417019931272


Der ABB OT40G1-3BS 40A 3-poliger Lasttrennschalter (Rahmen G1) ist ein kompakter OT Plus Lasttrennschalter für DIN-Schiene oder Sockel, ideal für die sichere Trennung von Dreiphasenleitungen und Lasten. Ui 800V, Uimp 8 kV, frontseitige Verriegelung und integrierte Schraubklemmen.

  • 40 A (Ith/Ithe) mit 3 Polen (3P) für vollständige Leitungsisolierung

  • Einsatzkategorie: AC-21A/AC-22A 40A und AC-23A 40A@415V / 25A@690V

  • Leistung AC-23A: 18,5 kW @415 V und 22 kW @690 V

  • Installation auf Sockel oder DIN-Schiene, frontseitige Bedienung, Vorbereitungen für Vorhängeschloss

  • Hohe Zuverlässigkeit: 100.000 mechanische Betätigungen, IP20 Front, Verschmutzungsgrad 3

  • Schraubklemmen: Pozidriv 2 Schraubendreher, Anzugsmoment 1 N·m, Abisolierung 9–10 mm.

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb Trennschalter OT40G1-3BS 40A 3-polig IEC Rahmen G1
14,63 €
14,63 €

14,63 €
inkl. MwSt.
Versandkosten berechnen
Verfügbare Artikel: 16
Weitere Verfügbarkeiten beim Hersteller
14,63 €

Bestellen Sie innerhalb und erhalten Sie es ab Mittwoch, 11 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

ABB OT40G1-3BS: zuverlässige Trennung für Dreiphasenleitungen

Der Trennschalter ABB OT40G1-3BS der Serie OT Plus ist dafür ausgelegt, eine klare und sichere Trennung bis zu 40 A in professionellen Schaltschränken zu gewährleisten. Die dreipolige Version (3P) ist ideal für dreiphasige Anlagen ohne Neutralleiter, um dedizierte Leitungen, technische Verbraucher, Belüftung, Pumpen, Abteilungs- oder Unterverteilungen zu trennen. Das kompakte Format und die Frontbedienung ermöglichen eine einfache Handhabung auch in Schaltschränken mit hoher Dichte.

Die Installation ist vielseitig: Sie kann auf einer Basis oder auf einer DIN-Schiene montiert werden, was sie sowohl für neue Schaltschränke als auch für Erweiterungs- und Modernisierungsmaßnahmen geeignet macht.

Elektrische Leistung: geeignet auch für das Schalten von Lasten (AC-23A)

Im Gegensatz zu Lösungen, die nur für die Isolierung gedacht sind, ist der OT40G1-3BS für die Einsatzkategorien geeignet, die auch das Schalten von Lasten abdecken:

  • AC-21A: 40 A @ 415/690 V (überwiegend ohmsche Lasten)

  • AC-22A: 40 A @ 415/690 V (gemischte Lasten)

  • AC-23A: 40 A @ 415 V und 25 A @ 690 V (Lasten mit hoher Induktivität, z.B. Motoren)

  • Leistung AC-23A: 18,5 kW @ 415 V und 22 kW @ 690 V

Diese Daten machen ihn zu einer soliden Wahl für die Trennung und Steuerung von dreiphasigen Verbrauchern, mit einem guten Betriebsspielraum.

Isolierung und Sicherheit: Ui 800 V und Uimp 8 kV

Für die Integration in Niederspannungsschaltschränke sind die Isolationswerte entscheidend. Das Gerät bietet:

  • Ui 800 V (IEC 60947-1)

  • Uimp 8 kV

Parameter, die helfen, transiente Überspannungen zu bewältigen und ein hohes Maß an Zuverlässigkeit über die Zeit zu erhalten.

Ordentliche Verkabelung mit integrierten Schraubklemmen

Die integrierten Schraubklemmen ermöglichen eine schnelle und stabile Verbindung. Der Installateur erhält klare Anweisungen für eine korrekte Installation:

  • empfohlener Schraubendreher: Pozidriv 2

  • Anzugsmoment 1 N·m

  • Abisolierung 910 mm

Die Anschlusskapazität deckt die gängigsten Querschnitte ab:

  • flexibel mit Aderendhülse 0,754 mm² (1/2x)

  • massiv 0,756 mm² (1/2x)

  • flexibel 1x bis 16 mm² / 2x bis 6 mm²

Verriegelbar und langlebig: perfekt für Wartung und Sicherheitsverfahren

Die Vorrichtung für ein Vorhängeschloss ermöglicht es, den Trennschalter während Eingriffen in Position zu halten, um versehentliche Reaktivierungen zu vermeiden. Die mechanische Lebensdauer beträgt 100.000 Betätigungen, geeignet auch für Anlagen, in denen häufige Schaltvorgänge vorgesehen sind. Die Verluste sind gering (1,0 W pro Pol), was in kompakten Schaltschränken nützlich ist, in denen das Wärmemanagement ein echtes Thema ist.

TECHNISCHE DATEN
Anschlusskapazität Hauptstromkreis Flexibel mit Aderendhülse 1/2x Cu 0,75…4 mm²
Massiv 1/2x Cu 0,75…6 mm²
Flexibel 1x Cu 1,5…16 mm²
Flexibel 2x Cu 1,5…6 mm²
Flexibles Kabel 1x Cu 1,5…16 mm²
Litze 2x Cu 1,5…6 mm²
Konventioneller thermischer Strom in freier Luft (Ith) 40 A
Konventioneller thermischer Strom (Ithe) 40 A
Schutzart IP20 (Front)
Farbe des Griffs Schwarz
Länge des Griffs 28,5 mm
Grifftyp Knopfgriff (externer Griff und Welle nicht enthalten)
Verriegelungstyp Verriegelbar
Maximale Anzahl Hilfskontakte 4 NO + 4 NC
Mechanische Lebensdauer 100.000 Betätigungen
Montagetyp Basis / DIN-Schiene
Anzahl der Pole 3P
Betriebsmodus Front
Verschmutzungsgrad 3
Position der Leitungsklemmen Oben → Unten / Unten → Oben
Leistungsverlust pro Pol 1,0 W (Nennbedingungen)
Stoßspannungsfestigkeit (Uimp) 8 kV
Nennisolationsspannung (Ui) 800 V (IEC 60947-1)
Nennstrom AC-21A (Ie) 40 A @ 415 V / 690 V
Nennstrom AC-22A (Ie) 40 A @ 415 V / 690 V
Nennstrom AC-23A (Ie) 40 A @ 415 V / 25 A @ 690 V
Nennleistung AC-23A (Pe) 18,5 kW @ 415 V / 22 kW @ 690 V
Nennbetriebsspannung 800 V (Hauptstromkreis)
Kurzschlussausschaltvermögen (Icm) 1,76 kA @ 690 V
Kurzzeitstrom (Icw) 0,8 kA (1 s) / 1,25 kA (0,2 s)
Empfohlener Schraubendreher Pozidriv 2
Bedienung Mechanismus an der Oberseite des Schalters
Klemmentyp Schraubklemmen
Anzugsmoment 1 N·m (IEC 60947-1)
Abisolierlänge 9–10 mm (0,35–0,39")
ABMESSUNGEN
Breite 35 mm
Höhe 68 mm
Tiefe 62 mm
Nettogewicht 0,116 kg

Es gibt noch keine Bewertung

Technische Daten

Spannung:
690V
Pole:
3P
Schutzart:
IP20
Modell:
OT Plus
Ampere:
40A
Stromkreisschutz:
Trennschalter
Kontaktdaten des Herstellers und der verantwortlichen Person
