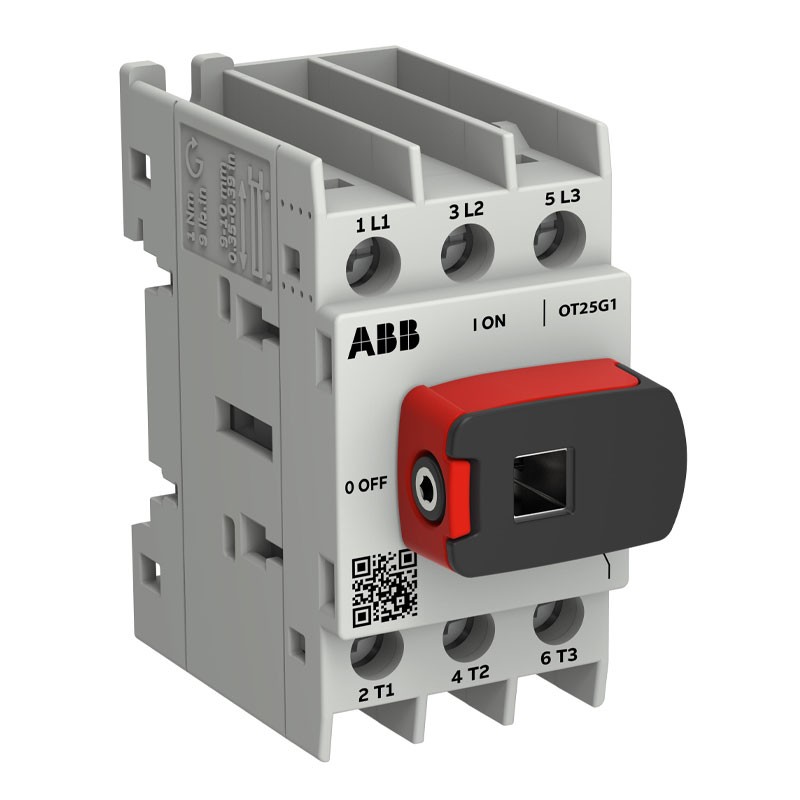

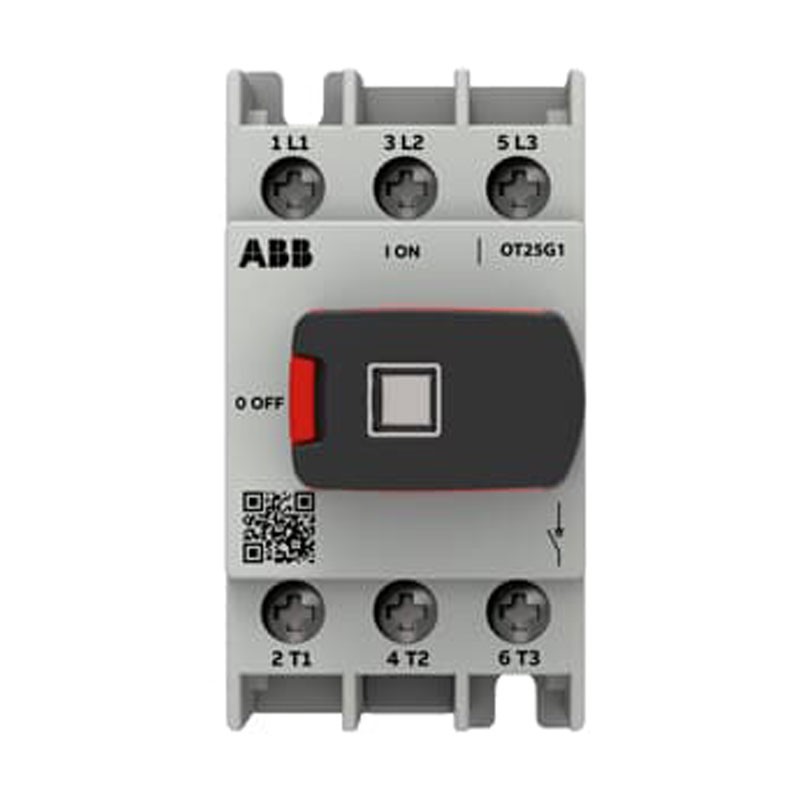

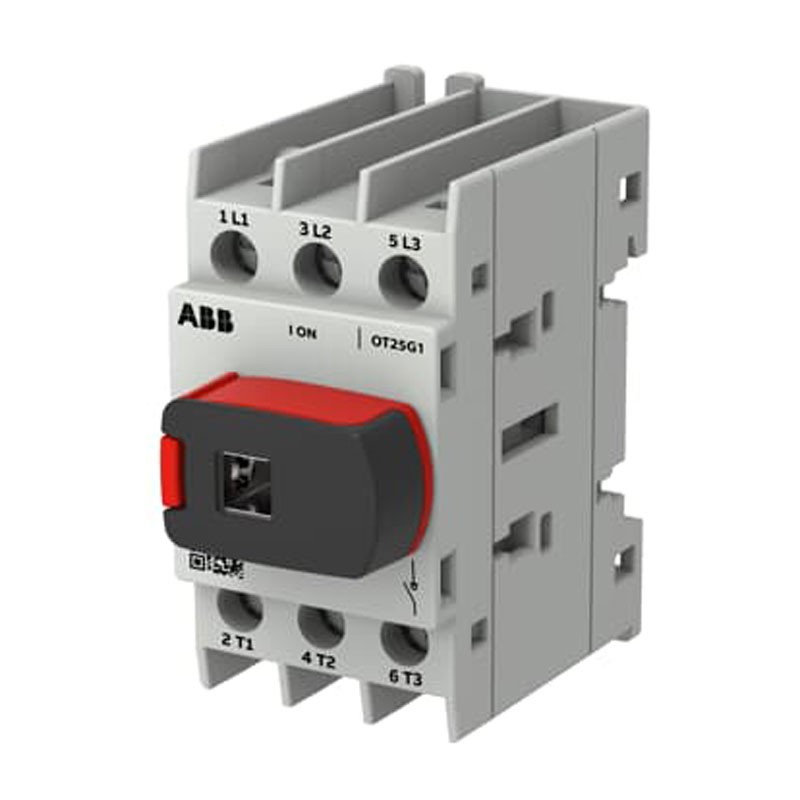

Abb Trennschalter OT25G1-3BS 25A 3-polig IEC Rahmen G1 OT25G1-3BS

Abb
Abb
ABB OT25G1-3BS 6417019931043


ABB OT25G1-3BS ist ein dreipoliger OT Plus-Trennschalter mit 25A (Rahmen G1) für DIN-Schiene oder Montageplatte: Frontbedienung, Schraubklemmen und abschließbarer Drehgriff. Ideal für Trennung und Sicherheit in Schaltschränken.

  • Trennschalter 3-polig (3P) 25A: sichere Isolierung von Leitungen und Lasten

  • ABB OT Plus-Serie mit Frontbedienung für direkte Steuerung im Schaltschrank

  • Montage auf DIN-Schiene oder Bodenplatte (flexible Installation)

  • Integrierte Schraubklemmen: robuste und zuverlässige Verkabelung

  • Abschließbarer Drehgriff (externer Griff und Welle nicht enthalten)

  • Erweiterbar mit Hilfskontakten: bis zu 4 NO + 4 NC

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb Trennschalter OT25G1-3BS 25A 3-polig IEC Rahmen G1 OT25G1-3BS
22,89 €
22,89 €

22,89 €
inkl. MwSt.
Versandkosten berechnen
Verfügbare Artikel: 8
Weitere Verfügbarkeiten beim Hersteller
22,89 €

Bestellen Sie innerhalb und erhalten Sie es ab Dienstag, 20 Januar
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

ABB-Trennschalter OT25G1-3BS: Steuerung und Sicherheit für Industrie- und Gewerbeschaltschränke

Der ABB-Trennschalter OT25G1-3BS ist für die manuelle Trennung und Sicherung von Stromkreisen in Verteilungs- und Automatisierungsschränken konzipiert. Er ermöglicht es, eine Leitung, eine Last oder einen Anlagenteil sichtbar und zuverlässig zu isolieren, was Wartungsarbeiten und technische Eingriffe sicherer macht. Er ist eine typische Lösung in Dienstleistungsschränken, kleinen Maschinenschränken, Hilfslinien und Anlagenteilen, die schnell abgeschaltet werden müssen.

Die OT Plus-Familie wird für ihre robuste Bauweise und Modularität geschätzt, ideal, wenn der Schaltschrank ordentlich und leicht erweiterbar bleiben soll.

3 Pole und 25A: Perfekt für Drehstromleitungen und dedizierte Verbraucher

Mit der Konfiguration 3P und einem konventionellen thermischen Strom von 25A ist der OT25G1-3BS geeignet für die Steuerung und Trennung von Drehstromleitungen und typischen Lasten im gewerblichen und leichten industriellen Bereich. Er ist eine ausgewogene Wahl, wenn ein kompakter, aber zuverlässiger Trennschalter benötigt wird, der in der Lage ist, gängige Nennströme in Sekundärverteilungen und Unterverteilungen zu handhaben.

Montage auf DIN-Schiene oder Platte: Vielseitige Installation

Der Trennschalter kann auf einer Bodenplatte oder einer DIN-Schiene installiert werden, was die Integration sowohl in neue als auch in bestehende Schaltschränke erleichtert. Dies vereinfacht auch die Lagerstandardisierung: dasselbe Gerät kann in verschiedenen Layouts verwendet werden und passt sich den Anforderungen des Schaltschranks und den verfügbaren Platzverhältnissen an.

Frontbedienung und abschließbarer Griff: Sofortige Kontrolle und Sicherheit

Die Frontbedienung ermöglicht eine sofortige Betätigung von der Vorderseite des Schaltschranks, nützlich in Umgebungen, in denen eine schnelle und klare Steuerung erforderlich ist. Der Knopfgriff ist abschließbar, ein wichtiges Element für Sicherheitsverfahren (Lockout/Tagout) und um unbefugte Wiederinbetriebnahmen während Wartungsarbeiten zu verhindern. Praktischer Hinweis: Externer Griff und Betätigungswelle sind nicht enthalten und müssen vorgesehen werden, wenn die externe Steuerung genutzt wird.

Daten für den Schaltschrankgebrauch: Betriebsmodus und Anschlüsse

Der Trennschalter arbeitet mit Frontbetriebsmodus und verfügt über Leitungsklemmen, die eine Verkabelung von oben nach unten (oder umgekehrt, je nach Layout) ermöglichen, was die Ordnung der Leiter im Kabelkanal erleichtert. Die Verschmutzungsgrad 3 platziert ihn in typischen industriellen/gewerblichen Kontexten, in denen Staub oder anspruchsvollere Umgebungsbedingungen als im Wohnbereich vorhanden sein können.

ELEKTRISCHE DATEN
Konventioneller thermischer Strom (Ith / Ithe) 25 A
Anzahl der Pole 3P
Nennisolationsspannung (Ui) 800 V (IEC 60947-1)
Stoßspannungsfestigkeit (Uimp) 8 kV
Nennbetriebsspannung 800 V
Nennstrom AC-21A 25 A (415 V / 690 V)
Nennstrom AC-22A 25 A (415 V / 690 V)
Nennstrom AC-23A 25 A (415 V / 690 V)
Nennleistung AC-23A 11 kW (415 V) · 22 kW (690 V)
Kurzschlussausschaltvermögen (Icm) 1,76 kA (690 V)
Kurzzeitstromfestigkeit (Icw) 0,8 kA (1 s) · 1,25 kA (0,2 s)
ANSCHLÜSSE
Querschnitt flexible Kupferkabel 0,75…16 mm²
Querschnitt starre Kupferkabel 0,75…6 mm²
Klemmtyp Schraubklemme
Abisolierlänge 9–10 mm
Anzugsmoment 1 N·m (IEC 60947-1) / 1 lbf·in (UL)
Empfohlener Schraubendreher Pozidriv 2
MECHANISCHE EIGENSCHAFTEN
Montageart Basis / DIN-Schiene
Betriebsmodus Front
Steuerungstyp Mechanismus auf der Oberseite
Grifftyp Knopf (schwarz) – Länge 28,5 mm
Sperrtyp Vorhängeschloss
Max. Hilfskontakte 4 NO + 4 NC
Mechanische Lebensdauer 100.000 Betätigungen
Frontschutzart IP20
Verschmutzungsgrad 3
Leistungsverlust pro Pol 0,4 W
UL / CSA DATEN
Maximale Spannung UL/CSA 600 V
Strom UL/CSA 30 A
Einphasenmotorleistung 1,5 HP (110–120 V) · 3 HP (240 V) · 7,5 HP (440–480 V) · 10 HP (550–600 V)
Dreiphasenmotorleistung 7,5 HP (240 V) · 15 HP (440–480 V) · 20 HP (550–600 V)
UL-Kabelquerschnitt 1× 18–6 AWG · 2× 16–10 AWG
ABMESSUNGEN UND GEWICHT
Breite 35 mm
Höhe 68 mm
Tiefe 62 mm
Nettogewicht 0,116 kg

Es gibt noch keine Bewertung

Technische Daten

Spannung:
800VAC
Pole:
3P
Schutzart:
IP20
Ampere:
25A
Stromkreisschutz:
Trennschalter
