Abb Trennschalter OT40G1-4BSN2 40A 4 Pole IEC Rahmen G1

Abb
Abb
ABB OT40G1-4BSN2 6417019931340

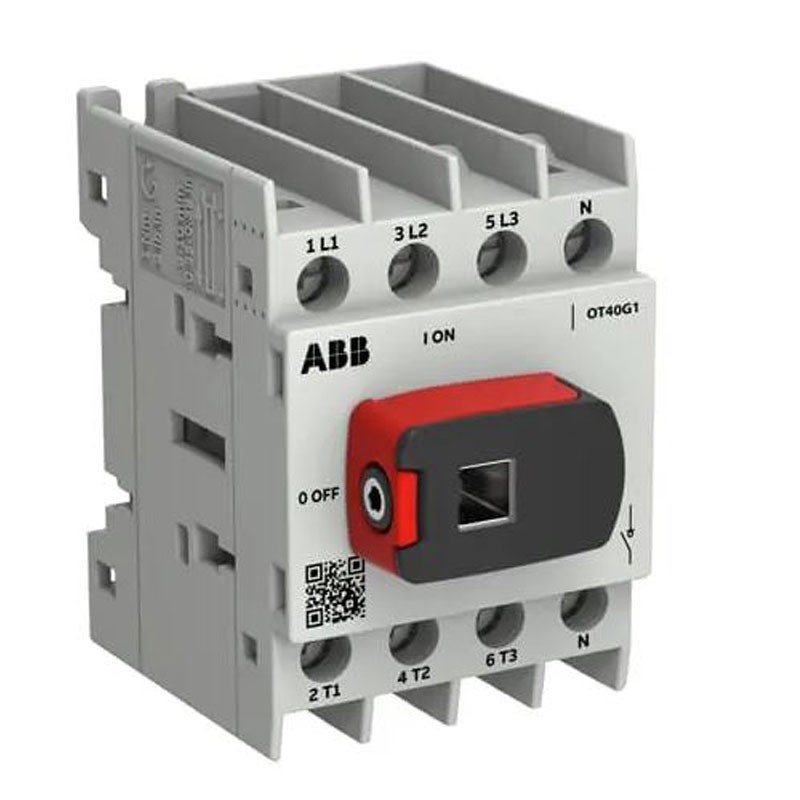

Der ABB-Trennschalter OT40G1-4BSN2 40A 4-polig (Rahmen G1) ist ein kompakter OT Plus Lasttrennschalter für DIN-Schiene oder Sockel, ideal zum sicheren Trennen von Leitungen und Lasten. Vierter Pol geschaltet spät-öffnend/früh-schließend, Ui 800 V und Uimp 8 kV, frontseitige Verriegelung.

  • 40 A (Ith/Ithe) mit 4 Polen für vollständige Leitungsisolation

  • 4. Pol rechts geschaltet: spät-öffnend / früh-schließend (gleichzeitige Funktion)

  • Einsatzkategorie: AC-21A/AC-22A 40A und AC-23A 40A@415V / 25A@690V

  • Installation auf Sockel oder DIN-Schiene, frontseitige Betätigung, Vorbereitungen für Vorhängeschloss

  • Hohe Zuverlässigkeit: 100.000 mechanische Betätigungen, IP20 Front, Verschmutzungsgrad 3

  • Integrierte Schraubklemmen: Schnelle Verdrahtung mit Pozidriv 2 Schraubendreher.

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb Trennschalter OT40G1-4BSN2 40A 4 Pole IEC Rahmen G1
19,56 €
19,56 €

19,56 €
inkl. MwSt.
Versandkosten berechnen
Verfügbare Artikel: 17
Weitere Verfügbarkeiten beim Hersteller
19,56 €

Bestellen Sie innerhalb und erhalten Sie es ab Freitag, 13 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

ABB OT40G1-4BSN2: Professionelle Trennung für Niederspannungsschaltschränke

Der Trennschalter ABB OT40G1-4BSN2 der Serie OT Plus ist konzipiert, um ordentliche und sichere Schaltschränke zu realisieren und bietet eine klare und zuverlässige Trennung bis zu 40 A. Die 4P-Konfiguration ist ideal für Drehstromnetze mit Neutralleiter oder für Anlagen, bei denen alle Leiter gleichzeitig unterbrochen werden sollen, um die Sicherheit während der Wartungsphasen zu verbessern und das Risiko von Rückspeisungen oder Restspannungen zu reduzieren.

Dank der Montage auf Basis oder auf DIN-Schiene passt er sich an vielfältige Szenarien an: Verteilerschränke, Hilfslinien, Trennung von dedizierten Verbrauchern und kleinen Industrieanlagen.

Geschalteter vierter Pol: Korrekte Sequenz bei den Manövern

Das Gerät sieht den vierten Pol auf der rechten Seite vor, als geschalteter Typ mit der Funktion Late-break / Early-make. In der Praxis öffnet sich der geschaltete Pol (oft der Neutralleiter) zuletzt und schließt sich zuerst, was die Handhabung der Trennsequenz verbessert und mögliche transiente Bedingungen während des Öffnens/Schließens des Stromkreises reduziert. Dies ist eine nützliche Eigenschaft, insbesondere in Schaltschränken, in denen die korrekte Betätigung des Neutralleiters für Zuverlässigkeit und Sicherheit wichtig ist.

Elektrische Leistung: AC-23A für Lasten im Betrieb

Der Trennschalter ist für die Hauptanwendungskategorien geeignet, was ihn sowohl für Leitungen als auch für Lasten nutzbar macht:

  • AC-21A: 40 A @ 415/690 V

  • AC-22A: 40 A @ 415/690 V

  • AC-23A: 40 A @ 415 V und 25 A @ 690 V

  • Leistung AC-23A: 18,5 kW (415 V) und 22 kW (690 V)

Außerdem bietet er gute Halteparameter:

  • Ui 800 V (IEC 60947-1)

  • Uimp 8 kV

Ordentliche Verkabelung und einfache Wartung

Die integrierten Schraubklemmen und die Position der Leitungsklemmen (von oben nach unten) machen die Verkabelung intuitiv. Das angegebene Drehmoment (1 N·m) und die Abisolierlänge (910 mm) helfen, korrekte und wiederholbare Verbindungen zu erzielen. Der Betätigungsmechanismus an der Oberseite und die Frontbedienung ermöglichen schnelle Manöver auch in kompakten Schaltschränken.

Betriebssicherheit: Verriegelbar und lange Lebensdauer

Die Vorrichtung für ein Vorhängeschloss ermöglicht die Verriegelung in Position, was bei Wartungsverfahren nützlich ist und unbeabsichtigte Reaktivierungen verhindert. Die mechanische Lebensdauer von 100.000 Betätigungen bestätigt eine zuverlässige Konstruktion, die auch für Installationen mit häufigen Manövern geeignet ist. Die Verlustleistung bleibt mit 1,0 W pro Pol unter Nennbedingungen gering, ein wichtiger Wert für Schaltschränke mit hoher Dichte

TECHNISCHE DATEN
Anschlusskapazität Hauptstromkreis Flexibel mit Aderendhülse 1/2x Cu 0,75…4 mm²
Massiv 1/2x Cu 0,75…6 mm²
Flexibel 1x Cu 1,5…16 mm²
Flexibel 2x Cu 1,5…6 mm²
Flexibles Kabel 1x Cu 1,5…16 mm²
Litze 2x Cu 1,5…6 mm²
Konventioneller thermischer Strom in freier Luft (Ith) 40 A
Konventioneller thermischer Strom (Ithe) 40 A
Schutzart IP20 (Front)
Position vierter Pol Rechte Seite
Typ vierter Pol Geschaltet – Simultanfunktion (Late-break / Early-make)
Farbe Griff Schwarz
Grifflänge 28,5 mm
Grifftyp Knopfgriff (externer Griff und Welle nicht enthalten)
Verriegelungstyp Verriegelbar
Maximale Anzahl Hilfskontakte 4 NO + 4 NC
Mechanische Lebensdauer 100.000 Betätigungen
Montagetyp Basis / DIN-Schiene
Anzahl der Pole 4P
Betriebsmodus Front
Verschmutzungsgrad 3
Position der Leitungsklemmen Oben → Unten / Unten → Oben
Verlustleistung pro Pol 1,0 W (Nennbedingungen)
Stoßspannungsfestigkeit (Uimp) 8 kV
Nennisolationsspannung (Ui) 800 V (IEC 60947-1)
Nennstrom AC-21A (Ie) 40 A @ 415 V / 690 V
Nennstrom AC-22A (Ie) 40 A @ 415 V / 690 V
Nennstrom AC-23A (Ie) 40 A @ 415 V / 25 A @ 690 V
Nennleistung AC-23A (Pe) 18,5 kW @ 415 V / 22 kW @ 690 V
Nennbetriebsspannung Hauptstromkreis 800 V
Kurzschluss-Einschaltvermögen (Icm) 1,76 kA @ 690 V
Kurzzeitstrom (Icw) 0,8 kA (1 s) / 1,25 kA (0,2 s)
Empfohlener Schraubendreher Pozidriv 2
Betätigung Mechanismus an der Oberseite des Schalters
Klemmentyp Schraubklemmen
Anzugsdrehmoment 1 N·m (IEC 60947-1)
Abisolierlänge 9–10 mm (0,35–0,39")
ABMESSUNGEN
Breite 46 mm
Höhe 68 mm
Tiefe 62 mm
Nettogewicht 0,145 kg
