Abb Trennschalter OT25G1-4BSN2 25A 4 Pole IEC Rahmen G1

Abb
Abb
ABB OT25G1-4BSN2 6417019931111

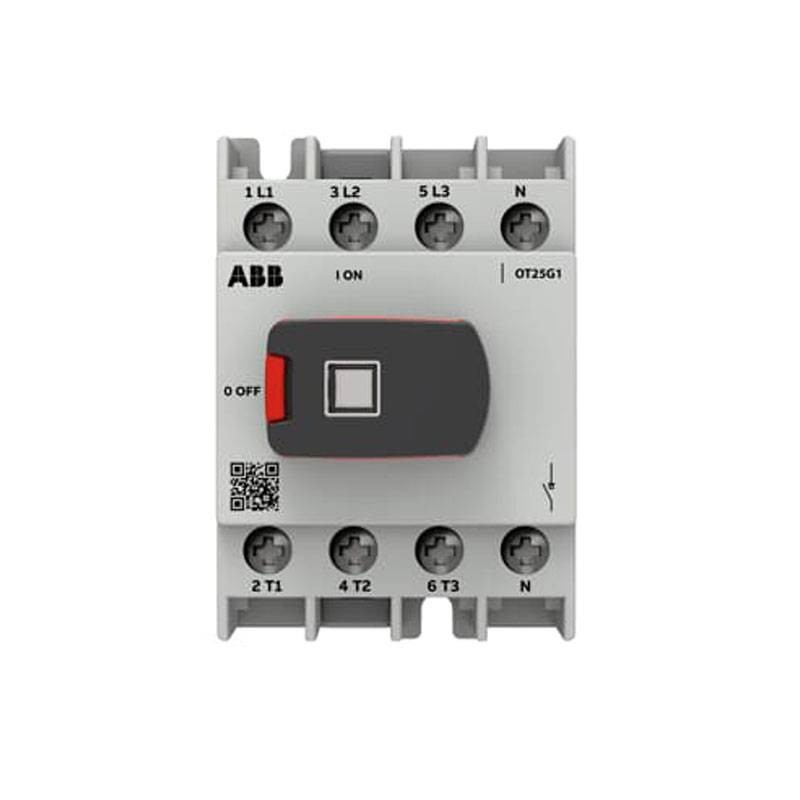

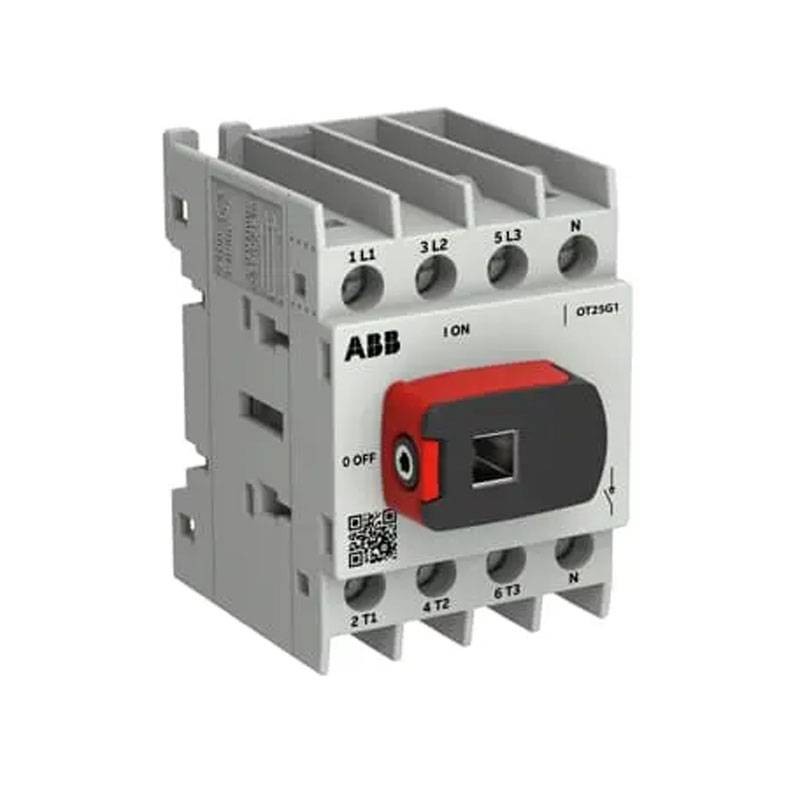

Der ABB OT25G1-4BSN2 25A 4-polige Lasttrennschalter (Rahmen G1) ist ein kompakter Lasttrennschalter für DIN-Schiene oder Sockel, ideal für das sichere Trennen von Leitungen und Lasten. Vierter Pol geschaltet spät-öffnend/früh-schließend, abschließbarer Drehgriff (externe nicht enthalten), Ui 800 V und Uimp 8 kV.

  • Thermischer Strom Ith/Ithe: 25 A

  • Polzahl: 4P

  • Vierter Pol: rechte Seite, geschaltet (spät-öffnend / früh-schließend)

  • Frontschutzart: IP20

  • Montage: auf Sockel / DIN-Schiene

  • Betriebsart: frontal

  • Verschmutzungsgrad: 3

  • Verlustleistung: 0,4 W pro Pol

  • Ui: 800 V (IEC 60947-1)

  • Uimp: 8 kV

  • Ie AC-21A/AC-22A/AC-23A: 25 A @ 415 V / 690 V

  • Pe AC-23A: 11 kW @ 415 V; 22 kW @ 690 V

  • Icm: 1,76 kA @ 690 V

  • Icw: 0,8 kA (1 s) / 1,25 kA (0,2 s)

  • Mechanische Lebensdauer: 100.000 Betätigungen

  • Griff: schwarzer Drehknopf, 28,5 mm (externer Griff und Welle nicht enthalten)

  • Verriegelung: Vorbereitet für Vorhängeschloss

  • Max. Hilfskontakte: 4 NO + 4 NC

  • Abmessungen (B×H×T): 46×68×62 mm

  • Gewicht: 0,145 kg

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb Trennschalter OT25G1-4BSN2 25A 4 Pole IEC Rahmen G1
17,27 €
17,27 €

17,27 €
inkl. MwSt.
Versandkosten berechnen
Verfügbare Artikel: 8
Weitere Verfügbarkeiten beim Hersteller
17,27 €

Bestellen Sie innerhalb und erhalten Sie es ab Mittwoch, 11 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

ABB OT25G1-4BSN2: zuverlässige Trennung in engen Räumen

Der ABB OT25G1-4BSN2 Trennschalter gehört zur OT-Reihe (Rahmen G1) und ist für eine sichere und sofortige Trennung in Schaltschränken konzipiert. Mit einem Nennstrom von 25 A und einer 4P-Konfiguration ist er besonders geeignet für Dreiphasensysteme mit Neutralleiter oder für Anwendungen, bei denen eine vollständige Isolierung aller Leiter erforderlich ist. Das kompakte Format erleichtert die Integration auch in dichten Schaltschränken und sorgt für Ordnung und Zugänglichkeit.

Geschalteter vierter Pol: Neutralleiterverwaltung mit Late-Break/Early-Make-Logik

Ein besonderes Merkmal ist die Position des vierten Pols auf der rechten Seite mit Schaltfunktion. Die Late-Break/Early-Make-Logik bedeutet, dass der vierte Pol (typischerweise der Neutralleiter) zuletzt öffnet und zuerst schließt, was die Sicherheit bei den Schaltvorgängen verbessert und mögliche unerwünschte Bedingungen beim Öffnen/Schließen des Stromkreises reduziert. Dies ist eine sehr geschätzte Eigenschaft in Verteilerschränken, wo die korrekte Trennsequenz entscheidend ist.

Elektrische Leistung für Schaltung und Trennung

Der Trennschalter ist für die wichtigsten Einsatzkategorien geeignet:

  • AC-21A / AC-22A / AC-23A: 25 A bei 415 V und 690 V

  • Leistung AC-23A: 11 kW (415 V) und 22 kW (690 V)

Diese Werte machen ihn sowohl für die Trennung von Leitungen als auch für die Schaltung typischer Lasten im zivilen und tertiären Bereich sowie in kleinen Industrieanlagen geeignet.

Sicherheit im Schaltschrank: Uimp 8 kV, Ui 800 V und Verriegelung mit Vorhängeschloss

Mit Uimp 8 kV und Ui 800 V bietet das Gerät eine angemessene Beständigkeit für professionelle Niederspannungsschränke. Die Möglichkeit zur Verriegelung mit einem Vorhängeschloss ist ideal für Wartungsverfahren und Lockout/Tagout, um unbefugte Reaktivierungen zu verhindern. Der externe Griff und die Welle sind nicht enthalten, sodass die Steuerung je nach Installation (intern im Schaltschrank oder dedizierte externe Steuerung) konfiguriert werden kann.

Mechanische Zuverlässigkeit und geringe Verlustleistung

Die angegebene mechanische Lebensdauer von 100.000 Betätigungen zeigt eine Konstruktion, die für häufigen Gebrauch ausgelegt ist. Zudem ist der Leistungsverlust sehr gering: 0,4 W pro Pol unter den nominalen Betriebsbedingungen, ein nützliches Detail, um die thermische Verlustleistung in kompakteren Schaltschränken zu begrenzen.

TECHNISCHE DATEN
Leiterquerschnitte Hauptstromkreis Flexibel mit Aderendhülse 1/2x Cu 0,75…4 mm²
Starr 1/2x Cu 0,75…6 mm²
Flexibel 1x Cu 1,5…16 mm²
Flexibel 2x Cu 1,5…6 mm²
Litze 2x Cu 1,5…6 mm²
Konventioneller thermischer Strom Ith 25 A
Konventioneller thermischer Strom Ithe 25 A
Schutzart IP20 (Front)
Position vierter Pol Rechte Seite
Typ vierter Pol Geschaltet – Late break / Early make
Farbe Griff Schwarz
Länge Griff 28,5 mm
Grifftyp Knaufgriff (Welle nicht enthalten)
Sperrtyp Vorhängeschlossfähig
Max. Hilfskontakte 4 NO + 4 NC
Mechanische Lebensdauer 100.000 Betätigungen
Montageart Basis / DIN-Schiene
Anzahl der Pole 4P
Betriebsmodus Front
Verschmutzungsgrad 3
Position der Leitungsklemmen Oben–unten / Unten–oben
Leistungsverlust pro Pol 0,4 W
Stoßspannungsfestigkeit (Uimp) 8 kV
Nennisolationsspannung (Ui) 800 V (IEC 60947-1)
Nennstrom AC-21A 25 A (415 / 690 V)
Nennstrom AC-22A 25 A (415 / 690 V)
Nennstrom AC-23A 25 A (415 / 690 V)
Leistung AC-23A 11 kW @ 415 V / 22 kW @ 690 V
Nennspannung Hauptstromkreis 800 V
Schließvermögen Icm 1,76 kA @ 690 V
Kurzzeitstromfestigkeit Icw 0,8 kA (1 s) / 1,25 kA (0,2 s)
Empfohlener Schraubendreher Pozidriv 2
Steuerungstyp Oberer Mechanismus
Klemmentyp Schraubklemmen
Anzugsdrehmoment 1 N·m
Länge der Abisolierung 9–10 mm
ABMESSUNGEN
Breite 46 mm
Höhe 68 mm
Tiefe 62 mm
Nettogewicht 0,145 kg

Es gibt noch keine Bewertung

Technische Daten

Spannung:
690V
Pole:
4P
Schutzart:
IP20
Modell:
OT Plus
Ampere:
25A
Stromkreisschutz:
Trennschalter
