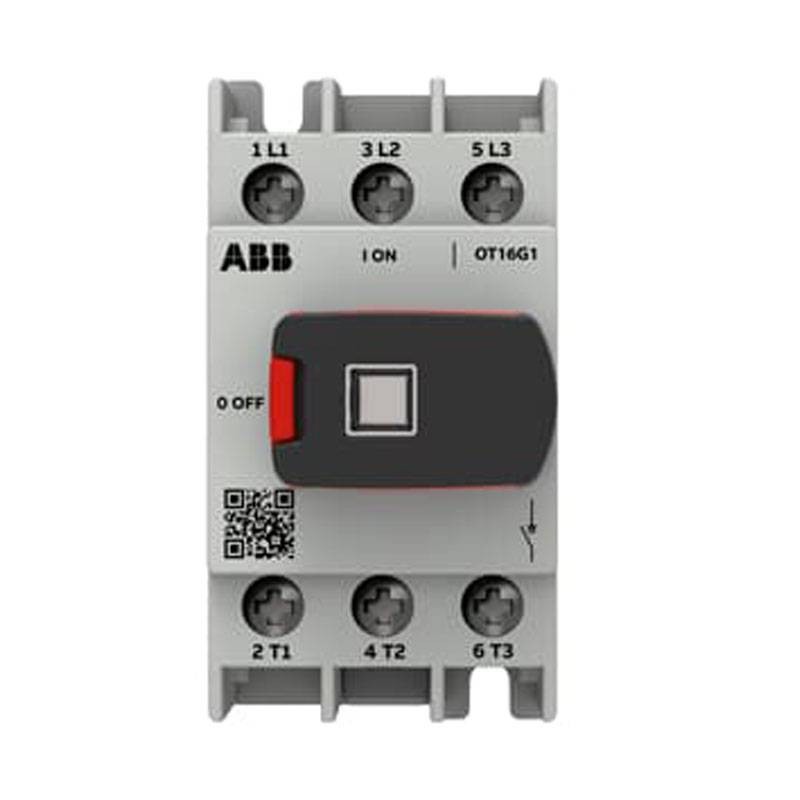

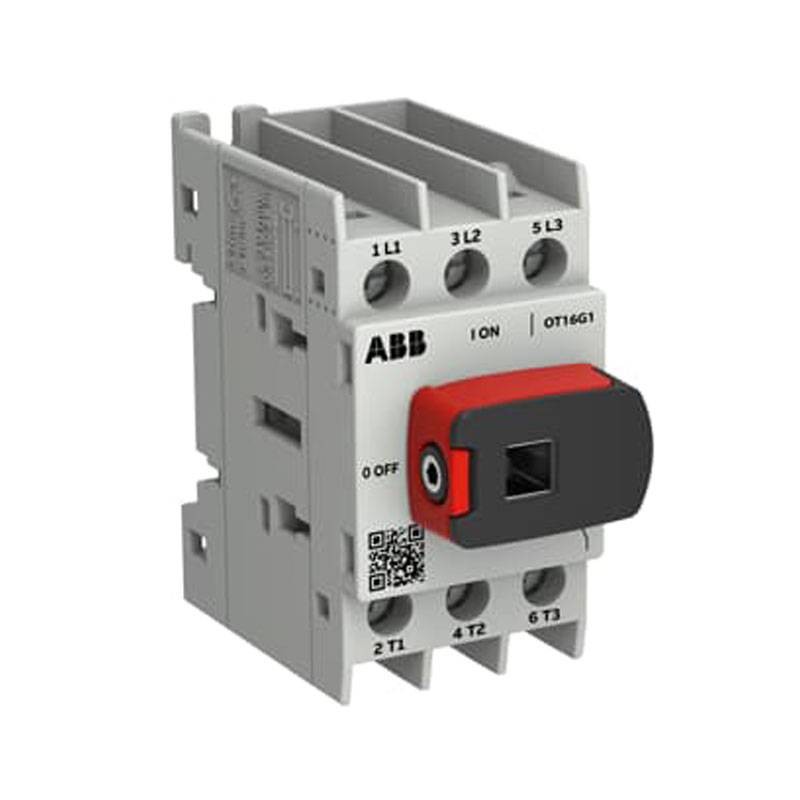

Abb Trennschalter OT16G1-3BS 16A 3-polig IEC Rahmen G1

Abb
Abb
ABB OT16G1-3BS 6417019930817


Der ABB OT16G1-3BS 16A 3-polige Lasttrennschalter (Rahmen G1) ist ein kompakter OT Plus Lasttrennschalter für DIN-Schiene oder Sockel, ideal für die sichere Trennung von Leitungen und kleinen Lasten. Ui 800V, Uimp 8 kV, frontseitige, abschließbare Betätigung und integrierte Schraubklemmen.

  • 16 A (Ith/Ithe) mit 3 Polen (3P) für vollständige Leitungsisolation

  • Einsatzkategorien: AC-21A / AC-22A / AC-23A 16A bei 415/690 V

  • Leistung AC-23A: 7,5 kW @415 V und 11 kW @690 V

  • Installation auf Sockel oder DIN-Schiene, frontseitige Betätigung, Vorbereitungen für Vorhängeschloss

  • Hohe Zuverlässigkeit: 100.000 mechanische Betätigungen, IP20 frontseitig, Verschmutzungsgrad 3

  • Kompakt und leicht: 35×68×62 mm, Gewicht 0,116 kg, minimale Verluste 0,1 W/Pol.

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb Trennschalter OT16G1-3BS 16A 3-polig IEC Rahmen G1
10,92 €
10,92 €

10,92 €
inkl. MwSt.
Versandkosten berechnen
Verfügbare Artikel: 16
Weitere Verfügbarkeiten beim Hersteller
10,92 €

Bestellen Sie innerhalb und erhalten Sie es ab Mittwoch, 11 März
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Häufig zusammengekauft

ABB OT16G1-3BS: schnelle und ordentliche Trennung in modularen Schaltschränken

Der Trennschalter ABB OT16G1-3BS der Serie OT Plus ist für eine zuverlässige und sichere Trennung in Schaltschränken konzipiert, in denen Platz kostbar ist. Mit einem Nennstrom von 16 A und dreipoliger Konfiguration (3P) ist er ideal für dreiphasige Leitungen ohne Neutralleiter, Hilfsschaltungen, kleine Motoren, Belüftung, technische Beleuchtung oder spezielle Trennungen bei bestimmten Verbrauchern.

Die Montage auf Basis oder DIN-Schiene ermöglicht maximale Flexibilität bei der Installation und macht ihn zu einer praktischen Wahl sowohl für Neuanlagen als auch für die Modernisierung bestehender Schaltschränke.

Umfassende elektrische Leistung: AC-23A für Lastschaltungen

Dieses Modell ist nicht nur ein Leitungstrennschalter: Dank der Eignung für AC-23A kann es auch Lastschaltungen mit klaren Werten handhaben:

  • Ie AC-21A / AC-22A / AC-23A: 16 A @ 415 V und 690 V

  • Pe AC-23A: 7,5 kW @ 415 V und 11 kW @ 690 V

Dies macht ihn geeignet für eine Vielzahl von Anwendungen und bietet einen guten Betriebsbereich in Niederspannungsschaltschränken.

Sicherheit und Beständigkeit: Ui 800 V und Uimp 8 kV

In einem professionellen Schaltschrank zählen die Beständigkeitswerte. Der OT16G1-3BS bietet:

  • Ui 800 V (IEC 60947-1)

  • Uimp 8 kV

Nützliche Parameter für Anlagen, in denen transiente Überspannungen auftreten können und eine angemessene dielektrische Festigkeit über die Zeit erforderlich ist.

Einfache Verkabelung mit integrierten Schraubklemmen

Das Gerät ist mit Schraubklemmen ausgestattet und erfordert einen Pozidriv 2 Schraubendreher, was eine schnelle und präzise Installation erleichtert. Das Anzugsmoment von 1 N·m und die Abisolierung von 910 mm helfen dem Installateur, die Verkabelung zu standardisieren und Fehler zu reduzieren, insbesondere bei der Arbeit an vielen Leitungen. Die akzeptierten Querschnitte decken die häufigsten Anforderungen in der Verteilung ab:

  • flexibel mit Aderendhülse 0,754 mm² (1/2x)

  • massiv 0,756 mm² (1/2x)

  • flexibel 1x bis 16 mm² / 2x bis 6 mm²

Verriegelbar und langlebig: ideal für Wartung und Sicherheitsverfahren

Die Möglichkeit zur Verriegelung mit einem Vorhängeschloss ermöglicht es, die Leitungen während Eingriffen und Wartungen zu sichern und versehentliche Wiedereinschaltungen zu vermeiden. Die mechanische Lebensdauer von 100.000 Betätigungen bestätigt ein Produkt, das für einen zuverlässigen Einsatz über die Zeit konzipiert ist. Darüber hinaus ist die Verlustleistung minimal (0,1 W pro Pol), was in kompakten Schaltschränken von Vorteil ist, in denen jedes Watt die Innentemperatur beeinflusst.

TECHNISCHE DATEN
Hauptstromkreis Anschlusskapazität Flexibel mit Aderendhülse 1/2x Cu 0,75…4 mm²
Massiv 1/2x Cu 0,75…6 mm²
Flexibel 1x Cu 1,5…16 mm²
Flexibel 2x Cu 1,5…6 mm²
Flexibles Kabel 1x Cu 1,5…16 mm²
Litze 2x Cu 1,5…6 mm²
Konventioneller thermischer Strom in freier Luft (Ith) 16 A
Konventioneller thermischer Strom (Ithe) 16 A
Schutzart IP20 (Front)
Farbe des Griffs Schwarz
Länge des Griffs 28,5 mm
Grifftyp Knopfgriff (externer Griff und Welle nicht enthalten)
Verriegelungstyp Verriegelbar
Maximale Anzahl Hilfskontakte 4 NO + 4 NC
Mechanische Lebensdauer 100.000 Betätigungen
Montageart Basis / DIN-Schiene
Anzahl der Pole 3P
Betriebsmodus Front
Verschmutzungsgrad 3
Position der Leitungsklemmen Oben → Unten / Unten → Oben
Leistungsverlust pro Pol 0,1 W (Nennbedingungen)
Stoßspannungsfestigkeit (Uimp) 8 kV
Nennisolationsspannung (Ui) 800 V (IEC 60947-1)
Nennstrom AC-21A (Ie) 16 A @ 415 V / 690 V
Nennstrom AC-22A (Ie) 16 A @ 415 V / 690 V
Nennstrom AC-23A (Ie) 16 A @ 415 V / 690 V
Nennleistung AC-23A (Pe) 7,5 kW @ 415 V / 11 kW @ 690 V
Nennbetriebsspannung Hauptstromkreis 800 V
Kurzschluss-Schließvermögen (Icm) 1,76 kA @ 690 V
Kurzzeitstrom (Icw) 0,8 kA (1 s) / 1,25 kA (0,2 s)
Empfohlener Schraubendreher Pozidriv 2
Betätigung Mechanismus auf der Oberseite des Schalters
Klemmentyp Schraubklemmen
Anzugsdrehmoment 1 N·m (IEC 60947-1)
Abisolierlänge 9–10 mm (0,35–0,39")
DIMENSIONI
Breite 35 mm
Höhe 68 mm
Tiefe 62 mm
Nettogewicht 0,116 kg

Es gibt noch keine Bewertung

Technische Daten

Spannung:
690V
Pole:
3P
Schutzart:
IP20
Modell:
OT Plus
Ampere:
16A
Stromkreisschutz:
Trennschalter
