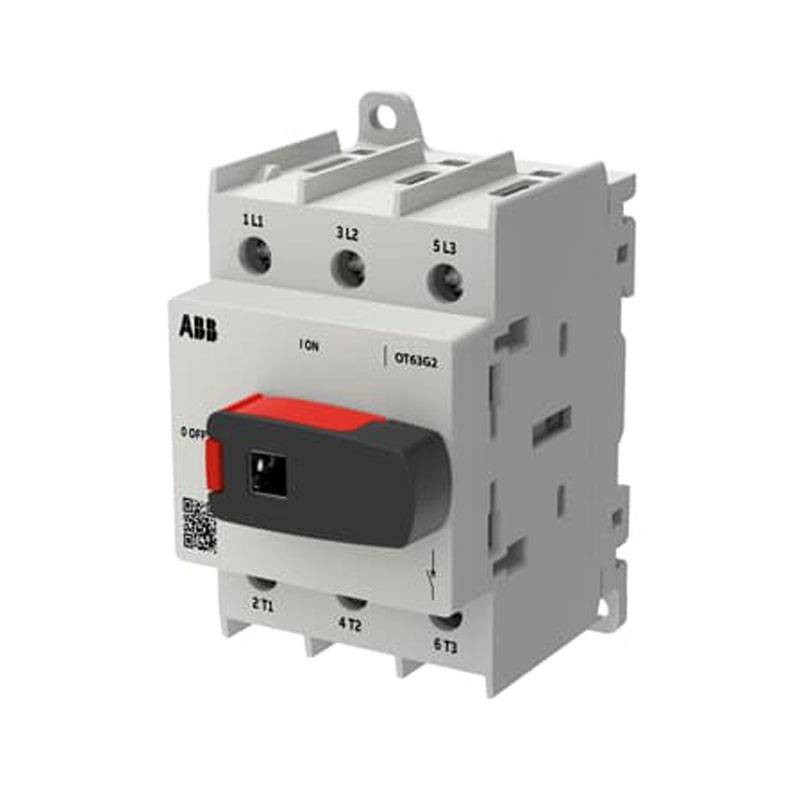

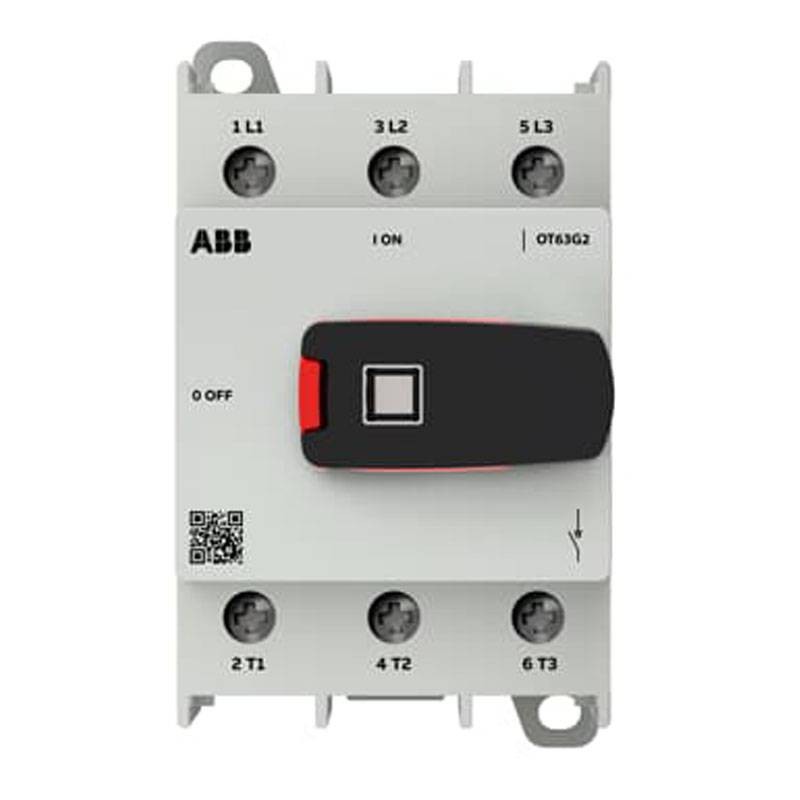

Abb OT63G2-3BS Lasttrennschalter 63A 3-polig OT63G2-3BS
ABB OT63G2-3BS
6417019925837
Der ABB OT63G2-3BS 63A 3-polige Lasttrennschalter (Serie OT Plus) bietet eine sichere Trennung und Frontbedienung in Niederspannungsschaltschränken: DIN-/Sockelmontage, Schraubklemmen und abschließbarer Knopfgriff für schnelle und geschützte Wartung.
-
3-polig 63A für dreiphasige Niederspannungsleitungen
-
Sockel-/DIN-Schienenmontage mit Frontbedienung
-
Schwarzer abschließbarer Knopfgriff (externer Griff und Welle nicht enthalten)
-
Schraubklemmen mit großer Verkabelungskapazität bis zu 35 mm² (1x Cu)
-
Leistung: Ui 800 V, Uimp 8 kV, Inc 50 kA (mit Sicherung 80A, 690 V)
-
Mechanische Lebensdauer bis zu 100.000 Betätigungen und IP20 Frontschutz.
19,62 €
Verfügbare Artikel: 8
: 2
Häufig zusammengekauft
ABB-Trennschalter OT63G2-3BS: zuverlässige Isolierung für Schaltschrank und Verteilung
Der ABB OT63G2-3BS ist ein dreipoliger Lasttrennschalter, der für eine klare und sichere Trennung in Niederspannungs-Schaltschränken konzipiert ist. Er ist die ideale Wahl, wenn ein dreiphasiger Stromkreis für Wartungsarbeiten, Maschineninterventionen oder die Sicherung einer Leitung isoliert werden muss. Als Teil der OT Plus-Serie kombiniert er Robustheit und einfache Installation mit einer sofortigen Frontbedienung und einer Konstruktion, die für professionelle Schaltschrankanwendungen entwickelt wurde.
Der IP20-Schutz an der Front hilft, das Risiko von versehentlichen Berührungen während der Arbeiten im Schaltschrank zu reduzieren, während der Drehknopf eine schnelle und intuitive Öffnung/Schließung ermöglicht.
DIN- oder Basis-Montage: Flexibilität für die Schaltschranktechnik
Dieses Modell unterstützt die Montage auf Basis oder auf DIN-Schiene, was sowohl neue Installationen als auch Nachrüstungen erleichtert. Die integrierten Schraubklemmen gewährleisten eine stabile Klemmung und eine zuverlässige Verbindung über die Zeit, wodurch das Risiko von Lockerungen durch Vibrationen und thermische Zyklen reduziert wird. Der Drehknopf ist abschließbar, eine wesentliche Eigenschaft für Lockout/Tagout-Verfahren und zur Vermeidung unbeabsichtigter Wiederinbetriebnahmen während laufender Arbeiten.
Hinweis: Für Türbedienung oder externe Betätigungsanforderungen sind externe Griffe und Wellen als Zubehör erhältlich, jedoch nicht im Lieferumfang enthalten.
Einfache Verdrahtung: breite Kompatibilität mit Leiterquerschnitten und -typen
Der OT63G2-3BS ist für verschiedene Verdrahtungskonfigurationen des Hauptstromkreises geeignet, nützlich bei Arbeiten an Schaltschränken mit unterschiedlichen Kabelquerschnitten:
-
1× flexibles/feindrähtiges Cu 1,535 mm²
-
2× flexibles/feindrähtiges Cu 1,516 mm²
-
Massive und flexible Leiter mit Aderendhülse in den angegebenen Bereichen (bis zu 6 mm² für massive 1/2x)
Die empfohlene Abisolierlänge beträgt 1316 mm und die Klemmung erfolgt mit einem Drehmoment von 2 N·m (Pozidriv 2) für eine ordentliche und wiederholbare Installation.
Elektrische Leistung: Ui 800 V und hohe Kurzschlussfestigkeit
Mit Ith/Ithe 63 A, Ui 800 V und Uimp 8 kV ist der Trennschalter für Niederspannungsschaltschränke mit guten Isolationsreserven geeignet. Der bedingte Kurzschlussstrom Inc 50 kA (mit Sicherung 80 A, 690 V) macht ihn auch dort geeignet, wo ein hohes Fehlerpotenzial besteht. In der Kategorie AC-23A bewältigt er 63 A bei 415 V und 32 A bei 690 V, mit einer Betriebsleistung von bis zu 30 kW bei 415/690 V, was viele Anwendungen im industriellen Lastschaltbereich abdeckt.
| ALLGEMEINE TECHNISCHE DATEN | |
|---|---|
| Anzahl der Pole | 3P |
| Montageart | Montage auf Basis / DIN-Schiene |
| Betriebsmodus | Front |
| Schutzart (Front) | IP20 |
| Verschmutzungsgrad | 3 |
| ANSCHLUSSKAPAZITÄT – HAUPTKREIS | |
| Flexible Leiter mit Aderendhülse | 1/2x Cu 1,5…4 mm² |
| Massive Leiter | 1/2x Cu 1,5…6 mm² |
| Flexible Leiter | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Feindrähtige Leiter | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| ELEKTRISCHE EIGENSCHAFTEN | |
| Konventioneller thermischer Strom in freier Luft (Ith) | 63 A |
| Konventioneller thermischer Strom (Ithe) | 63 A |
| Nennisolationsspannung (Ui) | 800 V (IEC 60947-1) |
| Nennbetriebsspannung | Hauptstromkreis: 800 V |
| Stoßspannungsfestigkeit (Uimp) | 8 kV |
| NENNBETRIEBSSTRÖME | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Nennbetriebsleistung AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| KURZSCHLUSS UND HALTBARKEIT | |
| Bedingter Kurzschlussstrom (Inc) | 50 kA (Sicherung 80 A, 690 V) |
| Schaltvermögen bei Kurzschluss (Icm) | 3,5 kA @ 690 V |
| Kurzzeitstromfestigkeit (Icw) | 1,5 kA für 1 s 2,5 kA für 0,2 s |
| VERLUSTE UND DISSIPATION | |
| Leistungsverlust pro Pol | 2,2 W (Nennbetriebsbedingungen) |
| STEUERUNG UND VERRIEGELUNG | |
| Griffart | Knopfgriff |
| Grifffarbe | Schwarz |
| Grifflänge | 37 mm |
| Verriegelungsart | Vorhängeschloss |
| Externer Griff und Welle | Nicht enthalten |
| HILFSKONTAKTE | |
| Maximale Anzahl montierbarer Kontakte | 4 NO + 4 NC |
| MECHANISCHE LEBENSDAUER | |
| Lebensdauer | 100.000 Betätigungen |
| ANSCHLÜSSE | |
| Klemmentyp | Schraubklemmen |
| Empfohlener Schraubendreher | Pozidriv 2 |
| Anzugsdrehmoment | 2 N·m (IEC 60947-1) |
| Abisolierlänge | 13–16 mm (0,51–0,63 in) |
| UL / CSA DATEN | |
| Maximale Betriebsspannung | 600 V |
| Nennstrom UL / CSA | 63 A |
| Nennleistung UL / CSA | Einphasig: • 110–120 V: 2 Hp • 240 V: 7,5 Hp • 440–480 V: 15 Hp • 550–600 V: 15 Hp Dreiphasig: • 110–120 V: 5 Hp • 240 V: 15 Hp • 440–480 V: 30 Hp • 550–600 V: 30 Hp |
| UL / CSA Drahtgrößen | 1x 16–2 AWG 2x 16–8 AWG |
| UL / CSA Anzugsdrehmoment | 18 lbf·in |
| BEZUGSNORMEN | |
| Normen | IEC 60947-3 UL 60947-4-1 CSA C22.2 Nr.14 |
| ABMESSUNGEN UND GEWICHT | |
| Breite | 52,5 mm |
| Höhe | 91,5 mm |
| Tiefe | 73 mm |
| Nettogewicht | 0,251 kg |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 800VAC
- Pole: 3P
- Schutzart: IP20
- Ampere: 63A
- Stromkreisschutz: Trennschalter
