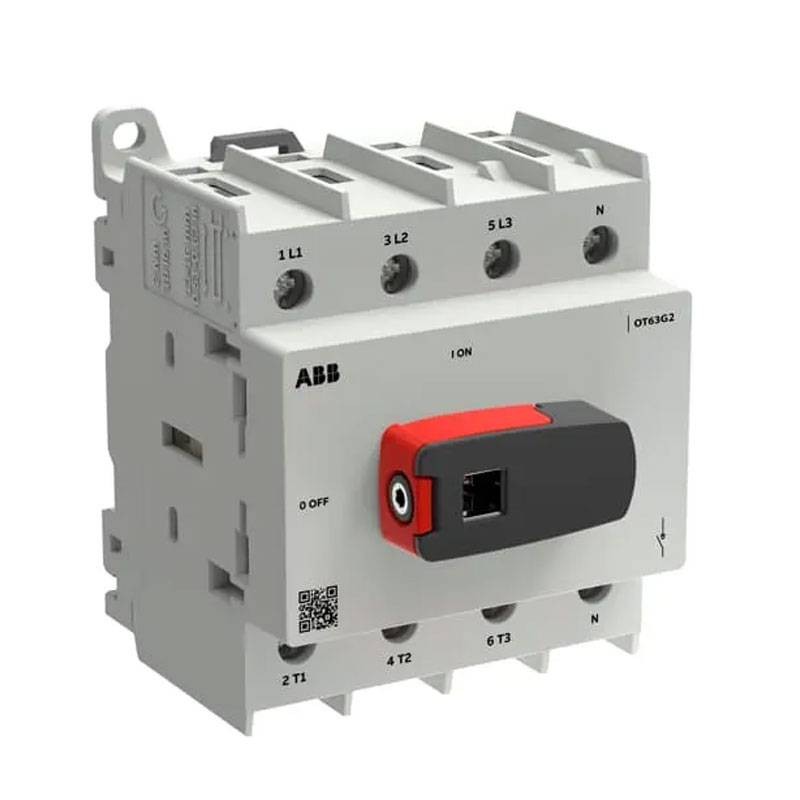

Abb Lasttrennschalter OT63G2-4BSN2 63A 4-polig OT63G2-4BSN2
ABB OT63G2-4BSN2
6417019925943
Der ABB OT63G2-4BSN2 63A 4-polige Lasttrennschalter der Serie OT Plus gewährleistet eine sichere Trennung in Niederspannungsschaltanlagen: Frontbetätigung, DIN-/Sockelmontage, abschließbarer Griff und hohe Leistung bis 800 V.
-
4-polig 63A (ABB OT Plus Serie) mit Frontbetätigung
-
Sockel-/DIN-Schienenmontage, geeignet für Schaltschränke mit DIN-Öffnung 45 mm
-
Abschließbarer Knaufgriff (Farbe Schwarz) und integrierte Schraubklemmen
-
4. geschalteter Pol (Spätöffner / Frühschließer) in rechter Position
-
Niederspannungsleistung: Ui 800 V, Uimp 8 kV, Inc 50 kA (mit Sicherung 80A, 690 V).
26,35 €
Verfügbare Artikel: 8
: 2
Häufig zusammengekauft
ABB-Trennschalter OT63G2-4BSN2: Isolierung und sichere Bedienung im Schaltschrank
Der ABB-Trennschalter OT63G2-4BSN2 ist ein Lasttrennschalter, der für eine zuverlässige Bedienung und eine sichtbare und sichere Trennung in Niederspannungsverteilerschränken entwickelt wurde. Er gehört zur OT Plus-Reihe, die für ihre robuste Bauweise und die einfache Integration in Schaltschränke und industrielle Schaltschränke geschätzt wird. Die 4-polige Konfiguration macht ihn ideal für dreiphasige Anwendungen mit Neutralleiter, bei denen es wichtig ist, den Stromkreis während Wartungsarbeiten, Eingriffen oder Sicherheitsverfahren vollständig zu isolieren.
Dank der Frontbedienung kann der Bediener den Schalter direkt von der Schaltschrankfront aus mit einer klaren und unmittelbaren Bewegung steuern. Der Frontschutz IP20 trägt dazu bei, die Handhabung in technischen Umgebungen und Schaltschrankräumen sicherer zu machen.
DIN-/Sockelmontage und ordentliche Installation: für Schaltschranktechnik konzipiert
Dieses Modell ist für eine schnelle Installation konzipiert: Es kann auf einer DIN-Schiene oder auf einer Basis montiert werden und passt sich den gängigsten Layouts in der Schaltschranktechnik an. Es ist für Schaltschränke mit einem DIN-Loch von 45 mm geeignet, nützlich in Konfigurationen mit Türsteuerung oder dediziertem Durchgang. Die integrierten Schraubklemmen erleichtern die Verkabelung und ermöglichen stabile Verbindungen, wodurch die Installationszeit verkürzt und die Zuverlässigkeit der Verbindung im Laufe der Zeit verbessert wird.
Ein wichtiges Detail für die Planung: Der externe Griff und die Welle für die Türsteuerung können als Zubehör angefordert werden (nicht im Lieferumfang enthalten), während der Drehknopf für die direkte Montage am Gerät vorgesehen ist.
4. geschalteter Pol: Neutralleiterverwaltung mit gleichzeitiger Funktion
Der Trennschalter umfasst den vierten Pol auf der rechten Seite mit geschalteter Funktion und Logik für spätes Öffnen / frühes Schließen: ein nützliches Merkmal, wenn eine kontrollierte Verwaltung des Öffnens/Schließens des vierten Pols im Vergleich zu den anderen Kontakten erforderlich ist. Dies ist ein Vorteil in vielen Anwendungen, bei denen der Neutralleiter oder ein Hilfskreis einer definierten Sequenz folgen muss, um die Betriebssicherheit und die Konsistenz der Bedienung zu verbessern.
Hohe elektrische Leistung: bis zu 800 V und hohe Fehlerfestigkeit
Mit 63 A konventionellem thermischen Strom (Ith/Ithe) und wichtigen Isolationsparametern (Ui 800 V, Uimp 8 kV) ist der OT63G2-4BSN2 für Niederspannungsschaltschränke geeignet, in denen Sicherheits- und Zuverlässigkeitsmargen erforderlich sind. Die bedingte Kurzschlussfestigkeit Inc 50 kA (mit 80 A Sicherung, 690 V) macht ihn geeignet für Installationen mit erheblichen Fehlerniveaus, während die mechanische Lebensdauer von bis zu 100.000 Schaltspielen häufige Anwendungen in industriellen Umgebungen unterstützt.
| ALLGEMEINE TECHNISCHE DATEN | |
|---|---|
| Anzahl der Pole | 4P |
| Montageart | Sockel-/DIN-Schienenmontage |
| Betriebsmodus | Front |
| Schutzart (Front) | IP20 |
| Verschmutzungsgrad | 3 |
| KABELQUERSCHNITTE – HAUPTKREIS | |
| Flexible Leiter mit Aderendhülse | 1/2x Cu 1,5…4 mm² |
| Starre Leiter | 1/2x Cu 1,5…6 mm² |
| Flexible Leiter | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| Litzenleiter | 1x Cu 1,5…35 mm² 2x Cu 1,5…16 mm² |
| ELEKTRISCHE EIGENSCHAFTEN | |
| Konventioneller thermischer Strom in freier Luft (Ith) | 63 A |
| Konventioneller thermischer Strom (Ithe) | 63 A |
| Nennisolationsspannung (Ui) | 800 V (IEC 60947-1) |
| Nennbetriebsspannung | Hauptkreis: 800 V |
| Stoßspannungsfestigkeit (Uimp) | 8 kV |
| NENNBETRIEBSSTRÖME | |
| AC-21A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-22A (Ie) | 63 A @ 415 V 63 A @ 690 V |
| AC-23A (Ie) | 63 A @ 415 V 32 A @ 690 V |
| Nennleistung AC-23A (Pe) | 30 kW @ 415 V 30 kW @ 690 V |
| KURZSCHLUSS UND FESTIGKEIT | |
| Bedingte Kurzschlussstromfestigkeit (Inc) | 50 kA (Sicherung 80 A, 690 V) |
| Kurzschluss-Schließvermögen (Icm) | 3,5 kA @ 690 V |
| Kurzzeitstromfestigkeit (Icw) | 1,5 kA für 1 s 2,5 kA für 0,2 s |
| VERLUSTE UND WÄRMEABGABE | |
| Leistungsverlust pro Pol | 2,2 W (Nennbetriebsbedingungen) |
| STEUERUNG UND GRIFF | |
| Grifftyp | Knaufgriff |
| Grifffarbe | Schwarz |
| Grifflänge | 37 mm |
| Sperrtyp | Vorhängeschloss |
| Externer Griff und Welle | Nicht enthalten |
| VIERTER POL | |
| Position vierter Pol | Rechte Seite |
| Typ vierter Pol | Geschaltet – gleichzeitige Funktion Spätöffner / Frühschließer |
| HILFSKONTAKTE | |
| Maximale Anzahl montierbarer Kontakte | 4 NO + 4 NC |
| LEBENSDAUER UND ZUVERLÄSSIGKEIT | |
| Mechanische Lebensdauer | 100.000 Betätigungen |
| ANSCHLÜSSE | |
| Klemmentyp | Schraubklemmen |
| Empfohlener Schraubendreher | Pozidriv 2 |
| Anzugsdrehmoment | 2 N·m (IEC 60947-1) |
| Abisolierlänge des Kabels | 13–16 mm (0,51–0,63 in) |
| BEZUGSNORMEN | |
| Normen | IEC 60947-3 UL 60947-4-1 CSA C22.2 Nr.14 |
| ABMESSUNGEN UND GEWICHT | |
| Breite | 70 mm |
| Höhe | 91,5 mm |
| Tiefe | 73 mm |
| Nettogewicht | 0,321 kg |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 800VAC
- Pole: 4P
- Schutzart: IP20
- Ampere: 63A
- Stromkreisschutz: Trennschalter
