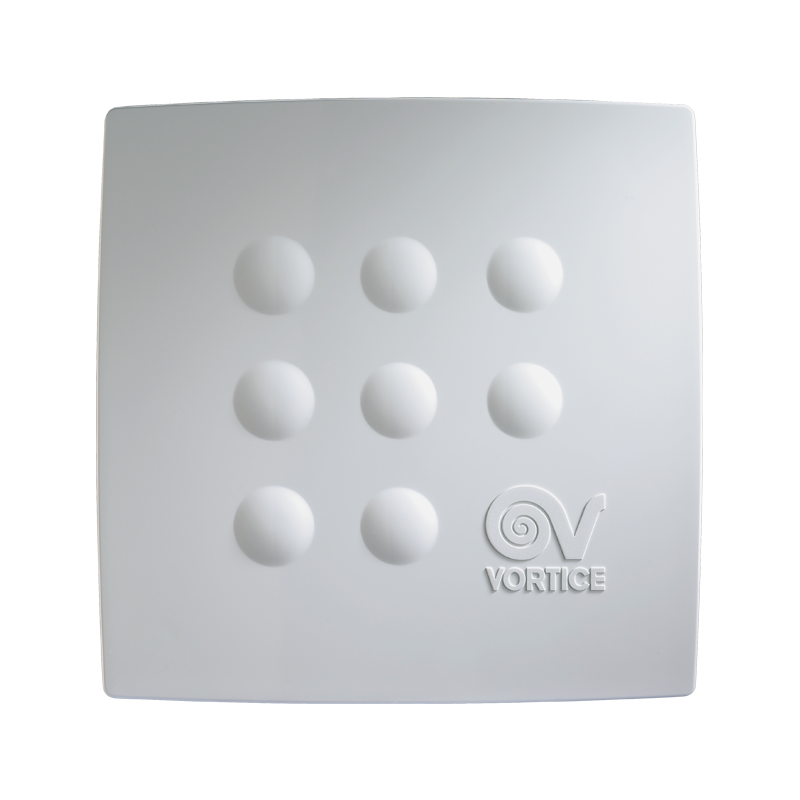

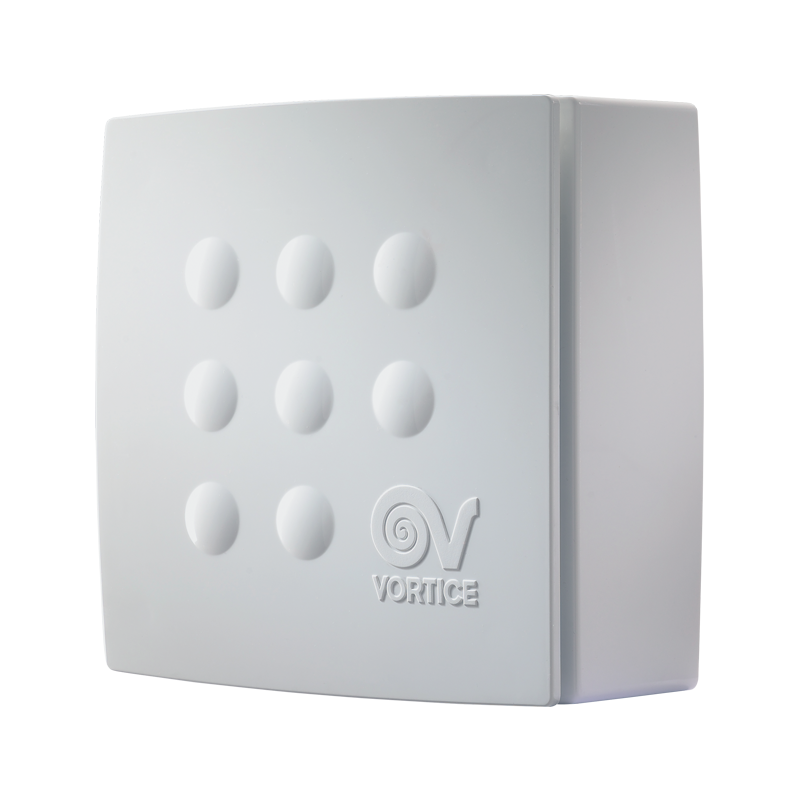

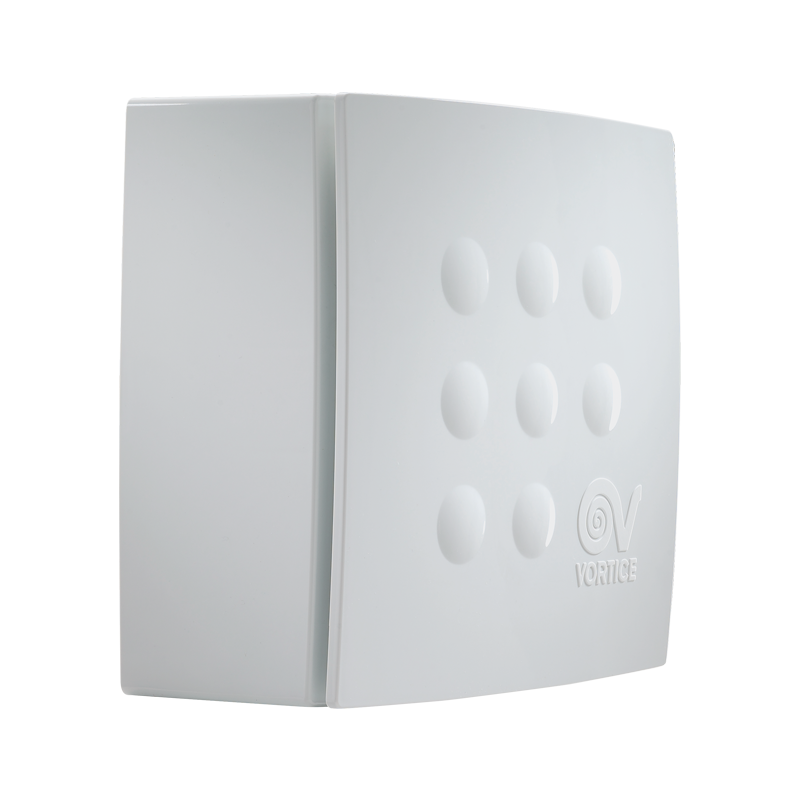

Vortice radialer Schachtventilator Quadro SUPER 100 11952
VOR 0000011952
8010300119526
Radialer Schachtventilator, AP, NW 100 mm, ABS-Kunststoff, Farbe weiß, Induktionsmotor, 220-240 V~50 Hz, 105 W, max. 0,5 A,max. 280 m³/h, max. 490 Pa, max. 2.200 U/min., LP max. 48.6 dB(A) -3m, Schutzart IPX4, Schutzklasse II, Temp max. für Dauerbetrieb 50 °C, selbstschmierende Gleitlager, mit thermischem Überlastschutz.
239,30 €
Verfügbare Artikel: 6
: 1
Merkmale
- Gehäuse aus vergilbungsfreiem, UV-beständigem Kunststoff (ABS)
- Gekapselter, kugelgelagerter Motor mit 3 Stufen und thermischem Überlastschutz sorgt für einen langfristigen und geräuscharmen Dauerbetrieb für mindestens 30.000 Stunden bei maximaler Oberfl ächentemperatur. Drehzahlregelung mittels Vortice Steuergeräte.
- Radiales Laufrad mit vorwärtsgekrümmten Schaufeln aus Kunststoff, beständig gegen aggressive Medien.
- 3 stufiger Wandschalter mit Ein-/Ausfunktion, kompatibel mit Unterputzdose UNI 503 für Wand- und Deckenmontage
- Filter aus PU, spülmaschinenfest
- Die Rückluftsperrklappe am Anschlussstutzen verhindert den Kaltlufteinfall bei ausgeschaltetem Ventilator
- T-Modelle sind mit Nachlaufrelais ausgestattet, die nach Ablauf der eingestellten Nachlaufzeit (3-20 Minuten) den Ventilator ausschalten (Werkseinstellung 3 Minuten)
- T-HCS Modelle beinhalten einen Feuchtesensor (r.F.), einstellbar auf 4 vordefinierte Schwellenwerte (60%, 70%, 80%, 90 %). Auf der Leiterplatte ist zusätzlich ein Nachlaufrelais integriert, welches nach Unterschreitung des Schwellenwertes das Gerät nach Ablauf der voreingestellten Nachlaufzeit ausschaltet. Die Nachlaufzeit kann bei der Installation von 3 bis 20 Minuten eingestellt werden. (Werkseinstellung 3 Minuten)
Technische Spezifikationen:
- Maximale Stromaufnahme bei maximaler Geschwindigkeit (A) 0,5
- Max absorbierter Strom bei minimaler Geschwindigkeit. (A) 0,36
- Nenn-Durchmesser des Kanals (mm) 100
- Frequenz (Hz) 50
- IP X4 Schutzgrad
- Isolationsklasse II
- Ø Auspuff (mm) 97
- Gewicht (Kg) 3,77
- Maximale Leistungsaufnahme bei maximaler Geschwindigkeit. (W) 105
- Max. Leistungsaufnahme bei minimaler Geschwindigkeit. (W) 50
- Max. Umgebungstemperatur Dauerbetrieb (°C) 50
- Spannung (V) 220-240
- Freifeld-Schallemission [dB(A)] 3m 41,9
- Maximale Durchflussrate bei maximaler Geschwindigkeit. (l/s) 77
- Maximale Durchflussrate bei maximaler Geschwindigkeit. (m³/h) 280
- Max. Durchfluss bei minimaler Geschwindigkeit (l/s) 38
- Maximale Durchflussmenge bei minimaler Geschwindigkeit (m³/h) 140
- Maximaler Druck bei maximaler Geschwindigkeit. (mmH2O) 50
- Maximaler Druck bei maximaler Geschwindigkeit. (Pa) 490
- Maximaler Druck bei minimaler Geschwindigkeit (mmH2O) 23
- Maximaler Druck bei minimaler Geschwindigkeit. (Pa) 226
- Schalldruck Lp [dB (A)] 3m - max vel 48,6
- Schalldruckpegel Lp [dB (A)] 3m - min vel 41.9
- RPM max 2200
- RPM min 1400
Technische Daten
- Durchmesser: 100
- Art: Radial-Rohrventilatoren
