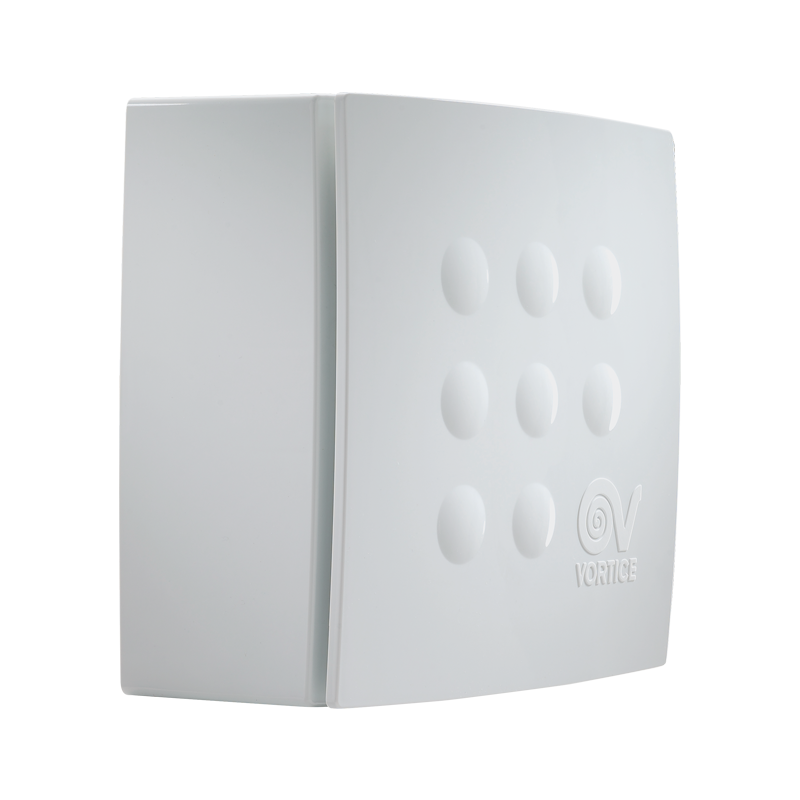

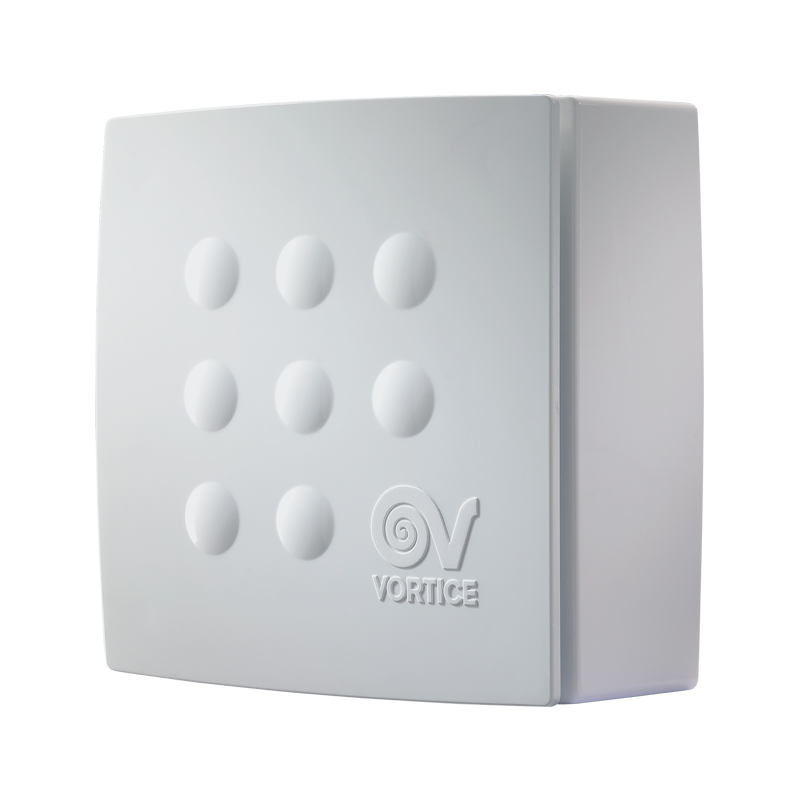

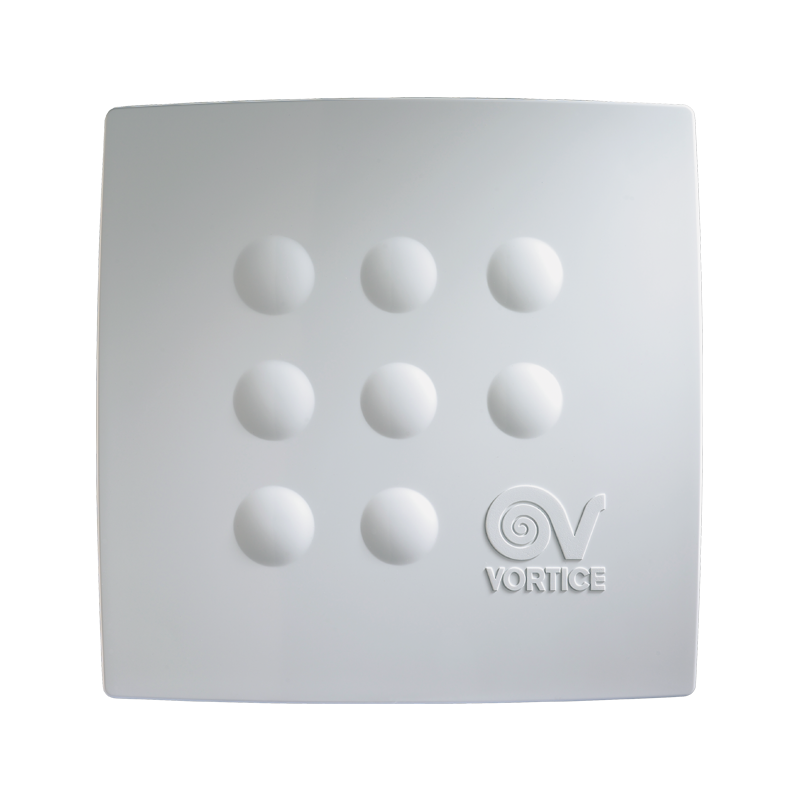

Vortice Kleinraum-/Schachtventilator Quadro Medio T 11946
VOR 0000011946
8010300119465
Radialer Schachtventilator, AP, mit einstellbarem Nachlaufrelais (3-20 min.), NW 100 mm, ABS-Kunststoff, Farbe weiß, Induktionsmotor, 220-240 V~50 Hz, 29 W, max. 0,18 A,max. 120 m³/h, max. 329 Pa, max. 1.890 U/min., LP max. 43.4 dB(A) -3m, Schutzart IPX4, Schutzklasse II, Temp max. für Dauerbetrieb 50 °C, selbstschmierende Gleitlager, 2 Stufen, mit thermischem Überlastschutz
Vortice Kleinraum-/Schachtventilator Quadro Medio T 11946
235,22 €
Merkmale:
- Gehäuse aus vergilbungsfreiem, UV-beständigem Kunststoff (ABS)
- Gekapselter, kugelgelagerter Motor mit 3 Stufen und thermischem Überlastschutz sorgt für einen langfristigen und geräuscharmen Dauerbetrieb für mindestens 30.000 Stunden bei maximaler Oberflächentemperatur. Drehzahlregelung mittels Vortice Steuergeräte.
- Radiales Laufrad mit vorwärtsgekrümmten Schaufeln aus Kunststoff, beständig gegen aggressive Medien.
- 3 stufiger Wandschalter mit Ein-/Ausfunktion, kompatibel mit Unterputzdose UNI 503 für Wand- und Deckenmontage
- Filter aus PU, spülmaschinenfest
- Die Rückluftsperrklappe am Anschlussstutzen verhindert den Kaltlufteinfall bei ausgeschaltetem Ventilator
- T-Modelle sind mit Nachlaufrelais ausgestattet, die nach Ablauf der eingestellten Nachlaufzeit (3-20 Minuten) den Ventilator ausschalten (Werkseinstellung 3 Minuten)
- T-HCS Modelle beinhalten einen Feuchtesensor (r.F.), einstellbar auf 4 vordefinierte Schwellenwerte (60%, 70%, 80%, 90 %). Auf der Leiterplatte ist zusätzlich ein Nachlaufrelais integriert, welches nach Unterschreitung des Schwellenwertes das Gerät nach Ablauf der voreingestellten Nachlaufzeit ausschaltet. Die Nachlaufzeit kann bei der Installation von 3 bis 20 Minuten eingestellt werden. (Werkseinstellung 3 Minuten)
Technische Spezifikationen:
- Max. Stromaufnahme bei max. Geschwindigkeit (A) 0,18
- Max. Stromaufnahme bei minimaler Geschwindigkeit (A) 0,14
- Nenn-Durchmesser des Kanals (mm) 100
- Frequenz (Hz) 50
- IP X4 Schutzgrad
- Isolationsklasse II
- Ø Auspuff (mm) 97
- Gewicht (Kg) 2,5
- Max. Leistungsaufnahme bei maximaler Geschwindigkeit (W) 29
- Max. Leistungsaufnahme bei minimaler Geschwindigkeit (W) 25
- Max. Umgebungstemperatur Dauerbetrieb (°C) 50
- Spannung (V) 220-240
- Freifeld-Schallemission [dB(A)] 3m 36,7
- Max. Durchflussmenge bei max. Geschwindigkeit (l/s) 33
- Max. Durchflussmenge bei max. Geschwindigkeit (m³/h) 120
- Max. Durchfluss bei minimaler Geschwindigkeit (l/s) 19
- Max. Durchfluss bei min. Geschwindigkeit (m³/h) 70
- Maximaler Druck bei maximaler Geschwindigkeit (mmH2O) 34
- Maximaler Druck bei maximaler Geschwindigkeit (Pa) 329
- Maximaler Druck bei minimaler Geschwindigkeit (mmH2O) 22
- Maximaler Druck bei minimaler Geschwindigkeit (Pa) 216
- Schalldruck Lp [dB (A)] 3m - maximale Geschwindigkeit 43,4
- Schalldruck Lp [dB (A)] 3m - min Drehzahl 36,7
- RPM max 1890
- RPM min 1150
Technische Daten
- Durchmesser:
- 100
- Art:
- Radial-Rohrventilatoren
- Funktionen:
- Timer
