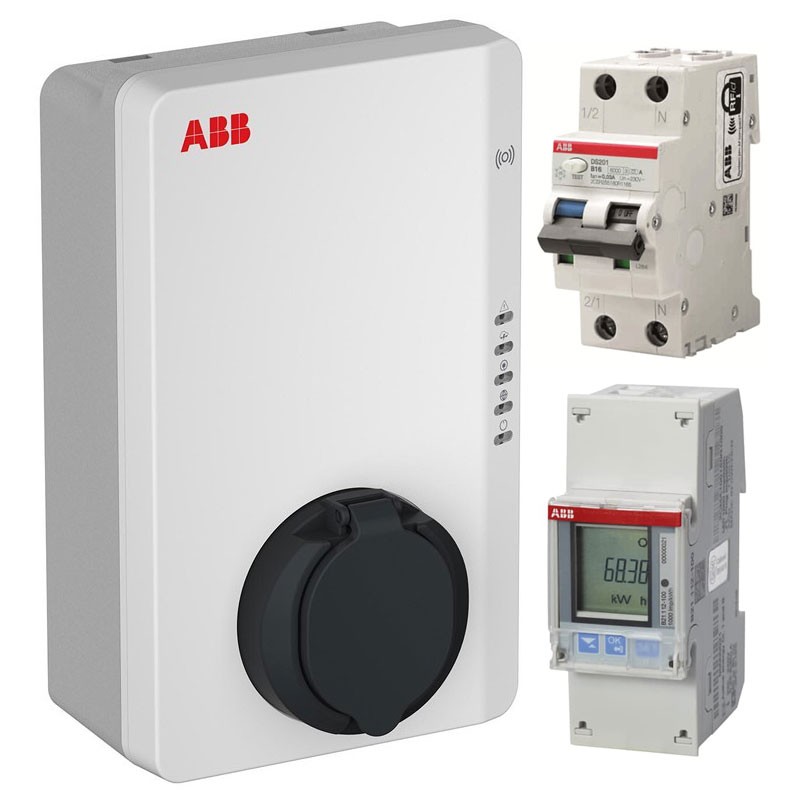

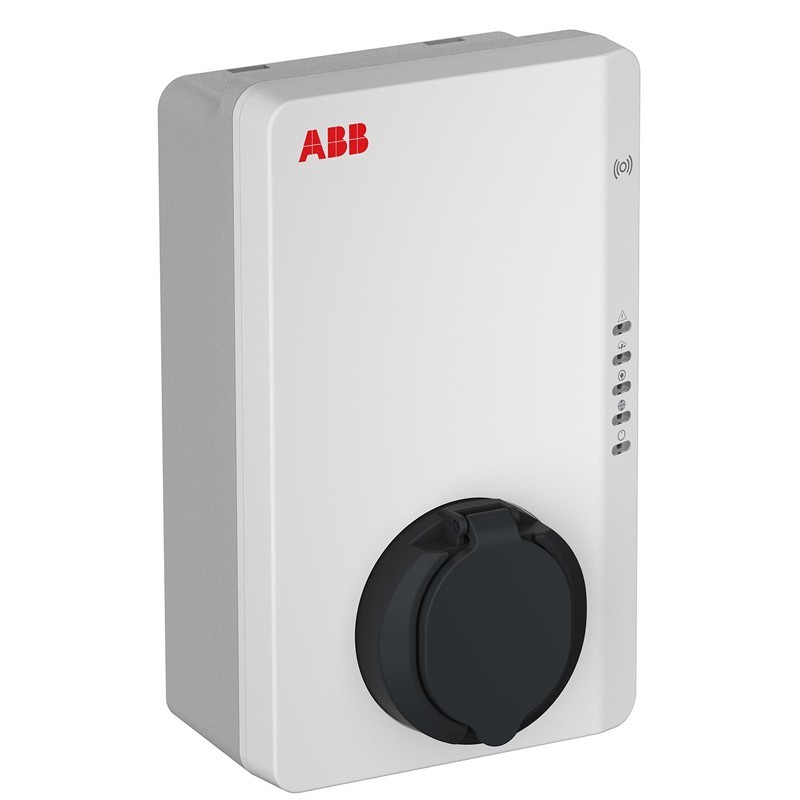

Die Terra AC Wallbox ist mit einem hochpräzisen Zähler ausgestattet, der in intelligente Gebäude-Energiemanagementsysteme integriert werden kann und fortschrittliche Lastmanagementfunktionen ermöglicht. Dies ermöglicht es Hausbesitzern und Geschäftsinhabern, die Ladeleistung je nach Bedarf anzupassen, um sie auf kostensparende Weise zu maximieren.



Vorteile



Vorbereitet für die Kommunikation mit externen Energiezählern für dynamisches Lastmanagement.



Integrierter Schutz

• PE-Durchgangsüberwachung
• Überstrom
• Überspannung
• Unterspannung
• Erdschluss einschließlich DC-Erdschlussschutz
• Integrierter Überspannungsschutz

Konnektivität

• Ethernet, Bluetooth, WiFi standardmäßig bei allen Modellen
• 4G-Konnektivität (mit 3G-Kompatibilität) in einigen Varianten verfügbar
• OCPP 1.6-Protokoll

Intelligente Funktionen

• Konfiguration über ChargerSync APP oder ChargerSync Webportal
• Benutzerauthentifizierung über ChargerSync APP oder RFID-Karte.

Merkmale:

• Lademodus Modus 3, Stufe 2
• Versorgungsspannung Einphasig 220 240 VAC
• Nennleistung und Eingangs-/Ausgangsstrom 7,4KW / 32A
• TT-, TN-Systeme
• Frequenz 50 / 60 Hz
• Steckdosentyp: Steckdose Typ 2 mit Klappe
• Überspannungskategorie III
• Energiemessung Integriert (indikative Genauigkeit +/- 2%)
• Gewicht 2 kg
• Gesamtabmessungen (H x B x T) 320 x 195 x 110 mm
• Schutzart IP54
• Mechanischer Stoßschutz IK10 (IK08+ für Betriebstemperaturen -35 bis -30 °C)
• Höhenlage 2000 Meter
• Betriebstemperatur -35 °C bis + 55 °C (mit Derating)
• Lagertemperatur -40 bis +80 °C
• Wandmontage, Bodenmontage über Zubehörsatz
• Zellulare Kommunikation mit Nano-SIM-Steckplatz GSM, 4G, LTE, WCDMA
• Konfigurierbare Kontakte 1 Eingang, 1 Ausgang
• Software-Upgrade OCPP 1.6, ChargerSync Webportal oder ChargerSync APP
• Verwaltung und Konfiguration über das ChargerSync-Webportal oder die ChargerSync APP
• Anschlussmöglichkeiten Wifi, Ethernet (RJ45), Bluetooth, RS485, 4G / 3G
• Benutzerschnittstelle RFID-Karte (1 enthalten) oder über ChargerSync APP
• Kommunikationsprotokolle OCPP 1.6 und RS485 für Energiezähleranschluss
• Statusanzeige 5 LEDs
• Sicherheitsnormen EN 61851-1: 2019, IEC 62955: 2018
• CE-Zertifizierungen.

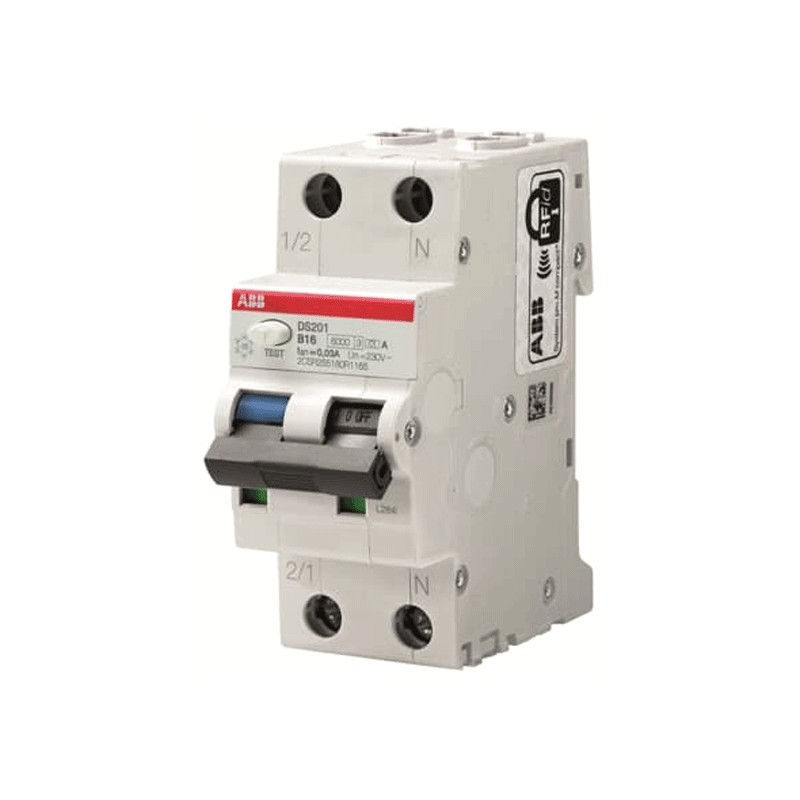

Abb FI-LS Schalter DS201 C40 A30:



• Bemessungsstrom 40A
• Bemessungsfehlerstrom: 30mA
• Pole 1P+N
• Fehlerstrom-Typ A
• Bemessungskurzschlussleistung 6KA
• Auslösecharakteristik: C
• 2 Module




Der FI-LS Schalter befindet sich neben dem Fehlerstromschutzschalter und integriert einen magnetischen Schutz mit einem thermischen Schutz und unterbricht den elektrischen Strom, falls erforderlich.



Der FI-LS Schalter  Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.



Der FI-LS Schalter  in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen

• den magnetischen für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• den thermischen Schutz bei Überlastungen der Stromversorgung (z. B. wenn mehr als ein Gerät in Betrieb ist);
• der Fehlerstromschutzschalter, der das Objekt vor einem Leckstrom schützt.



Die C-Kurve, Auslöseschwelle von 5 bis 10 Mal In, für ohmsch-induktive Stromkreise mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen.



Der LS-Schalter des Typs A gewährleistet die Auslösung bei sinusförmigen Wechseldifferentialströmen und bei plötzlich oder langsam ansteigenden, pulsierenden, unidirektionalen Differentialströmen (IEC EN 61008-1).



Eigenschaften:

• Nennspannung 230 V
• Bemessungsbetriebsspannung: 230 / 240 V AC
• Bemessungsisolationsspannung 500 V
• Stoßspannungsfestigkeit 4 kV
• Durchschlagsfeste Spannung: 2 kV
• Bemessungs-Primär-Stoßspannung: 4 kV
• Eingangsspannungstyp: AC
• Bemessungskurzschlussleistung 6 kA
• Frequenz 50/60 Hz
• Kontaktstellungsanzeige: Rot EIN / Grün AUS
• Energiebegrenzungsklasse: 3
• Anzahl der Pole: 2
• Anzahl der geschützten Pole: 1
• Betriebskennlinie: unverzögert
• Überspannungskategorie: III
• Lage der Neutralleiterklemmen: rechts
• Anzugsdrehmoment: 2,8 N-m
• Umgebungstemperatur: -25...55 °C
• Umgebungstemperatur: Betrieb -25...55 °C
• Abmessungen: Produktbreite: 0,035 m - Produkthöhe: 0,085 m - Produkttiefe: 0,069 m
• Nettogewicht des Produkts: 0,200 kg

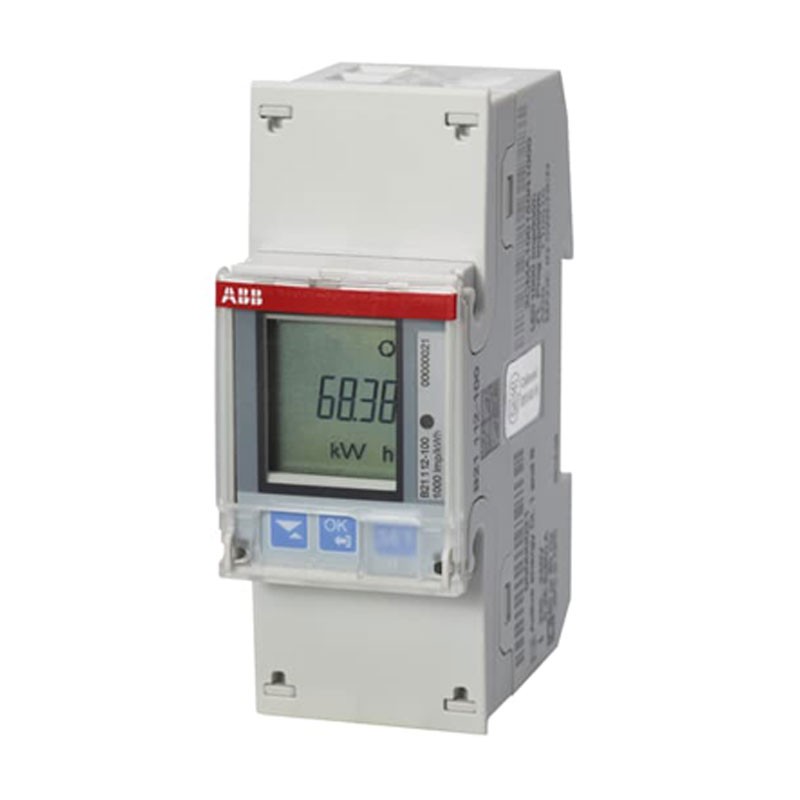

Zweirichtungszähler Energiezähler Abb B21 312-100 RS485 Die Serie B zeichnet sich durch ihre Kompaktheit aus und ist die ideale Lösung für 230 VAC-Systeme, sowohl einphasig als auch dreiphasig.



Sie ermöglichen je nach gewählter Ausführung die Anzeige folgender Größen:

• Wirk-, Blindenergie, Scheinenergie
• Wirkleistung, Blindleistung, Scheinleistung
• Ströme
• Frequenz
• Spannungen
• Aufteilung des Verbrauchs in Tarife
• Leistungsfaktor
• Gegenseitiger Verbrauch.

Merkmale:

• Unterfunktion: Silber
• Nennspannung (Ur):220-240 V
• Spannungsbereich: 176276 V
• Nennstrom (In): 5 A
• Maximal 65 A
• Nennstrom: 5 A
• Nennfrequenz (f): 50 / 60 Hz
• Stromaufnahme (@Pcons): 0,414 W
• Kommunikationsschnittstelle: Modbus RS485
• Genauigkeit: Wirkenergie Cl. ±1% (oder B für MID-Zähler), Blindenergie Cl. ±2%.
• Messgerätekonformität: Messgeräterichtlinie (MID)
• Zählertarifsteuerung: Extern
• Zähler Tarifierung: Multi-Tarif
• Anzahl der Pole: 1
• Anzahl der Phasen: Einphasig
• Anzahl der Zählerplätze: 7
• Anzahl der digitalen Eingänge/Ausgänge: 2 DI 2 DO
• ABB-Typenbezeichnung: B21 312-100
• Messart: Direktanschluss
• Montageart: DIN-Schiene
• Impulsausgangstyp: Elektrisch
• Art der Anzeige: Digital
• Gehäusematerial: Kunststoff
• E/A Option:2 digitale Ausgänge, 2 digitale Eingänge
• Kommunikation:Modbus RTU
• Kabelquerschnitte-Hauptstromkreis: 1... 25 mm².

Umgebungsdaten

• Umgebungstemperatur:Im Betrieb -40 ... 70 °C
• Schutzart: IP20
• RoHS-Erklärung: Gemäß der EG-Richtlinie 2002/95/EG vom 18. August 2005 und Änderungen.

Abmessungen

• Breite in Anzahl der modularen Intervalle: 2
• Breite des Produkts: 35 mm
• Höhe des Produkts: 26,5 mm
• Tiefe des Produkts: 65 mm
• Nettogewicht des Produkts: 0,15 kg
• Abmessungen: 97X35X65cm.
