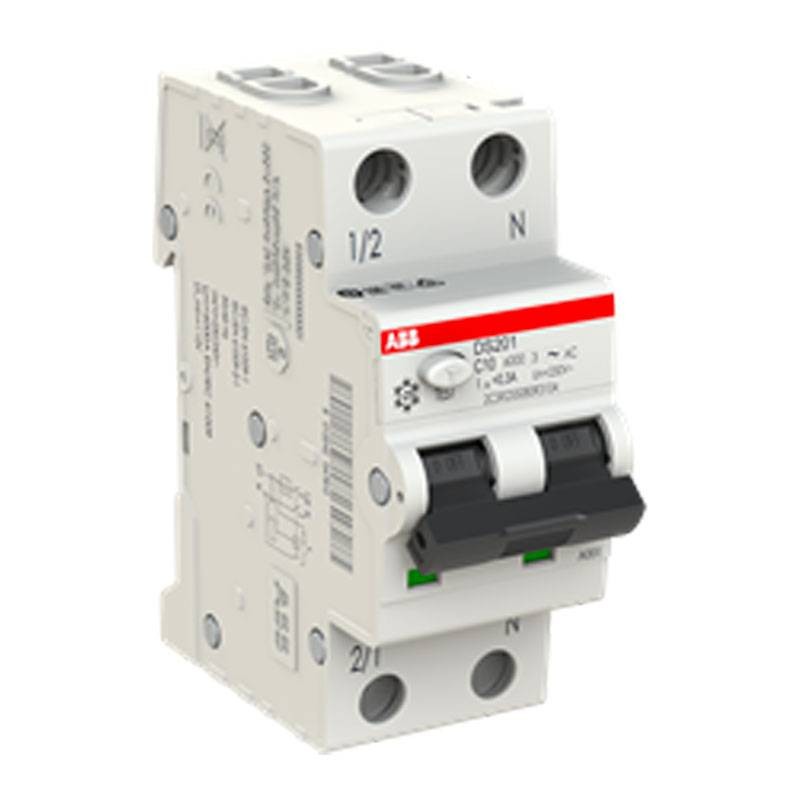

Abb FI-Schalter 1P+N 20A 6kA Typ A C-Kurve 30mA DS201C20A30
ABB DS201C20A30
8012542738510
Der Abb DS201 C20 A30 FI-Schutzschalter kombiniert den Schutz gegen Überlast, Kurzschluss und Kriechstrom und sorgt für Sicherheit und Effizienz in elektrischen Anlagen. Ideal für private, gewerbliche und industrielle Anwendungen mit den folgenden Merkmalen:
-
Nennstrom: 20 Ampere
-
Anzahl der Pole: 1P+N (Phase + Nullleiter)
-
Auslösekurve: C
-
Differenzstromart: A (schützt vor unidirektionalen und pulsierenden Ableitströmen)
-
Bemessungsfehlerstrom: 30 mA
-
Bemessungsausschaltvermögen: 6 kA
-
Montage: DIN-Schiene für schnelle Montage
-
Schutzart: IP20/IP40
80,52 €
Verfügbare Artikel: 4
Abb FI-Schalter 1P+N 20A 6kA Typ A C-Kurve 30mA
Der FI-Schutzschalter bietet doppelten Schutz:
-
Magnetothermisch, der bei Überlastungen und Kurzschlüssen bis 6kA eingreift
-
Differenzialschutz, der vor Leckströmen von mehr als 30 mA schützt und so die Gefahr eines Stromschlags verhindert
Die Kurve C gewährleistet eine optimale Auslösung für Stromkreise mit mäßiger Belastung wie Beleuchtung, Steckdosen und kleine Motoren.
Vielseitigkeit und Anwendungen
Dank der Einhaltung der Sicherheitsnormen und der Fähigkeit, mit einer Nennspannung von 170-264V AC zu arbeiten, ist der Schutzschalter ideal für:
-
Installationen in Wohngebäuden (Häuser, Wohnungen)
-
Gewerbliche Gebäude (Geschäfte, Büros, öffentliche Einrichtungen)
-
Industrieller Bereich (Schaltanlagen, Automatisierung, Maschinen)
Der Differenzialschutz von 30 mA macht ihn für den Personenschutz unentbehrlich, während das Ausschaltvermögen von 6 kA eine zuverlässige Leistung auch bei Kurzschlüssen gewährleistet.
Kompaktes Design und einfache Installation
Der Leistungsschalter zeichnet sich durch eine kompakte Bauweise mit einer Breite von 2 DIN-Modulen (35 mm) aus, die den Einbau in Schaltschränke erleichtert.
Die Schutzart IP20/IP40 macht ihn resistent gegen Staub und äußere Einflüsse und eignet sich für anspruchsvolle Umgebungsbedingungen (-25/+55 Grad).
Hauptmerkmale
| Merkmal | Wert |
|---|---|
| Nennstrom | 20 A |
| Anzahl der Pole | 1P+N |
| Nennfehlerstrom | 30 mA |
| Nennkurzschlussleistung | 6 kA |
| Typ der Eingangsspannung | A |
| Kurve | C |
| Bemessungsisolationsspannung | 170/264 V |
| Bemessungsfrequenz | 50/60 Hz |
| Schutzart | IP20/IP40 |
| Breite in Anzahl der modularen Intervalle | 2 |
Leistung und Sicherheit
| Merkmal | Wert |
|---|---|
| Bemessungswert der extremen Kurzschlusskapazität | 10 kA |
| Bedingter Bemessungskurzschlussstrom | 10 kA |
| Bemessungsbetriebskurzschlussstrom | 7,5 kA |
| Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Dielektrische Prüfspannung | 2 kV |
| Verlustleistung | 5,7 W |
| Energiebegrenzungsklasse | 3 |
| Elektrischer Widerstand | 10000 Zyklen |
| Mechanischer Widerstand | 20000 Zyklen |
| Überspannungskategorie | III |
Einbau
| Charakteristisch | Wert |
|---|---|
| Anzugsdrehmoment | 2,8 N-m |
| Montageart | DIN-Schiene |
| Umgebungstemperatur | -25/+55 Grad |
| Anzeige der Kontaktstellung | Rot EIN / Grün AUS |
| Länge der Kabelabisolierung | 12 mm |
| Verschmutzungsgrad | 2 |

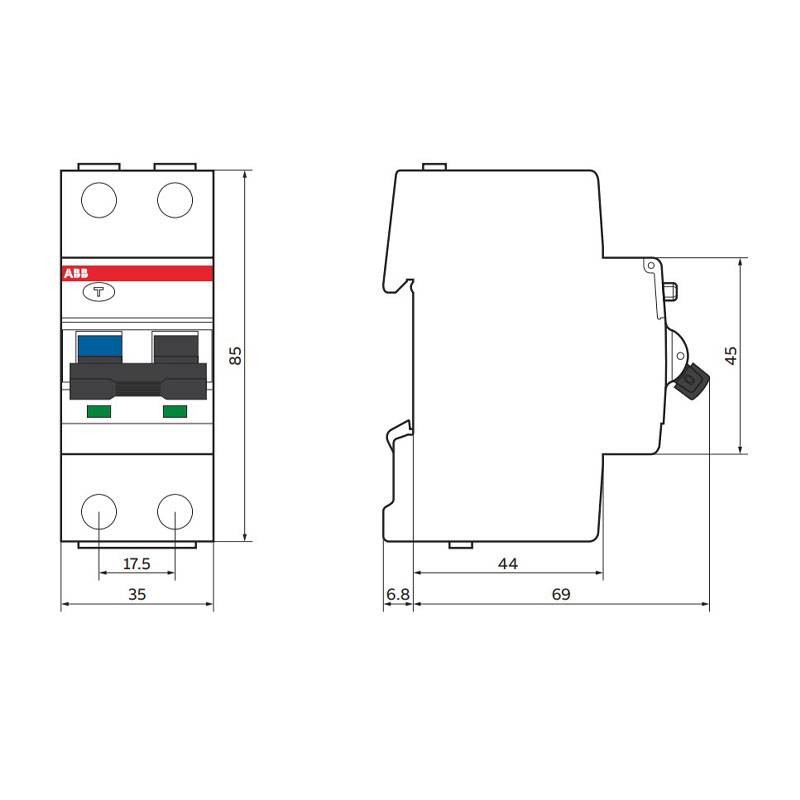

Abmessungen
| Charakteristisch | Wert |
|---|---|
| Breite | 35 mm |
| Höhe | 85 mm |
| Tiefe | 69 mm |
Es gibt noch keine Bewertung
Technische Daten
- Module: 2
- Pole: 1P+N
- Kurve: C
- Ausschaltstrom: 6KA
- Art des Schalters: A
- Differentialstrom: 0.03 A
- Ampere: 20A
- Stromkreisschutz: FI/LS-Schalter
