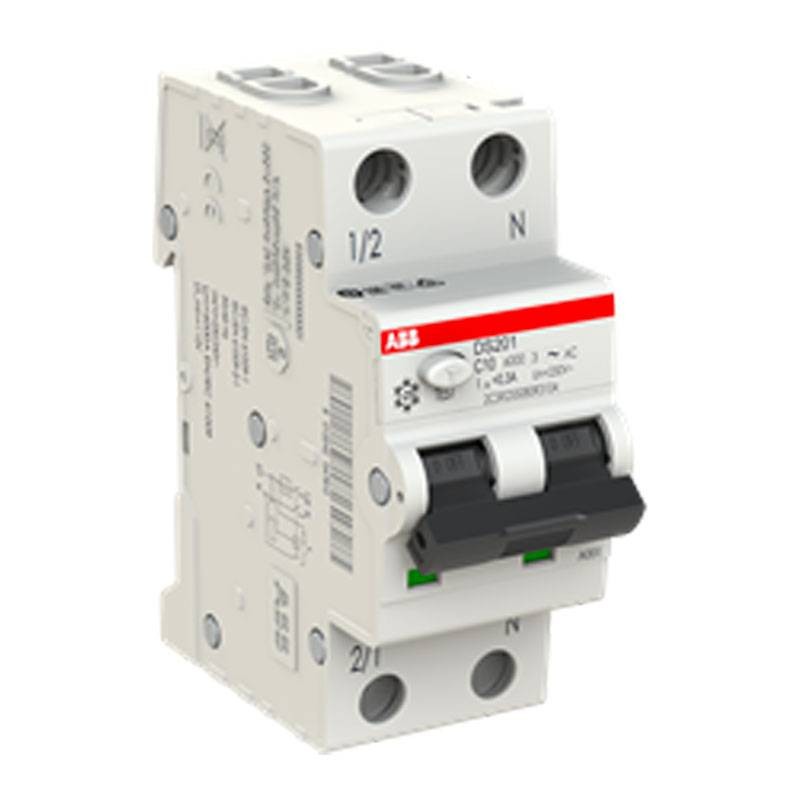

Abb FI-Schalter 1P+N 16A 6kA Typ A C-Kurve 300mA DS201C16A300

Abb
Abb
ABB DS201C16A300 8012542886815


Der Abb DS201 C16 A300 FI-Schutzschalter kombiniert den Schutz gegen Überlast, Kurzschluss und Kriechstrom und sorgt für Sicherheit und Effizienz in elektrischen Anlagen. Ideal für private, gewerbliche und industrielle Anwendungen mit den folgenden Merkmalen:

  • Nennstrom: 16 Ampere

  • Anzahl der Pole: 1P+N (Phase + Nullleiter)

  • Auslösekurve: C

  • Differenzstromart: A (schützt vor unidirektionalen und pulsierenden Ableitströmen)

  • Bemessungsfehlerstrom: 300 mA

  • Bemessungsausschaltvermögen: 6 kA

  • Montage: DIN-Schiene für schnelle Montage

  • Schutzart: IP20/IP40

Haben Sie Fragen zu diesem Produkt oder haben Sie nicht gefunden, wonach Sie gesucht haben? Fordern Sie Informationen an!
Abb FI-Schalter 1P+N 16A 6kA Typ A C-Kurve 300mA DS201C16A300
92,23 €
92,23 €

92,23 €
inkl. MwSt.
Versandkosten berechnen
Verfügbare Artikel: 7
Weitere Verfügbarkeiten beim Hersteller
92,23 €

Bestellen Sie innerhalb und erhalten Sie es ab Mittwoch, 24 Dezember
2 Jahre Garantie
Widerruf innerhalb 14 Tage
Steuerbefreiungen

Sind Sie ein Fachmann ?

Fragen Sie nach den Vorteilen von

Trustpilot

Abb FI-Schalter 1P+N 16A 6kA C A 300mA 2M

Der FI-Schutzschalter bietet doppelten Schutz:

  • Magnetothermischer Schutz, der bei Überlast und Kurzschluss bis zu 6 kA eingreift

  • Differenzialschutz, der vor Leckströmen über 300 mA schützt und somit die Gefahr eines Brandes aufgrund hoher Leckströme verhindert

C-Kurve bietet optimalen Schutz für Stromkreise mit mäßiger Belastung, wie Beleuchtung, Steckdosen und kleine Motoren.

Vielseitigkeit und Anwendungen

Aufgrund der Einhaltung der Sicherheitsnormen und der Möglichkeit, mit einer Nennspannung von 110-264V AC zu arbeiten, ist er ideal für:

  • Installationen in Wohngebäuden (allgemeiner Systemschutz)

  • Kommerzielle Gebäude (Geschäfte, Büros, öffentliche Einrichtungen)

  • Industrieller Bereich (Schalttafeln, Schutz von Stromkreisen mit hohen Lasten)

Der 300mA-Differentialschutz macht ihn besonders geeignet für die Verhütung von elektrischen Bränden in Umgebungen mit älteren Installationen oder dort, wo Kriechströme eine Gefahr darstellen könnten.

Kompakte Bauweise und einfache Installation

Der Leistungsschalter zeichnet sich durch eine kompakte Bauweise mit einer Breite von 2 DIN-Modulen (35 mm) aus, die den Einbau in Schaltschränke erleichtert.

Die Schutzart IP20/IP40 gewährleistet Beständigkeit gegen Staub und äußere Einflüsse, während der weite Betriebstemperaturbereich (-25/+55 Grad) eine zuverlässige Leistung auch unter rauen Bedingungen gewährleistet.

Wichtigste Merkmale

Merkmal Wert
Nennstrom 16 A
Anzahl der Pole 1P+N
Nennfehlerstrom 300 mA
Nennkurzschlussleistung 6 kA
Typ der Eingangsspannung A
Kurve C
Bemessungsisolationsspannung 110/264 V
Bemessungsfrequenz 50/60 Hz
Schutzart IP20/IP40
Breite in Anzahl der Modulbereiche 2


Leistung und Sicherheit

Merkmal Wert
Bemessungs-Kurzschlussstrombelastbarkeit 10 kA
Bedingter Bemessungskurzschlussstrom 10 kA
Bemessungsbetriebskurzschlussstrom 7,5 kA
Bemessungs-Stoßspannungsfestigkeit 4 kV
Dielektrische Prüfspannung 2 kV
Verlustleistung 4,5 W
Energiebegrenzungsklasse 3
Elektrischer Widerstand 10000 Zyklen
Mechanischer Widerstand 20000 Zyklen
Überspannungskategorie III


Einbau

Charakteristisch Wert
Anzugsdrehmoment 2,8 N-m
Montageart DIN-Schiene
Umgebungstemperatur -25/+55 Grad
Anzeige der Kontaktstellung Rot EIN / Grün AUS
Länge der Kabelabisolierung 12 mm
Verschmutzungsgrad 2

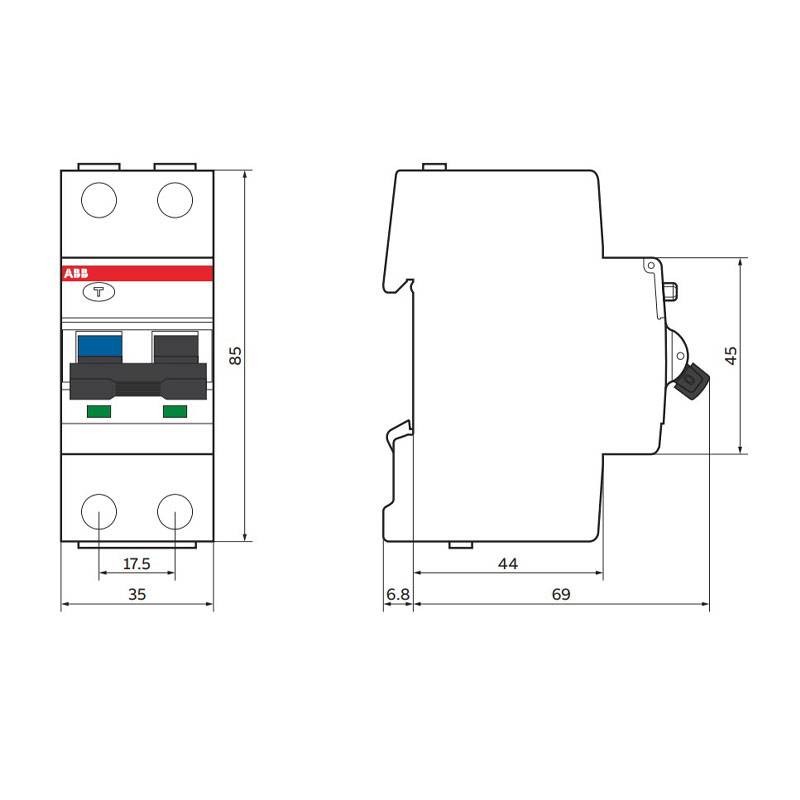

Abmessungen

Charakteristisch Wert
Breite 35 mm
Höhe 85 mm
Tiefe 69 mm

Es gibt noch keine Bewertung

Technische Daten

Module:
2
Pole:
1P+N
Kurve:
C
Ausschaltstrom:
6KA
Art des Schalters:
A
Differentialstrom:
0.3 A
Ampere:
16A
Stromkreisschutz:
FI/LS-Schalter
