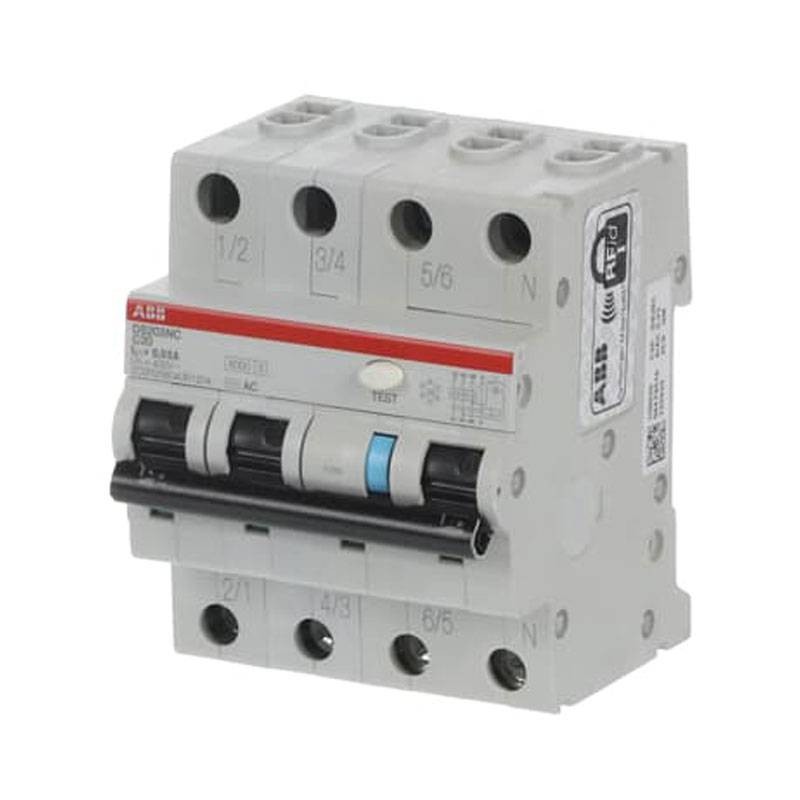

Abb FI- und LS-Schalter 32A 4P 30mA AC 6KA DS3NC32AC30
ABB DS3NC32AC30
8012542263920
Abb DS203NC C32 AC30 FI- und LS-Schalter:
- Nennstrom 32A
- 4 Pole
- Bemessungsfehlerstrom 30mA (0,03)
- Eingangsspannung Typ AC
- Bemessungskurzschlussleistung 6KA
- 4 Module
- AC-Eingangsspannungstyp
175,68 €
Verfügbare Artikel: 17
Der FI- und LS-Schalter befindet sich neben dem Fehlerstromschutzschalter und integriert einen magnetischen Schutz mit einem thermischen und unterbricht den Strom, wenn nötig.
Der FI- und LS-Schalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der FI- und LS-Schalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen
- den magnetischen für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- den thermischen Schutz bei Überlastungen der Stromversorgung (z. B. wenn mehr als ein Gerät in Betrieb ist);
- der Fehlerstromschutzschalter, der das Objekt vor einem Leckstrom schützt.
Die C-Kurve, Auslöseschwelle von 5 bis 10 Mal In, für ohmsch-induktive Stromkreise mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen verwendet.
Die Auslösung des Fehlerstromschutzschalters vom Typ AC ist für plötzlich oder langsam ansteigende sinusförmige Wechselströme gewährleistet (IEC 61008-1).
Der Fehlerstromschutzschalter DS203C ist ein 3P+N-Gerät in 4 Modulen für den Schutz von Stromkreisen gegen Überlast und Kurzschluss; er ist mit den Auslösekennlinien B und C und Nennströmen bis 32A erhältlich und ermöglicht den Schutz gegen die Auswirkungen von sinusförmigen Wechselströmen (Typ AC), sinusförmigen und kontinuierlichen Strömen mit pulsierenden Anteilen (Typ A), auch in einer auslöseresicheren Version (APR).
Eigenschaften:
- Bezugsnormen: IEC 61009-1 - IEC 61009-2-1 - EN61009-1 - EN61009-2-1
- Bemessungsbetriebsspannung: gemäß IEC 60898-1 415 V
- Bemessungsisolationsspannung (Ui): gemäß IEC/EN 60664-1 500 V
- Steh-Stoßspannung (Uimp): 4kV
- Bemessungsstrom (In): 32 Un
- Bemessungskurzschlussleistung (Icu): 10kA
- Bedingter Bemessungskurzschlussstrom (Inc): 10 kA
- Bemessungs-Kurzschlussausschaltvermögen, in % von Icu (Ics): 6kA
- Maximaler Spitzenstrom: 0,25kA
- Nennfrequenz (f): Abtastfrequenz: 50 60 Hz
- Verlustleistung: 15,1 W
- Energiebegrenzungsklasse: 3
- Elektrischer Widerstand: 10000 Zyklen (i)
- Mechanischer Widerstand: 20000 Zyklen (s)
- Betriebscharakteristik: unverzögert
- Überspannungskategorie: III
- Lage der Neutralleiterklemmen: Rechts
- Typ des Erdungstrennschalters: Ohne Verzögerung
- Anschlusskapazität: Verteilerstab 10 mm² - Starr 25 ... 25 mm² - Flexibel 25 ... 25 mm² - Flexibel 25 ... 25 mm²
- Nennquerschnitt: 1 - Starr 25 ... 25 mm² - 4 - Mehrdrähtig 1 ... 25 mm²
- Umgebungstemperatur: Betrieb -25 55 °C
- Schutzart: IP2X
- Verschmutzungsgrad: 2
- Abmessungen: Produktbreite: 0,071 Meter - Produkthöhe: 0,085 Meter - Produkttiefe: 0,069 Meter
- Nettogewicht des Produkts: 0,480 kg
- Einbautiefe (t2): 69 Millimeter.
Es gibt noch keine Bewertung
Technische Daten
- Module: 4
- Pole: 4P
- Kurve: C
- Ausschaltstrom: 6KA
- Art des Schalters: AC
- Differentialstrom: 0.03 A
- Ampere: 32A
- Stromkreisschutz: FI/LS-Schalter
