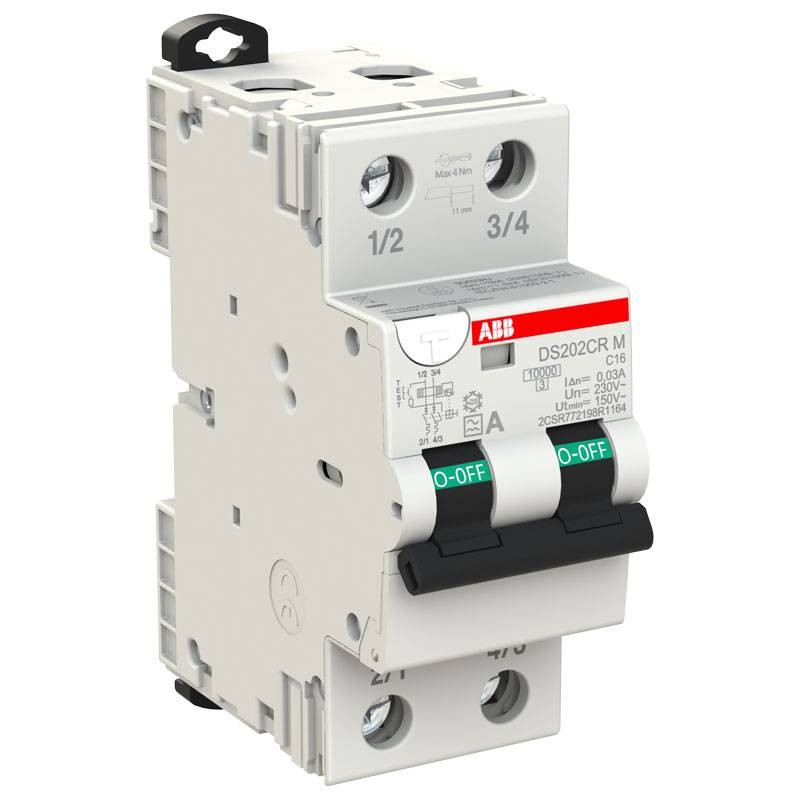

Abb FI- und LS-Schalter 16A 2P 30mA A 6KA DS202CRC16A30
ABB DS202CRC16A30
4022903033714
Abb DS202CR C16 A30 FI- und LS-Schalter:
- Nennstrom 16A
- 2 Pole
- Bemessungsfehlerstrom 30mA (0,03)
- Typ A
- Kurve C
- 2 Module
- Nennkurzschlussleistung 6KA
- Eingangsspannung Typ AC
131,76 €
Verfügbare Artikel: 72
: 4
Weitere Abb FI/LS-Schalter Kompositionen:
Der FI- und LS-Schalter befindet sich neben dem Fehlerstromschutzschalter und integriert einen magnetischen Schutz mit einem thermischen und unterbricht den Strom, wenn nötig.
Der FI- und LS-Schalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.
Der FI- und LS-Schalter in der Elektroinstallation umfasst drei verschiedene Schutzfunktionen
- den magnetischen für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
- den thermischen Schutz bei Überlastungen in der elektrischen Energieversorgung (z. B. wenn mehr als ein Gerät in Betrieb ist);
- der Fehlerstromschutzschalter, der das Objekt vor einem Leckstrom schützt.
Die C-Kurve, Auslöseschwelle von 5 bis 10 Mal In, für ohmsch-induktive Stromkreise mit mittleren Einschaltströmen. Und weit verbreitet in Hausinstallationen
Die Auslösung des Fehlerstromschutzschalters Typ A ist für wechselnde sinusförmige Differenzströme und für pulsierende unidirektionale Differenzströme, die plötzlich oder langsam ansteigen, gewährleistet (IEC 61008-1).
Die Serie RCBO DS202CR ist ein 2P-Gerät in zwei Modulen für den Schutz von einphasigen Endverbraucherstromkreisen gegen Überlast und Kurzschlussströme. Schutz gegen die Auswirkungen von sinusförmigen pulsierenden Erdschluss-Wechsel- und Gleichströmen. Schutz gegen indirekte und zusätzliche Kontakte. Endgültiger Schutz gegen direkte Kontakte.
Merkmale:
- Bezugsnormen: IEC/EN 61009-1 IEC/EN 61009-2-1
- Bemessungsbetriebsspannung: gemäß IEC 60898-1 230 V
- Bemessungsisolationsspannung (Ui): gemäß IEC/EN 60664-1 440 V
- Steh-Stoßspannung 4kV
- Bemessungskurzschlussfestigkeit 10kA
- Maximaler Spitzenstrom: 0,25kA
- Nennfrequenz (f): 50 Hz Frequenz
- Verlustleistung: 4,20 W
- Energiebegrenzungsklasse: 3
- Elektrischer Widerstand: 10000 Schaltspiele
- Mechanischer Widerstand: 20000 Schaltspiele
- Fehleranzeige: Blaue Flagge auf dem Fenster
- Betriebscharakteristik: unverzögert
- Überspannungskategorie: III
- Lage der Neutralleiterklemmen: Rechts Links
- Anzugsdrehmoment: 4 Nm
- Anschlusskapazität: Sammelschiene 1010 mm² flexibel 1...25 mm² starr 135 mm²
- Nennquerschnitt: 1 - eindrähtig 1 35 mm² 4 - mehrdrähtig 1 25 mm²
- Abisolierlänge: 11 mm
- Umgebungstemperatur: Betrieb -25 55 °C
- Schutzart: IP20
- Verschmutzungsgrad: 3
- Abmessungen: Produktbreite: Breite 36 Millimeter - Höhe 86 Millimeter - Tiefe 72 Millimeter
- Nettogewicht des Produkts: 0,220 kg
- Einbautiefe (t2): 72 Millimeter
Es gibt noch keine Bewertung
Technische Daten
- Module: 2
- Pole: 2P
- Kurve: C
- Ausschaltstrom: 6KA
- Art des Schalters: AC
- Differentialstrom: 0.03 A
- Ampere: 16A
- Stromkreisschutz: FI/LS-Schalter
