Abb LS-Schalter S204-63D 63A 4P 6KA D S552103
ABB S552103
4016779552103

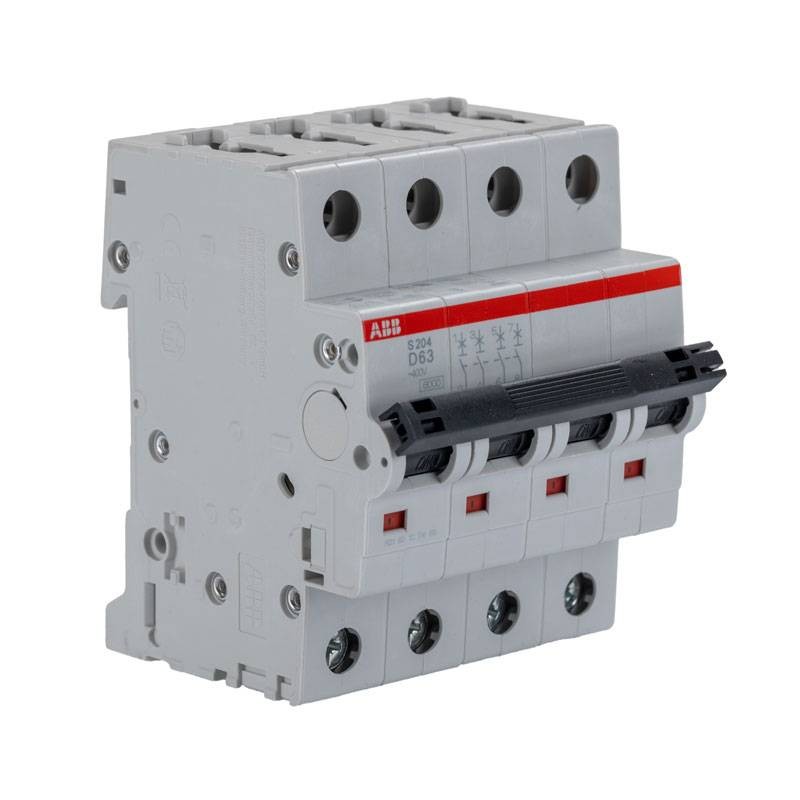

Der ABB S204-63D (S552103) 63A 4-polige 6kA D-Kurve LS-Schalter schützt die Anlage vor Überlastungen und Kurzschlüssen und ist ideal für Leitungen mit hohen Einschaltströmen wie Motoren und Transformatoren. Kompakt 4 Module, ON/OFF-Anzeige und hohe Zuverlässigkeit der Serie S200.
-
Polzahl: 4P (4 geschützte Pole)
-
Nennstrom (In): 63 A
-
Auslösecharakteristik: D (1029 × In)
-
Nennkurzschlussleistung: 6 kA (AC/DC), 400 V AC 6 kA
-
Icu (ultimative Kurzschlussleistung): 20 kA @230 V AC; 10 kA @400/440 V AC
-
Ics (betriebsbedingte Kurzschlussleistung): 15 kA @230 V AC; 7,5 kA @400/440 V AC
-
Dielektrische Prüfspannung: 2 kV, 50/60 Hz 1 min
-
Energiebegrenzungsklasse: 3
-
Kontaktanzeige: Rot EIN / Grün AUS
-
Elektrische Lebensdauer: 10.000 Zyklen AC
-
Mechanische Lebensdauer: 20.000 Zyklen
-
Anzugsmoment: 2,8 Nm
-
Eingangsspannungstyp: AC/DC
-
Module: 4
-
Abmessungen (B×H×T): 70×88×69 mm
-
Gewicht: 0,48 kg.
158,50 €
Verfügbare Artikel: 10
: 2
ABB S204-63D: robuster Schutz für Lasten mit hohen Einschaltströmen
Der ABB S204-63D 63A ist ein LS-Schalter der Familie System pro M compact S200, entwickelt, um elektrische Installationen vor Überlastungen und Kurzschlüssen mit maximaler Servicekontinuität zu schützen. Die 4-polige Version ist perfekt für Drehstromleitungen mit Neutralleiter oder für Stromkreise, bei denen alle geschützten Leiter gleichzeitig unterbrochen werden müssen, was die Sicherheit der Anlage erhöht und die Wartung vereinfacht.
Kurve D: die richtige Wahl für Motoren, Transformatoren und schwere Leitungen
Die Kurve D ist für Anwendungen mit hohen Anlaufströmen konzipiert: Die magnetische Auslöseschwelle liegt zwischen 10 und 29-fachem Nennstrom. In der Praxis verhindert dies unerwünschte Auslösungen während des Anlaufs von Motoren, der Versorgung von Transformatoren oder Lasten mit hoher Einschaltstrom (z. B. einige Stromversorgungen und Industrieanlagen). Es ist die ideale Lösung, wenn ein Leitungsschutzschalter mit Kurve C während der Anlaufphasen zu häufigen Auslösungen führen würde.
Schaltvermögen und Leistung: 6 kA für den Anlagenschutz
Das Gerät ist mit einem Nennkurzschlussvermögen von 6 kA (AC/DC) deklariert, geeignet für Verteilerschränke und Installationen, bei denen ein zuverlässiges und konsistentes Abschaltvermögen im Einklang mit dem vorgelagerten Schutz erforderlich ist. Die Energiebegrenzungsklasse 3 trägt dazu bei, die durchfließende Energie im Kurzschlussfall zu reduzieren und thermische sowie dynamische Belastungen auf Kabel und angeschlossene Komponenten zu begrenzen: ein konkreter Vorteil für die Lebensdauer der Anlage.
Sofortige Statuskontrolle: ON/OFF immer sichtbar
Die Statusanzeige ist klar und sofort: Rot = ON, Grün = OFF. In einem Schaltschrank spart dieses Detail Zeit bei Überprüfungen, Eingriffen und Wartungen, insbesondere wenn man an mehreren Leitungen oder in industriellen Umgebungen arbeitet, wo die Schnelligkeit der Diagnose entscheidend ist.
Kompakt und auf DIN-Schiene montierbar: perfekt für modulare Schaltschränke
Mit einem Platzbedarf von 4 Modulen und Abmessungen von 70×88×69 mm integriert sich der S204-63D problemlos in standardisierte modulare Schaltschränke. Das Anzugsmoment der Klemmen von 2,8 N·m ermöglicht eine stabile und sichere Verkabelung, wodurch das Risiko von Lockerungen im Laufe der Zeit reduziert wird. Die Robustheit wird auch durch die Lebensdauerzyklen unterstützt: 10.000 elektrische AC und 20.000 mechanische, für eine lange Betriebsdauer auch in anspruchsvollen Umgebungen.
AC/DC: Einsatzflexibilität
Die AC/DC-Kompatibilität erweitert die Anwendungsszenarien und macht das Gerät sowohl für traditionelle Wechselstromkreise als auch für bestimmte Gleichstromleitungen geeignet (immer unter Berücksichtigung der Anlagenspezifikationen und der Koordination mit den vorgelagerten Schutzvorrichtungen).
| TECHNISCHE DATEN | |
|---|---|
| Dielektrische Prüfspannung | 50/60 Hz – 1 min – 2 kV |
| Maximales Kurzschlussvermögen (Icu) | 230 V AC: 20 kA 400 V AC: 10 kA 440 V AC: 10 kA |
| Betriebskurzschlussvermögen (Ics) | 230 V AC: 15 kA 400 V AC: 7,5 kA 440 V AC: 7,5 kA |
| Versorgungsanschluss | Beliebig |
| Kontaktpositionsanzeige | Rot ON / Grün OFF |
| Energiebegrenzungsklasse | 3 |
| Elektrische Lebensdauer | 10.000 Zyklen AC |
| Mechanische Lebensdauer | 20.000 Zyklen |
| Anzahl der geschützten Pole | 4 |
| Anzahl der Pole | 4P |
| Anzugsmoment | 2,8 N·m |
| Schraubklemmentyp | Failsafe Bi-directional Cylinder-lift Terminal |
| Betätigerbeschriftung | I / O |
| Betätigermaterial | Isolierstoffgruppe II, Schwarz, Versiegelbar |
| Empfohlener Schraubendreher | Pozidriv 2 |
| Verfügbare Zubehörteile | Ja |
| ANSCHLUSSKAPAZITÄT | |
| Sammelschiene | 10 / 10 mm² |
| Flexibler Leiter mit Aderendhülse | 0,75 … 25 mm² |
| Flexibler Leiter | 0,75 … 25 mm² |
| Starre Leiter | 0,75 … 35 mm² |
| Mehrdrähtiger Leiter | 0,75 … 35 mm² |
| Abisolierlänge | 12,5 mm |
| Klemmentyp | Schraubklemmen |
| ELEKTRISCHE EIGENSCHAFTEN | |
| Auslösekennlinie | D |
| Betriebsspannung | Max: 440 V AC Min: 12 V AC / 12 V DC |
| Nennisolationsspannung (Ui) | 440 V (IEC/EN 60664-1) |
| Stoßspannungsfestigkeit (Uimp) | 4 kV (Standard) 5 kV bei 2000 m 6,2 kV auf Meereshöhe |
| Spannungsart | AC / DC |
| Nennstrom (In) | 63 A |
| Nennkurzschlussleistung | 6 kA AC / DC |
| Bedingte Kurzschlussstromfestigkeit (Inc) | 230 V: 20 kA 400 V: 20 kA |
| Nennfrequenz | 50 / 60 Hz |
| Gesamtleistungsverlust | 19,2 W |
| Leistungsverlust pro Pol | 4,8 W |
| Überspannungskategorie | III |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 440V
- Module: 4
- Pole: 4P
- Kurve: D
- Ausschaltstrom: 6KA
- Ampere: 63A
- Stromkreisschutz: Leitungsschutzschalter
