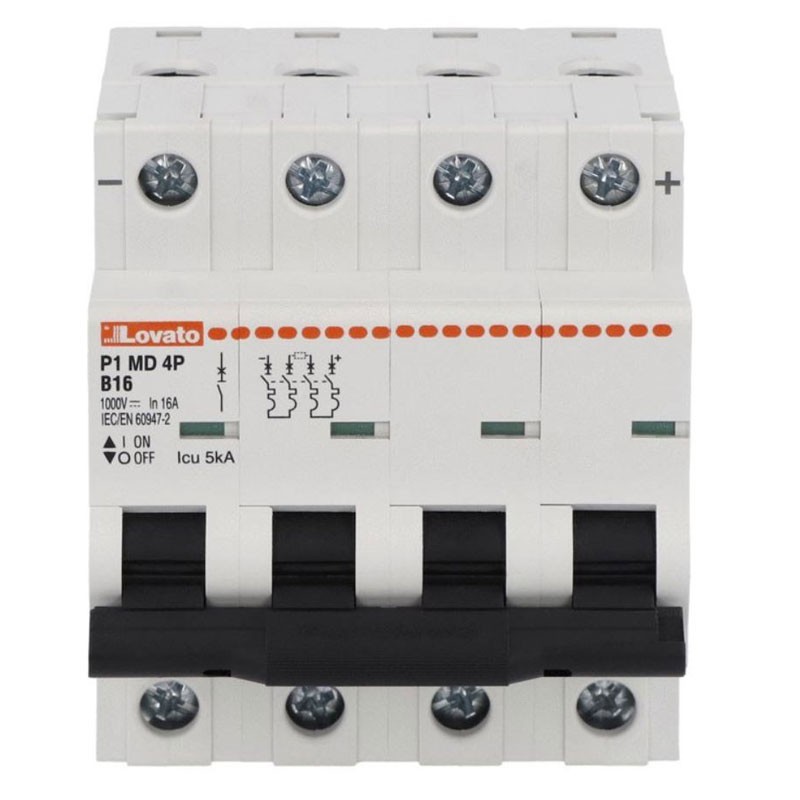

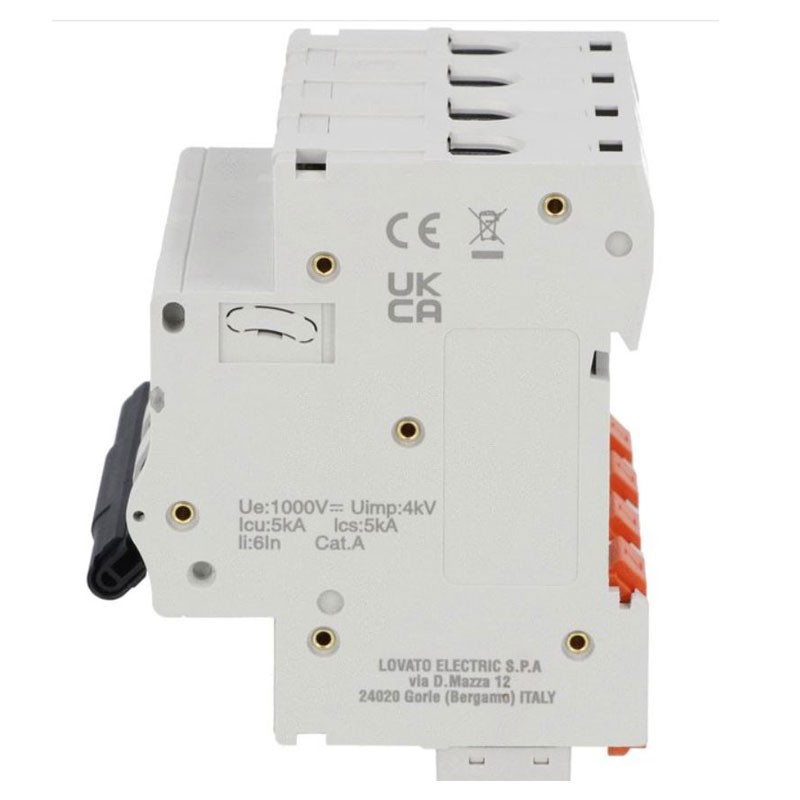

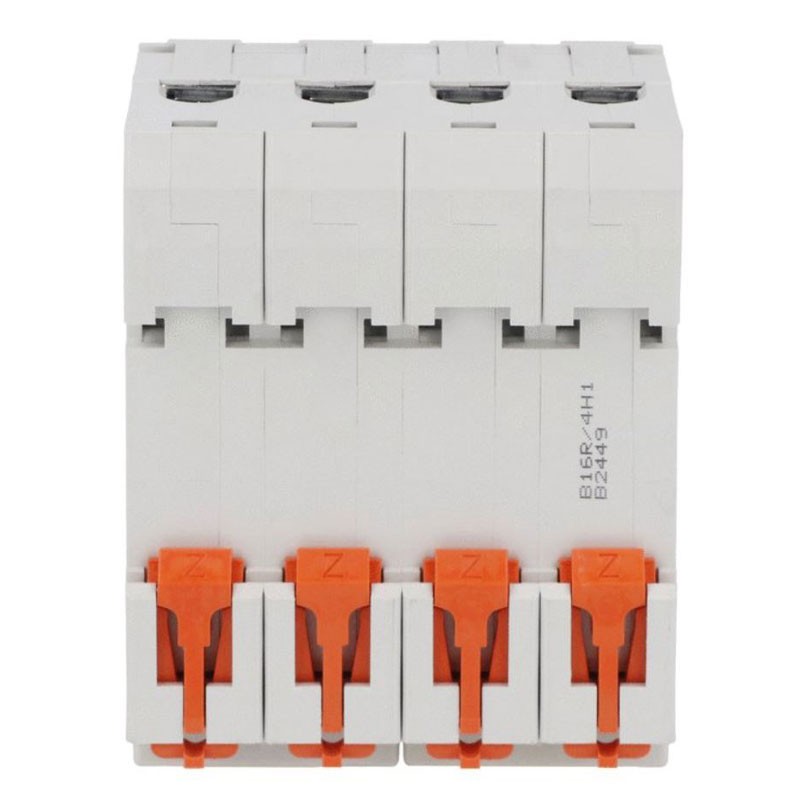

Lovato LS-Schalter P1MD 1000V DC 16A 5kA Kurve B 4 Module P1MD4PB16
LOV P1MD4PB16
8013975327296
Der Lovato LS-Schalter P1 MD 1000V DC 16A Kurve B ist für Gleichstromanlagen bis zu 1000V DC konzipiert. Mit einer Schaltleistung von 5kA und 4 Polen ist er ideal für Photovoltaikanwendungen:
-
Nennspannung 1000V DC
-
4 Pole
-
4 DIN-Module
-
Nennstrom 16 Ampere
-
Kurve B – schneller Schutz für ohmsche Lasten
-
Schaltleistung 5 kA
-
Frontschutzart: IP20
-
Installation auf 35 mm DIN-Schiene
-
Verlustleistung pro Pol: 1,69 Watt
-
Betriebstemperatur: -40…+70 °C
-
Leiterquerschnitt: 1…35 mm²
95,00 €
Verfügbare Artikel: 25
: 2
Häufig zusammengekauft
Lovato LS-Schalter P1 MD 1000V DC: Schutz für Gleichstromanlagen
Der Lovato LS-Schalter P1 MD 4P 16A 1000V DC Kurve B ist für den Schutz vor Überlast und Kurzschluss in Gleichstromsystemen, wie Photovoltaikanlagen, Speichersystemen und industriellen DC-Anwendungen, konzipiert.
Dank der Nennbetriebsspannung bis zu 1000 VDC gewährleistet er hohe Sicherheitsstandards in Hochspannungs-Gleichstromanlagen. Die Konformität mit IEC/EN/BS-Normen sichert Zuverlässigkeit und Bauqualität.
Kurve B: Schnelles und selektives Eingreifen
Die Auslösekurve B ermöglicht ein schnelles magnetisches Eingreifen, ideal für Stromkreise mit überwiegend ohmschen Lasten oder niedrigen Einschaltströmen. Sie ist besonders geeignet für Schutzleitungen von Photovoltaik-Strings oder DC-Verteilungskreisen.
Mit einer Kurzschlussfestigkeit von 5 kA (IEC) bietet das Gerät effektiven Schutz in Anlagen mit angemessener Schutzkoordination.
Elektrische und mechanische Leistung
Es ist in Umgebungen mit Temperaturen zwischen -40 °C und +70 °C, mit einer relativen Luftfeuchtigkeit bis zu 95% und einer maximalen Höhe von 2000 m einsetzbar.

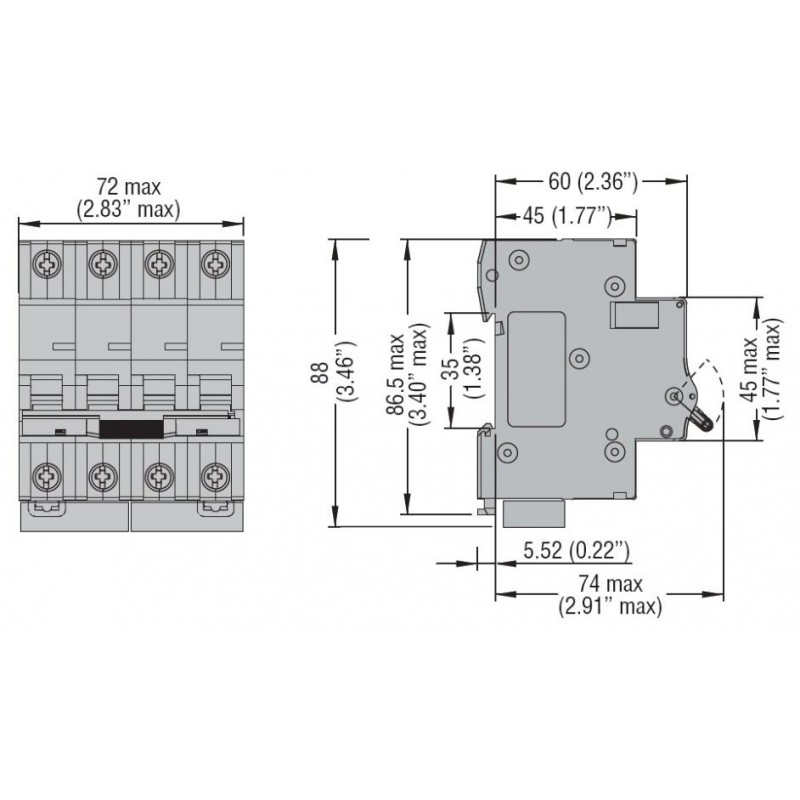

Installation und Verkabelung
Das Gerät ist auf einer 35 mm DIN-Schiene in vertikaler Position installierbar. Die Klemmen akzeptieren Leiter von 1 bis 35 mm² (IEC) mit einem Anzugsdrehmoment zwischen 1,8 und 2 Nm.
Die Frontschutzart IP20 macht es geeignet für die Installation in geschützten Schaltschränken.
| Allgemeine Daten | |
|---|---|
| Anzahl der Pole | 4 Pole |
| Anzahl der DIN-Module | 4 |
| Konformität | IEC/EN/BS |
| Nennisolationsspannung (IEC/EN) | 1000 V |
| Nennstoßspannung (Uimp) | 4 kV |
| Nennbetriebsspannung DC | 1000 VDC |
| Nennstrom (In) | 16 Ampere |
| Auslösekurve | B |
| Kurzschlussstrom (Leistung IEC) | 5 kA |
| Elektrische Lebensdauer | 2500 Zyklen |
| Verlustleistung pro Pol | max 1.69 W |
| Betriebstemperatur | min -40 °C / max +70 °C |
| Lagertemperatur | min -40 °C / max +80 °C |
| Maximale Höhe | 2000 m |
| Relative Luftfeuchtigkeit | ≤95% |
| Montageposition | Normale vertikale Ebene |
| Befestigung | 35mm DIN-Schiene |
| Klemmen-Anzugsdrehmoment | min 1.8 Nm / max 2 Nm - min Ibin 16 / max Ibin 17.7 |
| Werkzeuganschlüsse | Pz 2 |
| Leiterquerschnitt IEC | min 1 mm² / max 35 mm² (AWG/Kcmil min 14 - max kcmil 6) |
| Mechanische Lebensdauer | 20000 Zyklen |
| Produktgewicht | 474 g |
| Frontschutzart IP | IP20 |
| Verschmutzungsgrad | 3 |
| Gitterabstand gemäß Anhang H.1 der Norm IEC/EN60898-1 | 60 mm |
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 1000 Vdc
- Module: 4
- Pole: 4P
- Kurve: B
- Ausschaltstrom: 5KA
- Schutzart: IP20
- Ampere: 16A
- Stromkreisschutz: Leitungsschutzschalter
