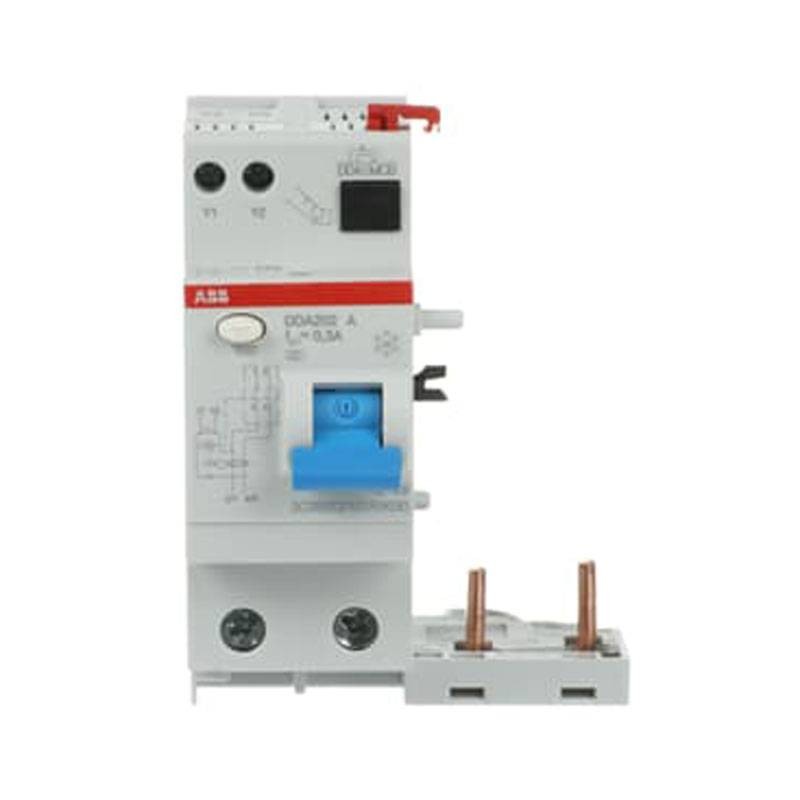

Abb FI-Block DDA202 63A 2P 300mA 2 Module B427962
ABB B427962
8012542796213
Abb FI-Block DDA202:
- Nennstrom 63A
- 2 Pole
- Bemessungsfehlerstrom 300mA (0,3)
- Typ A
- 2 Module
- Bemessungsspannung 230/400V
Kompatibel mit LS-Schaltern der Serien S 200 L, S 200, S 200 M, S 200 P zur Realisierung der FI/LS-Schalterfunktion.
Es ist möglich, den DDA 200 mit rein magnetischen Leistungsschaltern der Reihe M 200 zu koppeln, wobei in diesem Fall ein zusätzlicher thermischer Schutz zum Schutz gegen Überlastströme vorgesehen werden muss.
125,43 €
Verfügbare Artikel: 7
: 1
FI-Blöcke sind mechanisch so konstruiert, dass eine falsche Kopplung zwischen Block und Leistungsschalter verhindert wird: Die Leistung des Blocks muss immer gleich oder größer als die des Leistungsschalters sein. Die seitliche Kunststoffklammer ermöglicht eine schnellere Montage des Blocks am Leistungsschalter, und ein Druckknopf verhindert die Auslösung.
Er dient dem Schutz der menschlichen Gesundheit im Falle eines Erdschlusses (elektrischer Leckstrom) oder eines Phase-Erde-Stromschlags und bietet somit auch Schutz vor makroskopischen elektrischen Schlägen, sowohl direkt als auch indirekt, für exponierte Personen.
Die FI-Blöcke vom Typ A gewährleistet den Betrieb bei Wechselstrom und pulsierenden Strömen in einer Richtung.
Eigenschaften:
- Bezugsnormen: IEC/EN 61009 Ann. G
- Bemessungsisolationsspannung 500V
- Bemessungs-Stoßspannung 4kV
- Bemessungsfrequenz 50 60 Hz
- Verlustleistung: 5W
- Elektrischer Widerstand: 10000 Zyklen
- Betriebscharakteristik: unverzögert
- Anschlusskapazität: starr 25 ... 25 mm² - Flexibel 25 ... 25 mm²
- Umgebungstemperatur: -25 ... 55 °C
- Umgebungstemperatur: Betrieb -25...55 °C
- Schutzart: IP2X
- Abmessungen: Produktbreite: 70 mm - Produkthöhe: 93 mm - Produkttiefe: 76 mm
- Nettogewicht des Produkts: 0,210 kg
Es gibt noch keine Bewertung
Technische Daten
- Spannung: 230/400VAC
- Module: 2
- Pole: 2P
- Art des Schalters: A
- Differentialstrom: 0.3 A
- Ampere: 63A
- Stromkreisschutz: FI-Blöcke
